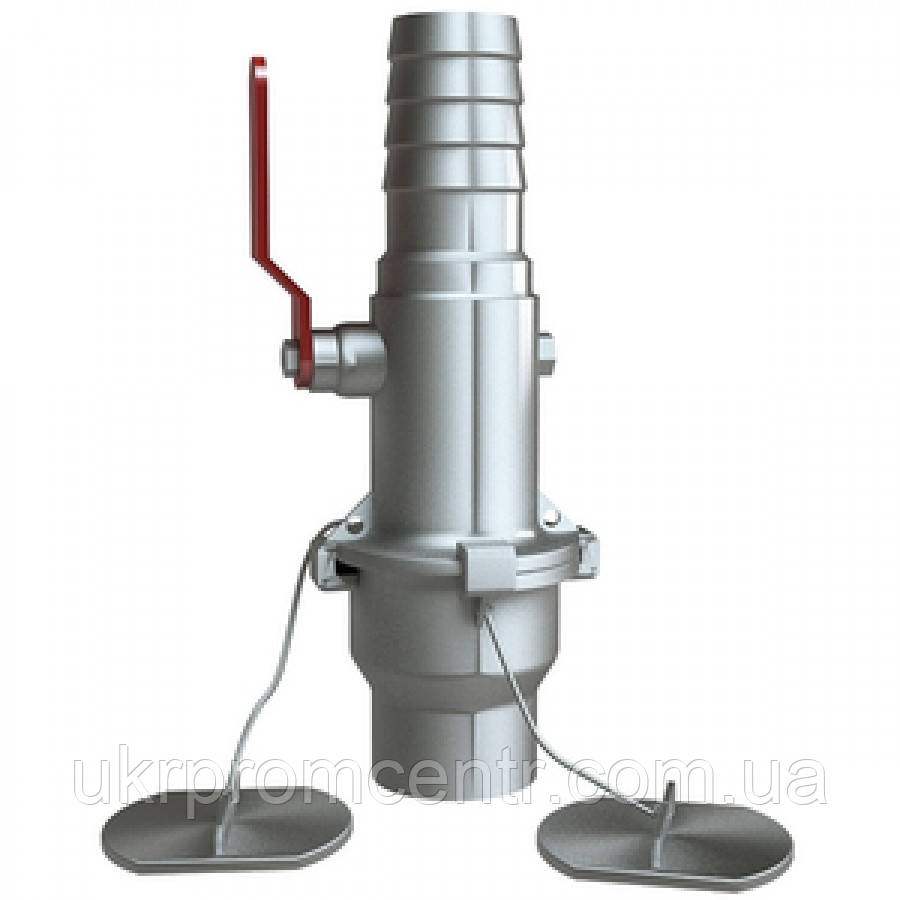

Вузол сухого роз'єму УСР-50
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Під замовлення
Відправка з 22 вересня 2024- +380 (95) 617-28-80
- +380 (67) 741-10-35Юлія
- +380 (95) 579-37-60
ТУ 3689-104-10524112-2007
Вузол сухого роз'єму УСР-50 використовується для під'єднання технічних засобів заправлення, перекачування, зливання та наливання нафтопродуктів на АЗС і нафтопродуктах.
Вузол УСР50 має клапани, що замикають, що запобігають витіканню перекачуваних нафтопродуктів після розмикання трубопроводу.
Вузли випускаються в кліматичних виробленнях У и УХЛ, категорія розміщення 1 за ГОСТом 15150-69.
Приклад умовного позначення під час замовлення: УСР-50 УХЛ1 ТУ 3689-104-10524112-2007,
де: УСР — вузол сухого роз'єму, 50 — умовний прохід, УХЛ1 — кліматичне виконання.
Технічні характеристики та габаритні розміри вузла сухого роз'єму УСР-50
|
Найменування параметрів |
УСР-50 |
|
|
Умовний прохід DN |
50 |
|
|
Робочий тиск, МПа (кгс/см2), не більш ніж |
0,2 (2,0) |
|
|
Габаритні розміри, мм, не більш ніж |
довжина L |
389 |
|
ширина B |
149 |
|
|
висота Н |
189 |
|
|
Приєднувальні розміри, мм |
Полукорпус «А» |
G 2 ¼ - A |
|
Наконечник напівкорпусу «Б», мм |
66 |
|
|
Клас герметичності в розстикованому положенні за ГОСТ 9544-93 |
А |
|
|
Клас герметичності в стикованому положенні за ГОСТ 9544-93 |
А |
|
|
Робоче середовище |
Нафти та нафтопродукти |
|
|
Маса, кг, не більш ніж |
4,2 |
|
|
До комплекту постачання входить: − вузол сухого роз'єму 1 шт.;
|
|
||||
