Пристрій зливу УС 80-А, УС-80 А-135

ТУ 3689-002-37381215-2014 /  ТУ 3689-051-10524112-2006 (різні виробники)

Пристрій зливу УС 80-А, УС-80 А-135 застосовується для зливання дизельного палива та бензину в резервуар АЗС з автоцистерни.

Пристрої застосовуються для обладнання АЗС, зокрема й у системі резервуар-цистерна. Випускаються два типорозміри зливних пристроїв: УС 80-А (з кутом відведення 90o) і УС 80-А-135 (Вугілля відведення 135o).

Кліматичне виготовлення — УХЛ и У, по 1 категорії розміщення  ГОСТ 15150-69.

Приклад позначення під час замовлення:

ВС 80-А УХЛ1 ТУ 3689-002-37381215-2014 / УС-80А В1  ТУ 3689-051-10524112-2006

де: УС — зливний пристрій,

УХЛ1 — кліматичне виконання.

80 — умовний прохід, мм,
А — корпус вогнеперегородника з алюмінієвого сплаву,
У1 — кліматичне виконання.

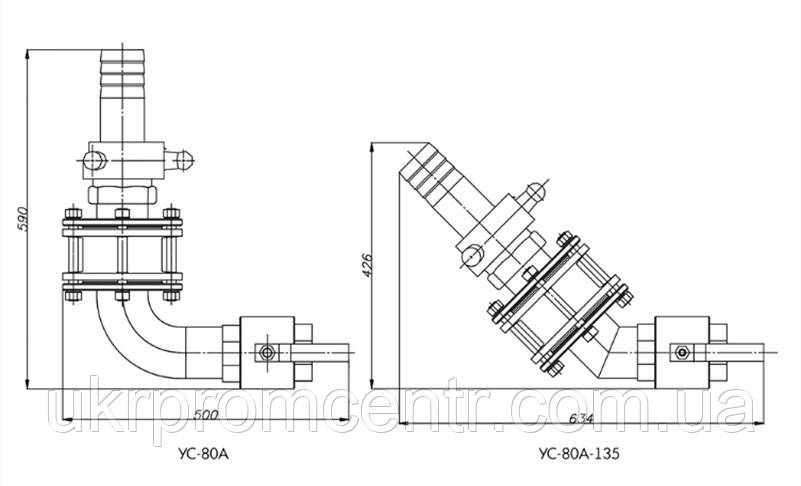

1 — кран кульовий, 2 — вогневий запобіжник, 3 — зливна муфта, 4 — шланговий наконечник, 5 — відвід
