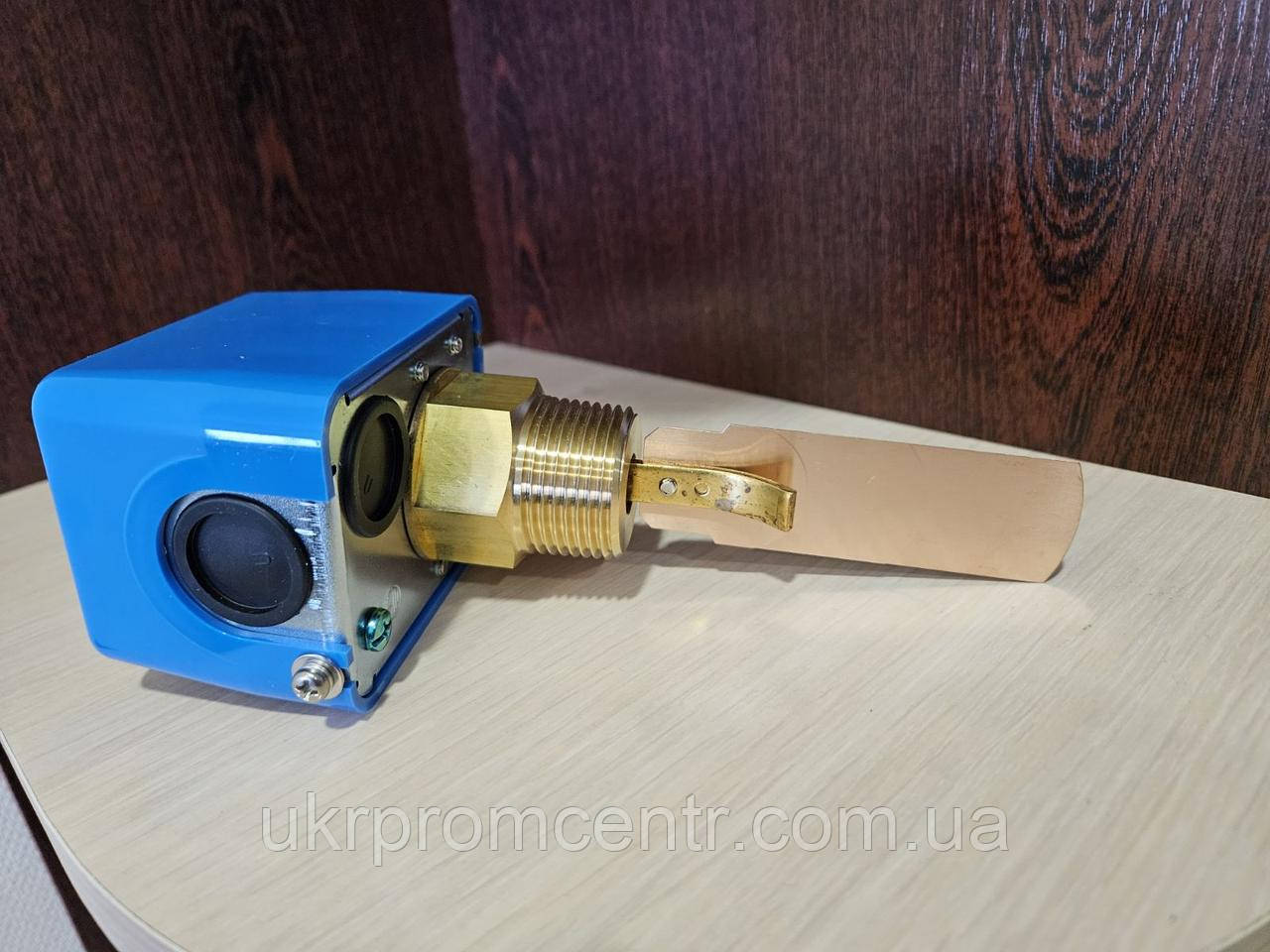

Реле протока рідини FQS

Реле протоки рідини FQS

Реле витрати рідини у трубопроводах різного перерізу використовується для контролю збільшення/зменшення потоку. Пристрій можна доповнювати, видозмінювати, встановлювати у вертикальному або горизонтальному положенні труби.

Конструктивні особливості

Прилад відноситься до лопатевого типу, так як регулювання потоку та його контроль здійснюються за допомогою 1 або 3 лопат, виготовлених з міді або нержавіючої сталі. Чим більший діаметр труби, тим довшою має бути лопата. Тому сегменти можуть встановлюватися так, щоб одержати поверхню відповідної довжини.

Електрична частина захищена від вологи непроникним корпусом. Відхилення лопаті призводить до замикання/розмикання контактів SPDT. Продукція компанії Данфосс не має недоліків, притаманних лопатевих моделей інших виробників. Апарати цього виробника, навпаки, мають масу незаперечних переваг:

• можливість фіксації слабкого потоку завдяки можливості подовжувати лопату за допомогою знімних сегментів;
• використовувати для труб із різним діаметром (1-6 дюйма);
• завдяки виготовленню лопат з сталі або міді можна вимірювати потік з максимальним рівнем робочого тиску.

Як робоче середовище розглядаються вода і рідини, інертні до матеріалу частин, контактують із нею.

Апарат встановлюють у труби:

• систем водопостачання/водовідведення;
• водоочисних станцій;
• кондиціонерів та опалювальних систем;
• установок охолодження (чилера);
• подачі рідин різного складу та призначення.

FQS прості в установці, обслуговуванні, стійкі до зношування та зовнішніх впливів.

Технічні характеристики

Для забезпечення ефективності роботи системи необхідно враховувати технічні параметри реле:

Рідина може мати високу температуру. Забороняється лише замерзання вмісту.

Прилад асимілюється з:

• насосами;
• конденсаторами;
• компресорами;
• чилерами;
• казанами;
• бойлерами.

Не рекомендується вимірювати потоки рідин, де утворюється пара.

Результат використання

В результаті включення до схеми FQS:

• підвищується термін експлуатації трубопроводу, насоса та інших пристроїв;
• збільшується період між ремонтами;
• зменшується витрата води та електроенергії;
• знижуються витрати на ремонт та обслуговування.

Сучасні насосні станції подачі води реагують на зміни швидкості потоку і тиску, а датчики сигналізують системі управління про те, які саме дії по стабілізації потрібні. Вимірювання протоки води забезпечує безперебійну роботу системи та знижує матеріальні витрати.

Моделі та їх відмінності

Модифікації приладу FQS дозволяють вибрати модель, що максимально відповідає технологічним завданням:

• U30G – лопаті з міді чи мідного металу, клас захисту корпусу – IP20;
• 030G - чутливий елемент зі сталі, ступінь захисту - IP20;
• W30G – лопаті з міді чи мідного металу, клас захисту корпусу – IP62;
• 030GQ9 - чутливий елемент зі сталі, ступінь захисту - IP20.

Спостерігаються незначні відмінності у вазі та габаритах приладів. Щоб вирішити всі завдання, потрібно вивчення властивостей продуктів модельного ряду та індивідуальний підбір пристрою. Так, наприклад, на індивідуальне замовлення товар комплектується додатковим захисним корпусом.
