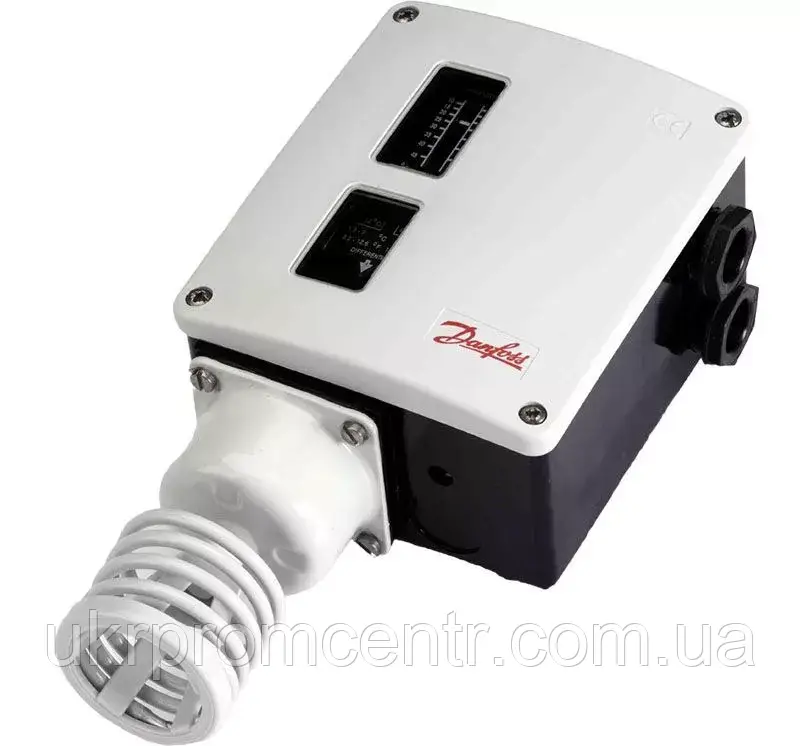

Реле температури RT: особливості та принцип роботи
Продукція Danfoss (Данія) призначена для контролю, управління технологічними схемами у різних галузях промисловості. Одним із продуктів, які мають постійний попит, є реле температури або термостат серії RT.
Відмітні особливості
Температурне реле RT використовується як у промислових, так і в морських установках. Серія включає різні модифікації пристрою з:
- датчиком для вимірювання t° у промислових приміщеннях;
- дистанційним датчиком виміру;
- диференціальними термостатами;
- термостати з нейтральною зоною (RT-L).
Діапазон вимірів становить від -60°С до +300°С. Для збільшення терміну експлуатації можлива заміна контактів та постачання позолочених контактів – більш надійних та довговічних.
Надійність пристрою забезпечує високий захист корпусу – IP 66 (для приладу з автоматичним скиданням) або IP 54 (для апарату з ручним скиданням). Моделі серії RT можуть поставлятися з дозволом для використання в суднобудуванні та мореплавстві.
До сімейства входять моделі з різними типами датчиків:
- кімнатними;
- трубними;
- канальними.
Також відрізняється тип заповнення датчика (А, У, З).
Принцип роботи
Термостати RT використовуються для контролю та регулювання різниці t. Перемикання здійснюється за допомогою однополюсного перекидного контакту. Принцип роботи ґрунтується на зв'язку температури з тиском насиченої пари. Датчик заповнюється спеціальною рідиною, яка за певної t° перетворюється на стан пари. Він чинить тиск на сильфон термостата, до якого приєднані контакти перемикача.
Налаштування температури здійснюється за допомогою ручки на корпусі. Діапазон регулювання параметра можна спостерігати на шкалі, розміщеній на передній поверхні корпусу. Диференціал (різниця замикання та розмикання контактів) визначається за таблицею та встановлюється за допомогою диска. Різниця температур (min та max) визначається стисненням пружини. Різні наповнювачі вимірюють температури повітря, газів, рідин, що збільшує сферу застосування і дозволяє точно стежити за коливаннями температурного режиму робочого середовища.
При розмиканні контактів перестає надходити напруга на двигун, а замиканні – живлення відновлюється. Таким чином, термостат захищає систему від перегріву або переохолодження, підтримує задані параметри, необхідні для нормального функціонування, та продовжує термін експлуатації обладнання.
Переваги
Затребуваність продукції фірми Данфосс обумовлена:
- компактними розмірами;
- легкістю монтажу та обслуговування;
- широким модельним рядом, що дозволяє вибрати оптимальний продукт;
- надійністю одержаних показників;
- великою сферою застосування;
- доступними цінами.
Реле RT не займає багато місця і легко вбудовується у технологічну схему.
Доступні для замовлення модифікації - RT, Реле температури
Код замовлення | Тип | Діапазон настройки °C |
Довжина кап. трубки, м |
Диференціал °C | Клас захисту |
017-150066 | RT101 | 25 – 90 °C | 2 m | 2.4 – 20 °C | IP 66 |
017-500366 | RT101 | 25 – 90 °C | 2 m | 2.4 – 20 °C | IP 66 |
017-500466 | RT101 | 25 – 90 °C | 2 m | 2.4 – 4.1 °C | IP 54 |
017-500566 | RT101 | 25 – 90 °C | 2 m | 2.4 – 20 °C | IP 66 |
017-500666 | RT101 | 25 – 90 °C | 3 m | 2.4 – 20 °C | IP 66 |
017-500866 | RT2 | -25 – 15 °C | 2 m | 5.0 – 20 °C | IP 66 |
017-501466 | RT3 | -25 – 15 °C | 2 m | 2.8 – 10 °C | IP 66 |
017-501666 | RT3 | -25 – 15 °C | 5 m | 2.8 – 10 °C | IP 66 |
017-501766 | RT3 | -25 – 15 °C | 8 m | 2.8 – 10 °C | IP 66 |
017-502266 | RT101 | 25 – 90 °C | 5 m | 2.4 – 10 °C | IP 66 |
017-502366 | RT101 | 25 – 90 °C | 5 m | 2.4 – 4.1 °C | IP 54 |
017-502466 | RT101 | 25 – 90 °C | 8 m | 2.4 – 20 °C | IP 66 |
017-502566 | RT101 | 25 – 90 °C | 10 m | 2.4 – 20 °C | IP 66 |
017-503666 | RT4 | -5 – 30 °C | - | 1.2 – 7 °C | IP 66 |
017-503766 | RT4 | -5 – 30 °C | - | 1.2 – 7 °C | IP 66 |
017-504866 | RT106 | 20 – 90 °C | 2 m | 2 – 20 °C | IP 66 |
017-504966 | RT106 | 20 – 90 °C | 2 m | 2 – 20 °C | IP 66 |
017-505066 | RT106 | 20 – 90 °C | 5 m | 2 – 20 °C | IP 66 |
017-505166 | RT106 | 20 – 90 °C | 3 m | 4 – 20 °C | IP 66 |
017-505366 | RT7 | -25 – 15 °C | 2 m | 2 – 14 °C | IP 66 |
017-505566 | RT7 | -25 – 15 °C | 5 m | 2 – 14 °C | IP 66 |
017-505666 | RT7 | -25 – 15 °C | 8 m | 2 – 14 °C | IP 66 |
017-506066 | RT108 | 30 – 1140 °C | 2 m | 4 – 20 °C | IP 66 |
017-506366 | RT8 | -20 – 112 °C | 2 m | 1.5 – 7.0 °C | IP 66 |
017-506666 | RT9 | -45 – 115 °C | 2 m | 1 – 10 °C | IP 66 |
017-508366 | RT11 | -30 – 10 °C | - | 1 – 6 °C | IP 66 |
017-508966 | RT12 | -5 – 110 °C | 2 m | 1 – 3.5 °C | IP 66 |
017-509766 | RT13 | -30 – 0 °C | 2 m | 1 – 6 °C | IP 66 |
017-509866 | RT14E | -5 – 30 °C | 2 m | 2 – 10 °C | IP 66 |
017-509966 | RT14 | -5 – 30 °C | 2 m | 2 – 10 °C | IP 66 |
017-510066 | RT14 | -5 – 30 °C | 3 m | 2 – 10 °C | IP 66 |
017-510166 | RT14 | -5 – 30 °C | 5 m | 2 – 10 °C | IP 66 |
017-510266 | RT14 | -5 – 30 °C | 8 m | 2 – 10 °C | IP 66 |
017-510366 | RT14 | -5 – 30 °C | 10 m | 2 – 10 °C | IP 66 |
017-511566 | RT15 | 8 – 32 °C | 2 m | 1.6 – 8 °C | IP 66 |
017-511766 | RT17 | -50 – 15 °C | - | 1.5 – 7 °C | IP 66 |
017-511866 | RT34 | -25 – 15 °C | - | 2 – 12 °C | IP 66 |
017-512666 | RT101E | 25 – 90 °C | 2 m | 2.4– 20 °C | IP 66 |
017-513566 | RT107 | 70 – 150 °C | 2 m | 1.8 – 25 °C | IP 66 |
017-513666 | RT107 | 70 – 150 °C | 2 m | 1.8 – 6 °C | IP 54 |
017-513766 | RT107 | 70 – 150 °C | 2 m | 1.8 – 25 °C | IP 66 |
017-513966 | RT107 | 70 – 150 °C | 3 m | 1.8 – 25 °C | IP 66 |
017-514066 | RT107 | 70 – 150 °C | 5 m | 1.8 – 25 °C | IP 66 |
017-514166 | RT107 | 70 – 150 °C | 5 m | 1.8 – 6 °C | IP 54 |
017-514466 | RT107 | 70 – 150 °C | 8 m | 1.8 – 25 °C | IP 66 |
017-514566 | RT107 | 70 – 150 °C | 10 m | 1.8 – 25 °C | IP 66 |
017-514766 | RT102 | 25 – 90 °C | 2 m | 2.4 – 20 °C | IP 66 |
017-515366 | RT107E | 70 – 150 °C | 2 m | 6 – 25 °C | IP 66 |
017-515566 | RT103 | 10 – 45 °C | - | 1 – 7 °C | IP 66 |
017-518066 | RT26 | -5 – 50 °C | 2 m | 2 – 19 °C | IP 66 |
017-519766 | RT115 | 10 – 35 °C | - | 1.8 ° C | IP 66 |
017-519866 | RT115 | 10 – 35 °C | - | 1.8 ° C | IP 66 |
017-520566 | RT120 | 120 – 215 °C | 2 m | 7 – 30 °C | IP 66 |
017-520666 | RT120 | 120 – 215 °C | 5 m | 7 – 30 °C | IP 66 |
017-520766 | RT120 | 120 – 215 °C | 8 m | 7 – 30 °C | IP 66 |
017-520866 | RT120 | 120 – 215 °C | 2 m | 7 – 30 °C | IP 66 |
017-520966 | RT120 | 120 – 215 °C | 5 m | 7 – 30 °C | IP 66 |
017-521166 | RT120 | 120 – 215 °C | 2 m | 1.8 – 7 °C | IP 54 |
017-521466 | RT120 | 120 – 215 °C | 2 m | 1.8 – 7 °C | IP 54 |
017-521666 | RT123E | 150 – 250 °C | 2 m | 1.8 – 30 °C | IP 66 |
017-522066 | RT123 | 150 – 250 °C | 2 m | 1.8 – 30 °C | IP 66 |
017-522266 | RT123 | 150 – 250 °C | 5 m | 1.8 – 30 °C | IP 66 |
017-522466 | RT123 | 150 – 250 °C | 2 m | 1.8 – 6.5 °C | IP 54 |
017-522766 | RT124 | 200 – 300 °C | 2 m | 2.5 – 25 °C | IP 66 |
017-522966 | RT124 | 200 – 300 °C | 5 m | 2.5 – 25 °C | IP 66 |
017-523166 | RT124 | 200 – 300 °C | 2 m | 2.5 – 5 °C | IP 54 |
017-523666 | RT140 | 15 – 45 °C | 2 m | 1.8 – 11 °C | IP 66 |
017-524166 | RT141 | 40 – 80 °C | 2 m | 1.9 – 17 °C | IP 66 |
017-527866 | RT23 | 5 – 22 °C | 2 m | 1 – 3 °C | IP 66 |
017-528566 | RT24 | 15 – 34 °C | 2 m | 1.4 – 3.5 °C | IP 66 |
017D003166 | RT270 | -30 – 40 °C | 5 m | 0 – 15 °C | IP 66 |
017D004466 | RT271 | 20 – 100 °C | 10 m | 0 – 20 °C | IP 66 |
017L002466 | RT16L | 0 – 38 °C | - | 0.7 – 1.9 °C | IP 66 |
017L003066 | RT8L | -20 – 12 °C | 2 m | 1.5 – 4.9 °C | IP 66 |
017L003166 | RT140L | 15 – 45 °C | 2 m | 1.8 – 5 °C | IP 66 |
017L003466 | RT14L | -5 – 30 °C | 2 m | 1.5 – 5 °C | IP 66 |
017L006266 | RT101L | 25 – 90 °C | 2 m | 2.5 – 12 °C | IP 66 |
Основні атрибути | |
---|---|
Виробник | Danfoss |
- Ціна: від 8 550 ₴
