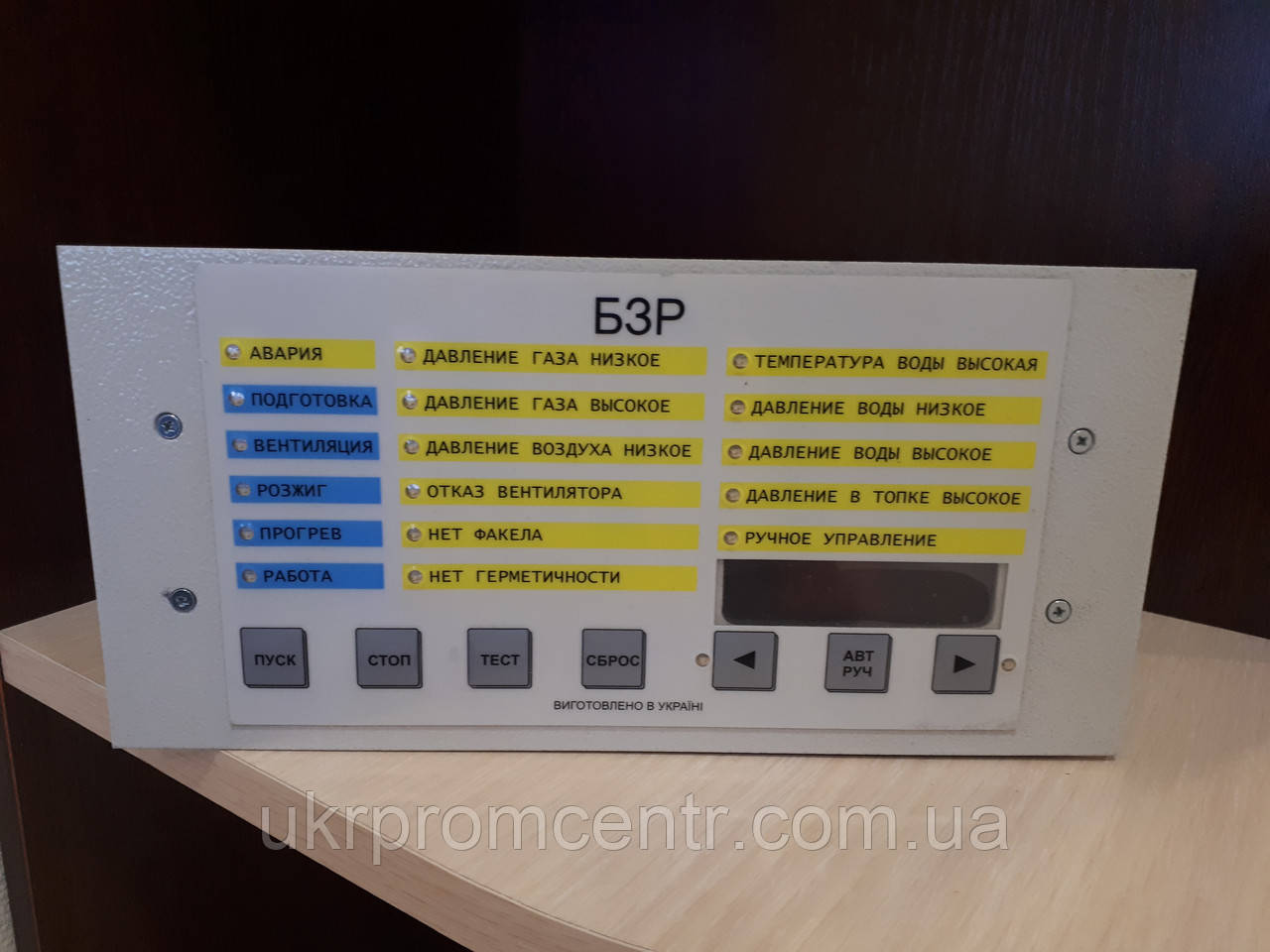

Блок захисту та розпалювання БЗР

 Блок захисту та розпалювання БЗР призначений для автоматичного захисту, контролю, сигналізації та керування роботою пальника тепловою потужністю від 0,25 до 3,5 МВт, що працює на природному газі. Блок забезпечує ефективне й безпечне керування роботою газопереробних пристроїв, що працюють у складі парових і водогрівних котлів, нагрівальних печей, повітронагрівачів, сушильних агрегатів та інших теплових агрегатів без постійного обслуговчого персоналу.

ОСНОВНІ ТЕХНІЧНІ ДАННІ
1.1 Блок виконує такі функції:
1.1 Автоматичне розпалювання пальника відповідно до алгоритму роботи
1.1. Автоматичну вентиляцію теплового агрегату повітрям перед початком розпалювання пальника, а також у штатному та аварійному залишкові пальники
1.1.3 Автоматичне захисне вимкнення пальника у разі збою або зникнення живильної напруги блока
1.1.4 Автоматичний — штатний залишок пальника, водночас повторне розпалювання пальника можливе тільки після завершення штатного зупинки
1.1.5 Автоматичний — аварійний зупинок пальника (вимкнення подавання газу) під час спрацьовування аварійного захисту та запам'ятовування першопричини спрацьовування аварійного захисту
1.1. Автоматичний контроль правильності ходу програми пуску та зупинки
1.1.7 Автоматичну безперервну діагностику під'єднаного обладнання та самодіагностику
1.1.8 Блок забезпечує звукову та світлову сигналізацію:
- аварійного зупинки пальника під час спрацьовування аварійного захисту;
- першопричини спрацьовування аварійного захисту;
- виходу значення контрольованих параметрів із заданих меж (попередня сигналізація);
- штатного зупинки пальника; - режимів роботи пальника;
- напрямку переміщення газової заслінки
1.1. Дистанційне керування виконавчими пристроями пальника
1.10 Регулювання теплової потужності пальника:
- автоматичне, ПІД — закон, під час роботи блока з цифровим ПІД — регулятором;
- автоматичне, позиційний закон з дискретно-імпульсним керуванням, під час роботи блока з контактним трипозиційним датчиком;
— ручне, з передньої панелі блока кнопками керування ВЕЛИКЕ, МЕНШЕ
1.11 Контроль параметрів роботи пальника та теплового агрегата
1.1. Контроль справності пристроїв сигналізації, захистів і блокувань із зупинком і без зупинки пальника в тестовому режимі
1.13 Проведення первинного настроювання та перевірку працездатності обладнання під час пуску — налагодження
1.14 Перевірку герметичності швидкодійних автоматичних запірних органів
1.15 Цифрову індикацію положення газової заслінки.
1.2 Напруга електроживлення частотою 50 Гц, В, 220
1.3 Споживана потужність, В·А, не більш ніж 10
1.4 Габаритні розміри, мм, не більш ніж 115 х 240 х 240
1.5 Маса блока, кг, не більш ніж 3,0
1.6 Значко — цифрова індикація — дворазовий цифровий індикатор
1.7 Світлова сигналізація — світлодіодна
1.8 Дискретні входи — "сухий" контакт, нормально розімкнутний/затискний
1.9 Дискретні виходи — у формі зміни стану контактів реле.
2 ПЕРЕВАГИ БЛОКА ЗАХИСТІВ І РОЖИГА
2.1 Гальванічна розв'язка блока за входами та виходами від датчиків і виконавчих механізмів, що забезпечує високу перешкодозахищеність блока під час експлуатації в умовах індустріальних перешкод
2.2 Можливість під'єднання додаткової звукової та світлової сигналізації
2.3 Можливість роботи із серійними датчиками технологічних параметрів із контактними сигнальними пристроями як вітчизняного, так і закордонного виробництва
2.4 Висока надійність блока, яка досягається застосуванням у конструкції новітніх засобів мікроелектроніки провідних вітчизняних і закордонних фірм
2.5 Підвищення надійності та безпеки роботи теплового агрегата завдяки програмному керуванню циклом розпалювання та блокуванням від помилкових дій обслуговчого персоналу
2.6 Програмне забезпечення легко адаптується під конкретні вимоги замовника
2.7 Простота конструкції та зручність експлуатації
2.8 Зниження експлуатаційних витрат
2.9 Універсальність застосування блока для різних видів теплових агрегатів. Випускний блок рекомендується застосовувати замість наявних систем керування: УУГГ — 02; БУРС - 1М; КСУ — ЕВМ; КСУ "РЕЖИМ - 1"; БУГ — 1ТМ та інших.
