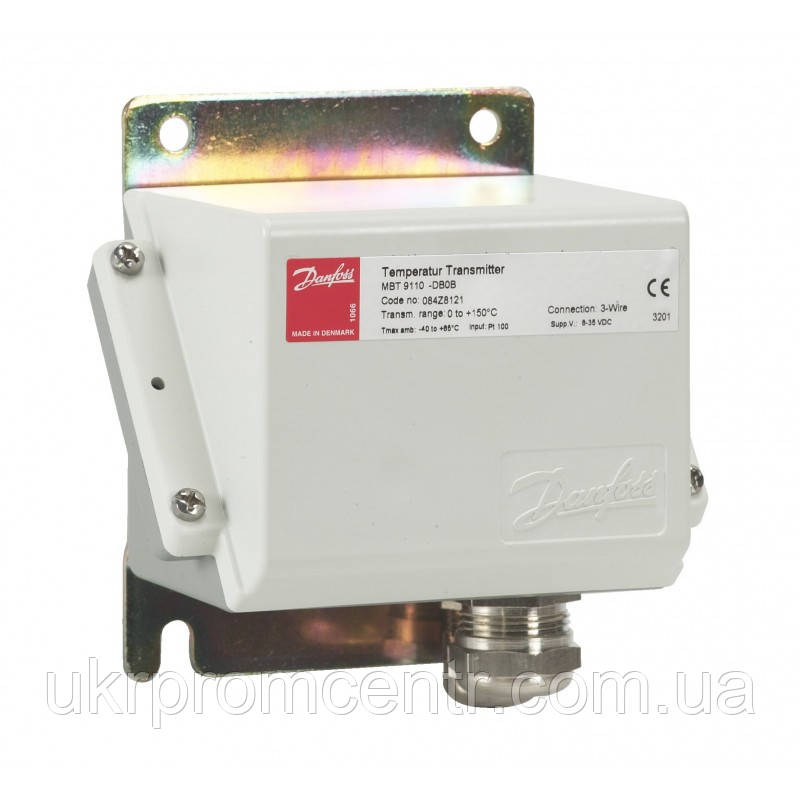

Нормувальні перетворювачі температури модели MBT 9110 використовуються для перетворення сигналів, які надходять від термометрів опору моделі Pt100 (Ом) або від термопадів (мВ), сигналом від 4 до 20 мА.
Перетворювач температури модели MBT 9110 сумісний у роботі з датчиками MBT, а тому можна працювати і з термометрами опору, і з термопарою.
Купуючи стандартний комплект, ви отримаєте перетворювач модели MBT 9110 у спеціальному корпусі, але, у разі потреби, ви можете замовити та перетворювач MBT 9110, вбудований у датчик температури з В-головкою.
Ви можете замовити перетворювач у стандартну комплектацію, а також із гальванічною розв'язкою або в спеціальному вибуховому корпусі класу EEx.
Характеристики
- Універсальний нормувальний перетворювач сигналу
для використання в промисловості та в морському секторі.
- Версії з вбудованим штекером або кабелем
- Варіанти з схваленням для використання в потенційно
пожежо- і вибухонебезпечних приміщеннях EEx ia IIc T4/T6.
- Вхід сигналів від термометрів опору Pt 100, Pt 1000
або термопари типу К (хромель — алюмель).
- Стандартний вихідний сигнал 4-20 мА — варіант
з гальванічним або без гальванічного розділення
- можливість встановлення в стандартну головку типу DIN В
або в окремому корпусі.
- Захист від електромагнітного випромінювання відповідно
з директивою EU EMC
- Індикація несправності датчика
- Лінеарізація сигналу за температури
- Сертифікований для застосування у суднобудуванні
Метрологічних і механічних характеристик
Вихідний сигнал |
стандартний | Pt 100 (EN60751) 2,3 — дротове з'єднання — 200-80 °CPt 1000 (EN60751) 2,3 — дротове з'єднання |
З гальванічним поділом | Pt 100 (EN60751) 2,3,4 — дротове з'єднання — 200-80 °CPt 1000 (EN60751) 2,3 — дротове з'єднанняТермопара (EN60751) | |
Напруга живлення | 8-35 В пост. струму | |
Вплив харчування | < 0.005% діапазону вимірювань/В пост. струм | |
Вихідний сигнал | 4-20 мА струмова петля | |
Індикація несправності датчика | Narum ТN 43 upscale 23 мА | |
Основна точність | Pt 100 <±0.3 °СТип E, J, K, L, N, T, U <±1.0 °СТип B, R, S <±2.0 °С | |
Помилка лінеарізації | < 0.1 % діапазону вимірювань | |
Температурний коефіцієнт | <±0.01% діапазону вимірювань/°Кокр.ср. | |
Час реакції | Програмовне 1-60 сСтандартне 1 с | |
Температура точки компенсації холодного спаю | <±1.0 °С | |
Час увімкнення | 5 хв. | |
Цикл опитування | 440 мс | |
Вплив опору кабелю датчика (3/4 — дротове під'єднання) | < 0.002 Ом/Ом | |
Співвідношення сигнал/шум | Мінімально 60 дБ | |
Максимально допустиме поперечне переріз | 1 х 1,5 мм² | |
Максимальний опір кабелю | 5 Ом/на жилу | |
Ізоляція | 1500 ВА | |
Електромагнітна сумісність | Емісія: відповідно до стандарту EN 50 081Несприйнятливість: відповідно до стандарту EN 50 082 | |
Вибрации/удары | Відповідно до стандарту IEC 68 – 2 – 6/1 EC 68 – 2 – 84 | |
Вібрація | 4 g/2 – 100 Гц | |
Вологість | 0-880% відносно вологості відповідно до стандарту IEC 68 – 1, IEC 68 – 2 – 2 | |
Температура довкілля | От – 40 до + 85 °С | |
Клас захисту (корпус/клемами) | IP 68/ IP 00 | |
Клас захисту для версій в окремому корпусі | IP 54 | |
Максимальна температурна компенсація | 50% від максимального значення вхідної величини (Pt 100: 400 °С) (Термопара, тип R: 650 °С) |
Основні атрибути | |
---|---|
Виробник | Danfoss |
