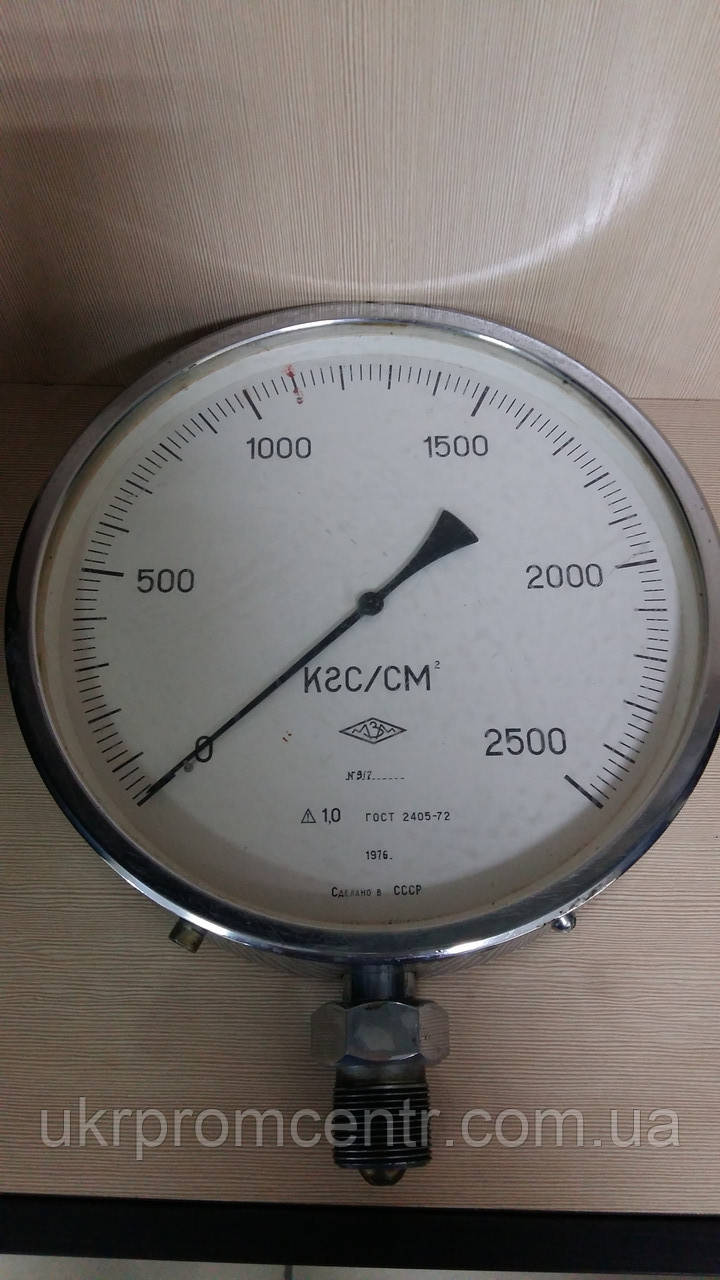

Манометри надвисокого тиску СВ-2500, СВ-4000, СВ-6000, СВ-10000

Показники стрільцеві манометри надвисокого тиску СВ-2500, СВ-4000, НВ-6000, СВ-10000 кгс/см2 з діаметром корпусу 250 мм (СВ-26Р) призначені для вимірювання надлишкового тиску вибухових некристалізувальних неагресивних рідин щодо «високих» діапазонах вимірювання тиску (0-250 МПа, 400 МПа, 600 МПа та до 1000 МПа відповідно).
У базове виготовлення прилад має клас точності 1%, спеціальний радіальний (Р) штуцер (знизу) М33х2, шкалу 250 мм і діаметр корпусу з обичайкою 260 мм (26 см), тому в документації може складатися позначення «манометр СВ-26Р 0-10000...2500 кгс/см2».

 манометр надвисокого тиску  СВ (СВ-2500, СВ-4000, СВ-6000, СВ-10000 кгс/см2) за принципом дії —   однострільний деформаційний манометр з одновітковою трубчастою пружиною Бурдона, призначений для вимірювання високого надлишкового тиску вибухових некристалізованих неагресивних матеріалів, що контактують із вимірюваним середовищем рідин.

Дія спеціального манометра високого та надвисокого тиску СВ (СВ-10000,-6000,-4000,-2500 кгс/см2) ґрунтується на використанні залежно від вимірюваного тиску та пружної деформації одновиткової трубчастої пружини, переміщення вільного кінця , якою передавальним механізмом перетворюється на кутове переміщення, що показує стрілки.

Манометр типу СВ є невідновлюваним виробом. закон розподілу часу безвідмовної роботи експоненціальний.  Середнє напрацювання до відмови має бути не менш ніж 66 000 годин. Відмовою вважається вихід основної похибки за межі, що допускаються (див. докладніше технічні характеристики)

Діапазони вимірювання надлишкового тиску та клас точності

Діапазон показань шкали від 0 до 250 МПа, 400МПа, 600МПа, 1000МПа (від 0 до 2500, 4000, 6000, 10000 kgf/cm2 відповідно).
Діапазон вимірювань від 25 до 75% діапазону показань.

Клас точності: 1%.

Зміна показань манометра (Δ, виражена у відсотках від діапазону показань) від впливу температури навколишнього повітря не перевищує значення, що вимірюється за формулою:

Δ= ± 0,06 Δ t,

де Δ t = t ⁇ t ⁇ — t ⁇ — абсолютне значення різниці температур;

t ⁇ — будь-яке реальне значення температури в межах (23±2) °C;

t ⁇ — справжнє значення температури в межах, зазначених у п.2.4. °С;

0,06 — температурний коефіцієнт, %/°С.

Конструктивне вироблення, габаритні та монтажно-приєднувальні розміри

Матеріали деталей, що контактують із вимірюваним середовищем: неіржавка сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79)
Діаметр корпусу 250 мм
Приєднувальна різь штуцера М33х2 (Радіальний штуцер (знизу))
Габаритні розміри манометра: 325х269х64мм
Маса манометра 6 кг

Рисувал манометрів надвисокого тиску СВ-2500, -4000, -6000, -10000

Манометри СВ26Р забезпечені коректором нуля, що забезпечує зміщення стрілки не мені, ніж на 4 і не більше, ніж на 8% діапазону показань.

Під час випуску приладів із виробництва або ремонту коректор нуля має забезпечувати зміщення стрілки в будь-який бік від нульової позначки не менш ніж на 2 і не більш ніж на 4% діапазону показань.
