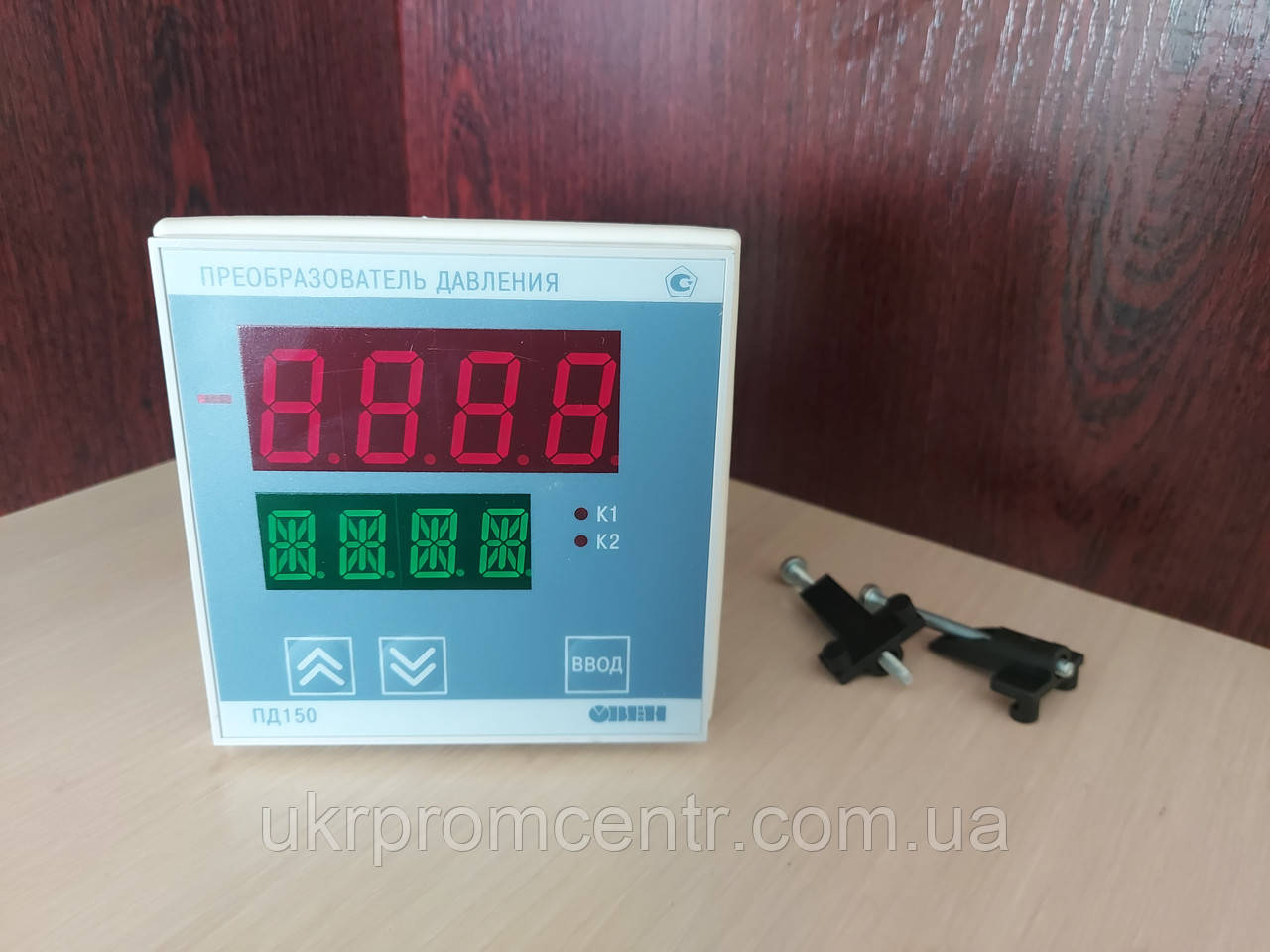

Електронний вимірювач низького тиску ПД150
  • Електронний вимірювач низького тиску ПД150, фото 2
  • Електронний вимірювач низького тиску ПД150, фото 3

Електронний вимірювач низького тиску ПД150

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

  • Під замовлення
clockВідправка з 02 червня 2024
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Електронний вимірювач низького тиску ПД150
Електронний вимірювач низького тиску ПД150
Ціну уточнюйте
Під замовлення
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Інформація для замовлення

Сфери застосування

  • Кольна автоматика: контроль ліній подавання пального газу та повітря в котел, розрядження в топці, тиску печених газів у диморі тощо.
  • Системи вентиляції: контроль засмічення фільтрів, наддуву в «чистих» виробничих приміщеннях.
  • Випробувальна та лабораторна техніка.

Перетворювач тиску ОВЕН ПД150 поєднує функції первинного вимірювального датчика та вторинного приладу, що показує, та призначений для контролю тиску неагресивних газів, зокрема й горючих і димових. Формує силові керівні та інформаційні сигнали на автоматику керування.

У котельних установках цифровий напоромер (тягонапоромер) ПД150 забезпечує контроль тиску в контурах регулювання подавання пального газу та повітря, тиску розрядження в пачці, тиску газів, що входять до димоходу.

У системах вентиляції та кондиціонування повітря ПД150 застосовується для вимірювання тисків і перепадів тиску для контролю ступеня забрудненості повітряних фільтрів, а також контролю ефективності роботи вентиляційних систем.

Також датчик тиску ПД150 може застосовуватися в випробовній, лабораторній техніці тощо.

Датчик ОВЕН ПД150 являє собою електроконтактний манометр із двома силовими реле та масштабованим вихідним сигналом RS-485 (протокол Modbus) або 4...20 мА. Високоточний сенсор з відкритим кремнієвим кристалом дає змогу вимірювати тиск неагресивних до кремнію газів, зокрема горючих (метан) і димових (топкових).

Приєднання до процесу — штуцер «ялинка» під трубку з внутрішнім діаметром 4-6 мм. Індикація негативної величини, положення релейних виходів і розмірності/температури на сенсорі. Випускається в корпусах Н1 (настінний) і Щ1 (щитовий).

ОВЕН ПД150 працює за протоколами Modbus RTU і Modbus Intern у режимі Slave. За мережею RS-485 від датчика можливе отримання значень вимірюваного тиску та температури сенсора, а також настроювання параметрів роботи силових реле та конфігурування перетворювача. Входить функція юстировки «нуля» та діапазону за еталонним тиском.

Діапазони ДИВ до 100 кПа включно симетричні щодо поточного атмосферного тиску.

Характеристика

Значення

Живлення

Напруга живлення постійного струму 20 … 60 В (номінальне значення 24 В)

Напруга живлення змінного струму

90… 264 В (номінальне значення 220 В) частота від 47 до 63 Гц

Споживана потужність

7,0 ВА

Канали вимірювання

Діапазон вимірюваного тиску

від 0,2 до 100,0 кПа

Клас точності, не більш ніж

0,25; 0,5; 1,0; 1,5% від ВПІ

Міжповерковий інтервал

5 років

Перевантажувальна здатність

не менш ніж 400% від ВПІ

Граничний тиск перевантаження

не менш ніж 700% від ВПІ

Період оновлення результатів вимірювання, не більш ніж

0,2 сек

Дискретні виходи

Кількість

2

Тип

електромагнітне реле

Електрична міцність ізоляції між вихідними клемами реле та іншими портами, не менш ніж

1500 В

Максимальна комутована напруга, не більш ніж

- для змінного струму

250 В

- для постійного струму 30 В
Максимальний комутований струм (cos =1), не більш ніж

- для напруги змінного струму

5 А

- для напруги постійного струму 10 А

Діапазон завдання втомлювань спрацьовування дискретних виходів від ДИ

от 1 до 99 %

Гістерезис втомадок від ДИ

от 0 до 50 %

Інтерфейс RS-485

Швидкість обміну

2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек

Протоколи зв'язку

Modbus RTU, Modbus Pro

Вхідний опір

12 кОм (стандартне навантаження)

Тип використовуваного кабелю

екранована звита пара

Довжина лінії зв'язку, не більш ніж

1200 м

Аналоговий вихід

Тип вихідного сигналу постійний струм від 4 до 20 мА
Схема під'єднання  2-дротова «токова петля»
Максимальний опір навантаження, Ом 1000 ±1 %
Роздільна здатність, мкА, не більш ніж 10

Конструктивне виготовлення

Тип приєднувального штуцера

штуцер «ялинка» під трубку з внутрішнім діаметром 4-7 мм

Габаритні розміри

105×137×65 мм

Маса приладу, не більш ніж

0,4 кг

Ступінь захисту корпусу

IP54

Надійність

Середній термін експлуатації, не менш ніж

12 років

Гарантійний термін експлуатації

2 роки

Умови експлуатації

  • Закриті вибухобезпечні приміщення без агресивних парів і газів.
  • Температура навколишнього повітря: від -20 до +60 °С.
  • Верхня межа відносної вологості повітря: 95 % за 35 °C і нижчих температур без конденсації вологи.
  • Атмосферний тиск — від 84 до 106,7 кПа.
