Диоптр трубный

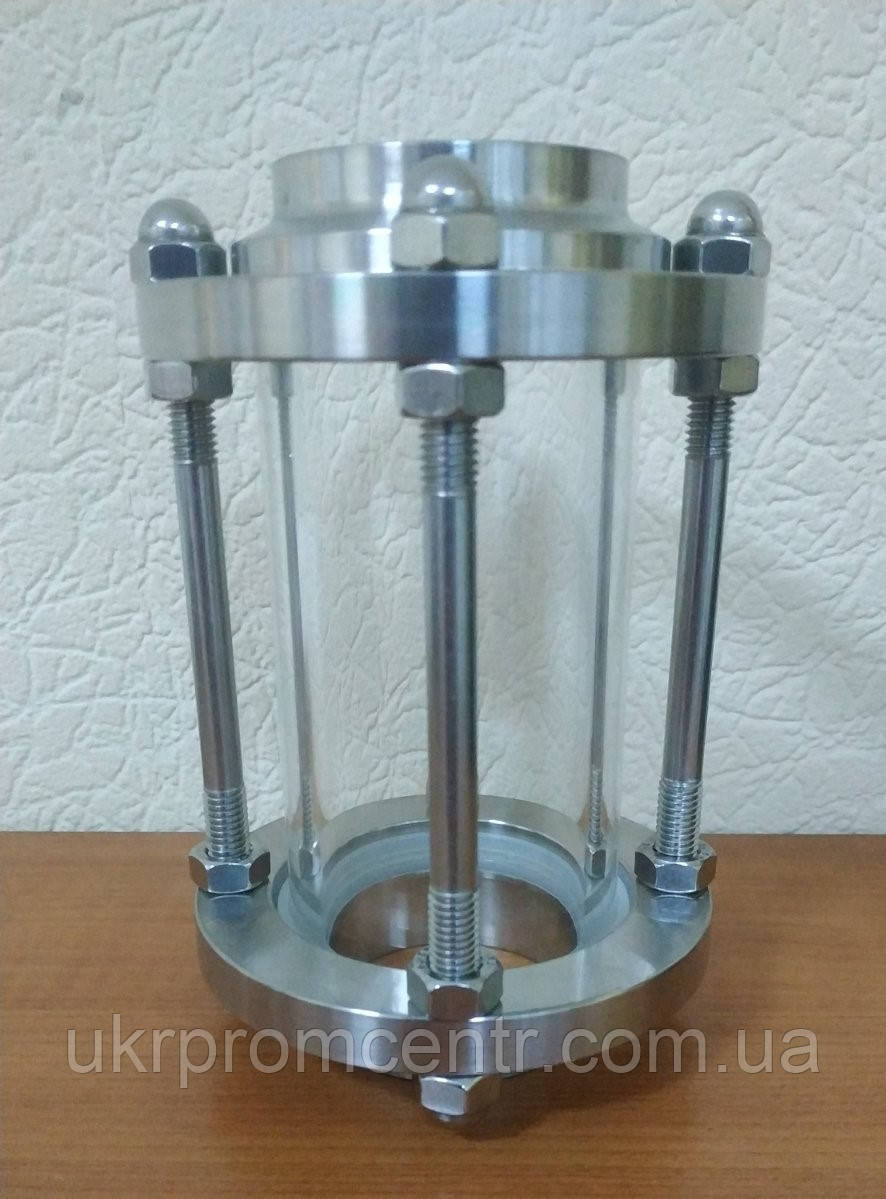

Диоптр трубный – это конструкция, состоящая из двух фланцев и зажатого между ними боросиликатного стекла. Его функция – мониторинг состояния содержимого трубной системы под углом 360°.

СФЕРА ПРИМЕНЕНИЯ ДИОПТРА ТРУБНОГО

Данный прибор используют в пищевой промышленности при изготовлении молочной продукции, спиртных напитков, растительных масел. Он позволяет контролировать уровень жидкости, ее цвет и прозрачность. Металлические детали диоптра трубного изготовлены из нержавеющей стали AISI 304 и AISI316. Это позволяет ему без ущерба контактировать с агрессивными средами.

ТЕХНИЧЕСКИЕ СВОЙСТВА ТРУБНЫХ ДИОПТРОВ

Главная деталь устройства – это смотровое стекло. Стекло для диоптра трубного изготовлено из жаропрочного стекла. Оно закрепляется между фланцами с помощью шпилек. Герметичность обеспечивает слой уплотнителя. В случае необходимости купить боросиликатное стекло для трубного диоптра можно отдельно.

Диоптр трубный бывает трех видов крепления:

·        диоптр трубный под сварку;

·        диоптр трубный под кламп;

·        диоптра трубный под молочную резьбу.

Первый вариант – самый распространенный и доступный по цене. Чтобы подобрать подходящий размер прибора нужно точно узнать диаметр наружной приварочной поверхности трубы в миллиметрах. Кламповое соединение зажимного типа упрощает монтаж изделия. Для него необходим распорный болт, который повышает надежность конструкции, уплотнители для стеклянного цилиндра и гайки. Также при обвязке емкостного оборудования используется молочная муфта, с помощью которой закрепляется диоптр. Это способ относится к быстроразъемным.
