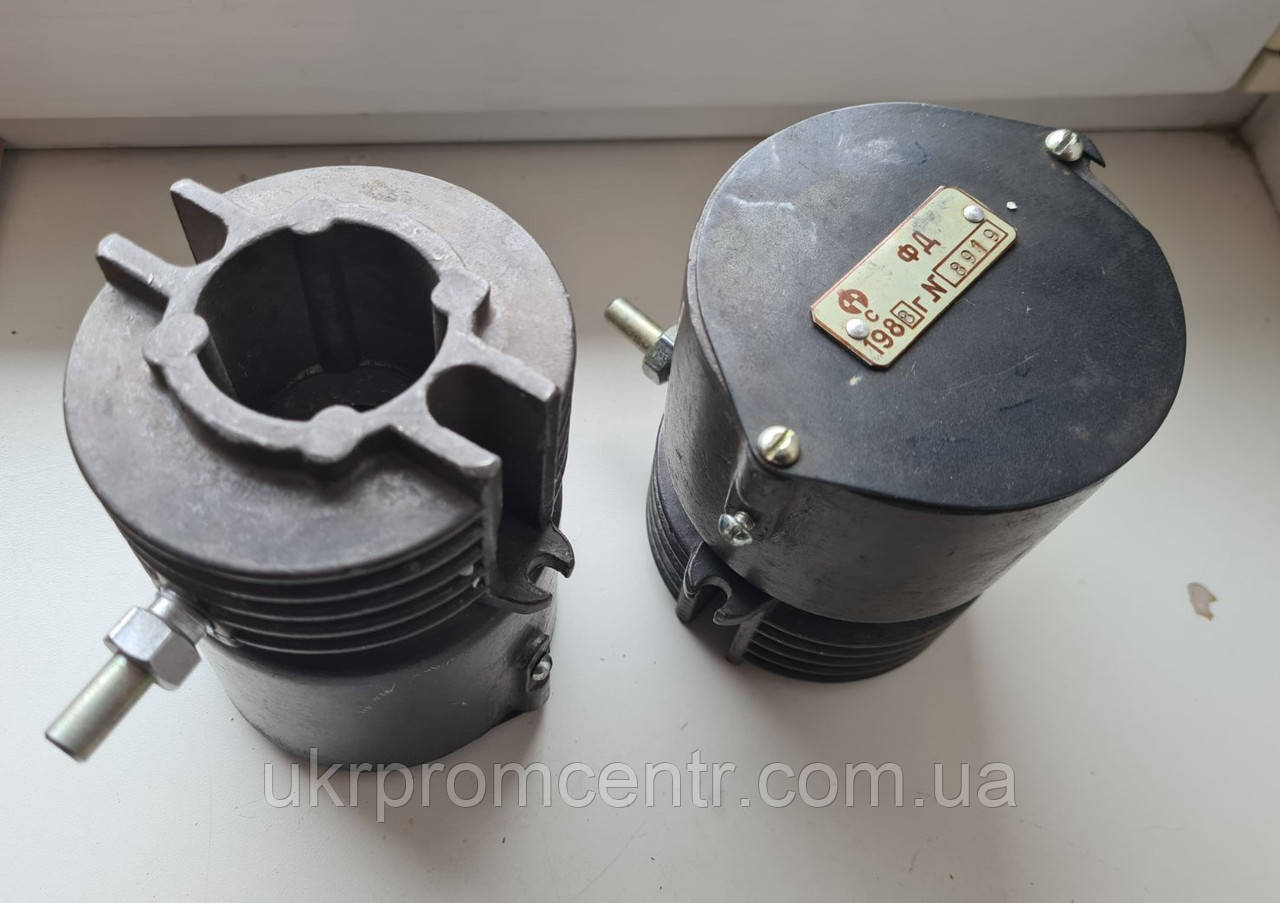

Фотодатчик ФД і ФД-1

Застосування
Датчики полум'я ФД і ФД-1 призначені для роботи в якості чутливого елемента в схемах захисту та сигналізації під час згасання мазутного факела на топках котлів малої потужності, печах, камерах згоряння.

Опис
Чутливим елементом фотодатчиків є: в ФД — фотодіод КОФ 119 АДБК; у ФД-1 — фотодіод ФД-263, , який кріпиться в спеціальних тримачів, що є на оправе. Фотоелемент захищений склом, яке кріпиться в корпусі пружинним кільцем.

Для запобігання фотодатчику від надмірного нагрівання він забезпечений радіатором, а для запобігання забрудненню скла передбачений штуцер для підведення повітря.
Датчики монтуються на спеціальному тубусі, встановленому в обмурування котла або на пальникного пристрою на відстані 1,0...1,2 м от форсунки.
За потреби зниження чутливості фотодатчика він може бути діафрагмований шайбами необхідного діаметра, які постачаються з фотодатчиком.

Технічні дані

Склад комплектів постачання

Вказівки для проєктування, монтажу та пуско-налади
У проєкті передбачити:

·        Встановлення в обмуруванню котла спеціального тубуса для монтажу ФД або встановлення на пальниковий пристрій, на відстані від факела 1,0...1,2 м.

·        Встановлення шайб-діафрагм під скло ФД у разі пуско-налади для зниження чутливості фотодатчика.

·        Безперешкодний постійний огляд зони максимальної інтенсивності полум'я.

·        Нахил тубуса для запобігання осіданню частинок на стекло ФД.

·        Роздільний огляд за роздільного контролю двома фотоперетворювачами.

·        Виняток нагрівання ФД вище ніж 50 °C, або встановлюючи на достатнього видалення, або використовуючи повітряне охолодження корпусу.

·        Перевірку роботи ФД за мінімальної і максимального навантаження котла.

·        Електричний монтаж ФД треба вести дротом перерізом не менш ніж 0,5 мм² в екранувальному обплетенні в відповідності до схемами з'єднань і приєднань, зазначених у посібників з експлуатації на обраний тип котельної автоматики. З'єднання дводротове, схема наведена в паспорті.
