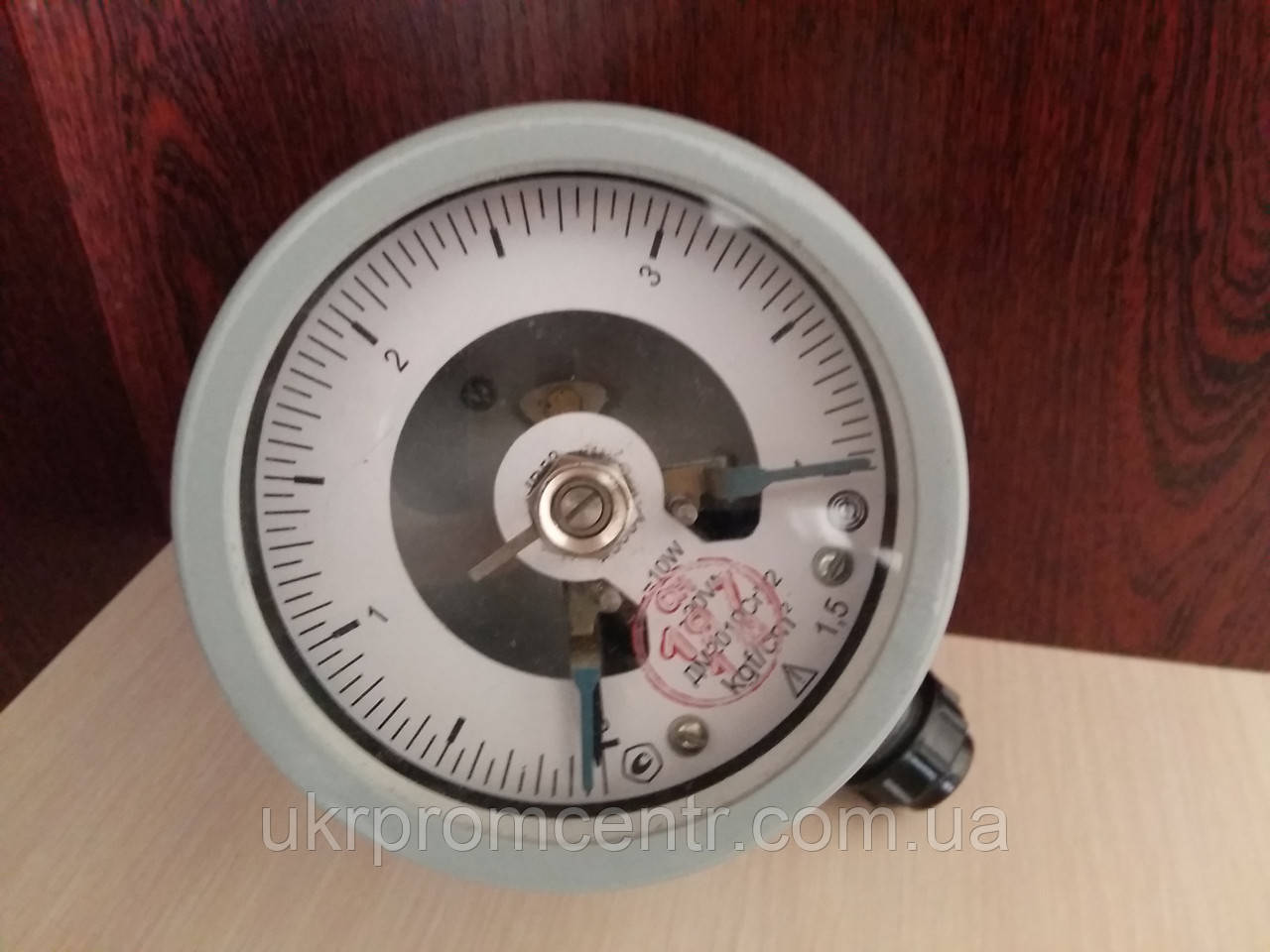

Манометри електроконтактні ДМ2010Сг, вакуумметри ДВ2010Сг та мановакуумметри ДА2010Сг

Манометри електроконтактні ДМ2010Сг, вакуумметри електроконтактні ДВ2010Сг та мановакуумметри електроконтактні ДА2010Сг показують, що сигналізують призначені для вимірювання надлишкового та вакуумметричного тиску різних середовищ та управління зовнішніми електричними ланцюгами від сигналізуючого пристрою прямого.

Основні технічні характеристики:

-діапазони вимірювань приладів:
ДМ2010Сг – від 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
ДВ2010Сг - від -1 до 0 кгс/см2
ДА2010Сг - від -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
(на замовлення прилади поставляються в одиницях вимірювання кПа, МПа)

-діаметр корпусу - 100 мм
-Клас точності приладів - 1,5 (на замовлення - 1,0)
-ступінь захисту - IP53
-Маса приладів - не більше 1,0 кг

Середній термін служби – 10 років.

Матеріали деталей:
-корпус – сталь, алюмінієвий сплав
-скло - лите
-трубчаста пружина - мідний сплав, залізо-нікелевий сплав
-утримувач - мідний сплав, сталь
-механізм - бронза, нержавіюча сталь, сталь 0,8 кп

Прилади витримують вплив вібрації в діапазоні частот від 5 до 35 Гц з амплітудою 0,35 мм (група L1 згідно з ГОСТ 12997-84).

Кліматичне виконання згідно з ГОСТ 15150-69:
-У2 – за замовчуванням прилади мають виконання У2 (діапазон робочих температур –50 до +60 °С)
-Т2 - на замовлення прилади мають виконання Т2 (діапазон робочих температур -50 до +60 °С)

Вимірюване середовище:
- за замовчуванням - рідина, пара, газ, зокрема пропан бутан
- "кисень" - на замовлення виконання для вимірювання тиску рідкого, газоподібного кисню.

Різьблення приєднувального штуцера:
- за замовчуванням метричне різьблення М20х1,5-8g
- G1/2-B - на замовлення дюймова різьба
 - R1/2 - на замовлення конічна різьба

Технологічна характеристика на шкалі:
- за умовчанням без межі
- "характеристика" - на замовлення нанесення технологічної риси на циферблат (у примітці до замовлення обов'язково вкажіть на якій відмітці).

Демпфер для гасіння пульсуючого тиску на замовлення встановлюється на прилад з будь-яким діапазоном показань.

Варіант виконання:
- за замовчуванням виконання загальнопромислове
- Е - на замовлення прилади виготовляються для поставки на експорт
- АЕС – на замовлення прилади виготовляються для постачання на атомні електростанції (АЕС).

Параметри сигналізуючого пристрою для манометрів, що сигналізують.

Сигналізуючий пристрій підключення зовнішніх ланцюгів має чотири варіанти виконання за ГОСТ 2405-88:
- V (за замовчуванням)- лівий контакт розмикаючий (min), правий замикаючий (max) – обидва вказівники сині.
- III - два контакти, що розмикають: лівий покажчик (min) - синій, правий (max) - червоний.
- IV - два замикаючі контакти: лівий покажчик (min) - червоний, правий (max) - синій.
- VI - лівий контакт замикаючий (min), правий розмикаючий (max) – обидва вказівники червоні.
- МП - на замовлення споживача сигналізуючий пристрій може виготовлятися з магнітним підтисканням контактів для будь-якого з вищевказаних виконань.

Напруга зовнішніх комутованих ланцюгів:
- 380 В (включаючи 24; 27; 36; 40; 110; 220В) - для ланцюгів змінного струму;
- 220 В (включаючи 24; 27; 36; 40; 110В) - для ланцюгів постійного струму.

Розривна потужність контактів для сигналізуючого пристрою:
- зі ковзними контактами – 10 Вт постійного струму та 20 В•А змінного струму;
- з магнітним підтиском контактів – 30 Вт постійного струму та 50 В•А змінного струму.

Значення комутованого струму:
- для сигналізуючого пристрою зі ковзними контактами – від 0,02 до 0,5 А;
- для сигналізуючого пристрою з магнітним підтисканням контактів – від 0,01 до 1 А

Межа основної похибки спрацьовування сигналізуючого пристрою:
- для сигналізуючого пристрою зі ковзними контактами ±2,5%
- для сигналізуючого пристрою з магнітним підтисканням контактів ±4%

Підключення здійснюється чотирижильним кабелем, переріз жил – від 0,2 до 1,5 мм2. Діаметр введення в роз'єм - від 4 до 10 мм.
