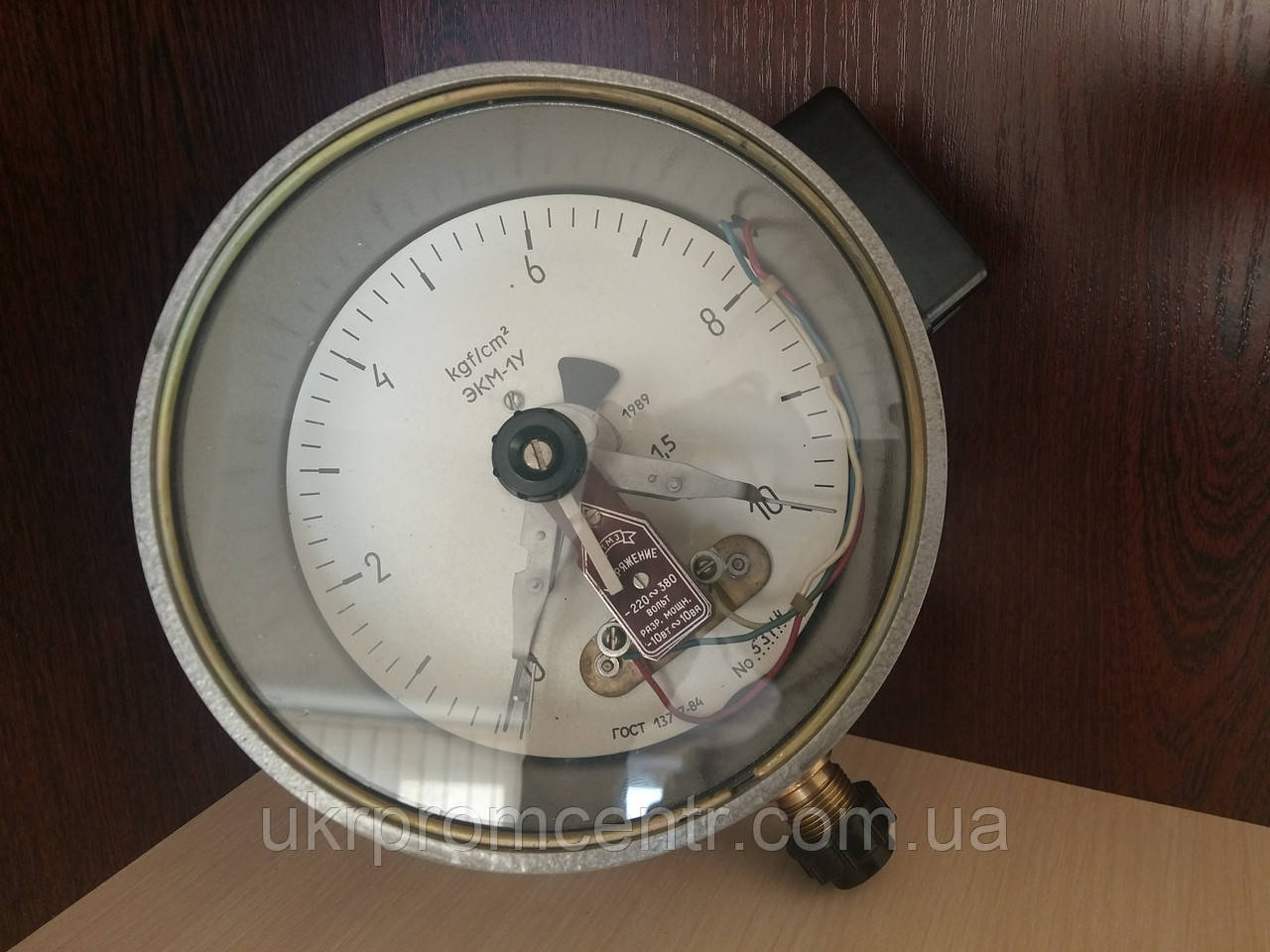

Манометр електроконтактний ЕКМ-1У, ЕКМ-2У

Манометри ЕКМ-1У, ЕКМ-2У вакуумметри ЕКВ-1У, мановакуумметри ЕКМВ-1У Показані електроконтактні призначені для вимірювання надлишкового та вакуумметричного тиску рідин, газу та пари та керування зовнішніми електричними ланцюгами через ввімкнення і вимкнення контактів у схемах сигналізації, автоматики та блокування технологічних процесів.

Манометри, вакуумметри та мановакуумметри виготовляються з сигнальними сигнальними, що замикають і розмикають контакти, що мають встановлення на спрацьовування за верхнього та нижнього заданих значень тиску.

За стійкістю до кліматичних впливів прилади виготовляються: для районів із помірним кліматом вироблення «У» категорії 3; для районів із сухим і вологим тропічним кліматом вироблення «Т» категорії 3.

ТЕХНІЧНІ ДАНІ

Діапазон вимірювання:

Манометр ЕКМ-1У, kgf/см2 (МПА):

1 (0,1); 1,6 (0,16); 2,5 (0,25); 4 (0,4); 6 (0,6); 10 (1); 16 (1,6); 25 (2,5); 40 (4); 60 (6); 100 (10)

Манометр ЕКМ-2У, kgf/см (МПА):

160 (16); 250 (25); 400 (40); 600 (60); 1000 (100); 1600 (160)

Вакуумметр ЕКВ-1У, kgf/см2 (МПА):

-1-0 (0,1-0)

Мановакуумметр ЕКМВ-1У, kgf/см2 (МПА):

-1+0,6 (-0,1+0,06); -1+1,5 (-0,1+0,15); -1+3 (-0,1 + 0,3) -1 + 5 (-0,1 + 0,5); -1 + 9 (-0,1 + 0,9); -1+15 (-0,1+1,5); -1+24 (-0,1+2,4)

Клас точності: 1,5

Різь приєднувального штуцера: М20 Х 1,5

Розмір квадрата під ключ, мм: 17х17

Допустима похибка спрацьовування сигналізувального пристрою, % від суми меж вимірювань: +/-2,5

Робоча напруга: (220+/-22)В або до (250+25)В постійного або змінного струму з частотою (50+/-1) або (60+/-1) Гц

Розривна потужність контактів сигналізувального пристрою під час оміичного навантаження: 10ВА

Маса приладу, не більш ніж:

ЕКМ-1У, ЕКВ-1У, ЕКМВ-1У - 2,2 кг

ЕКМ-2У  - 2,5кг
