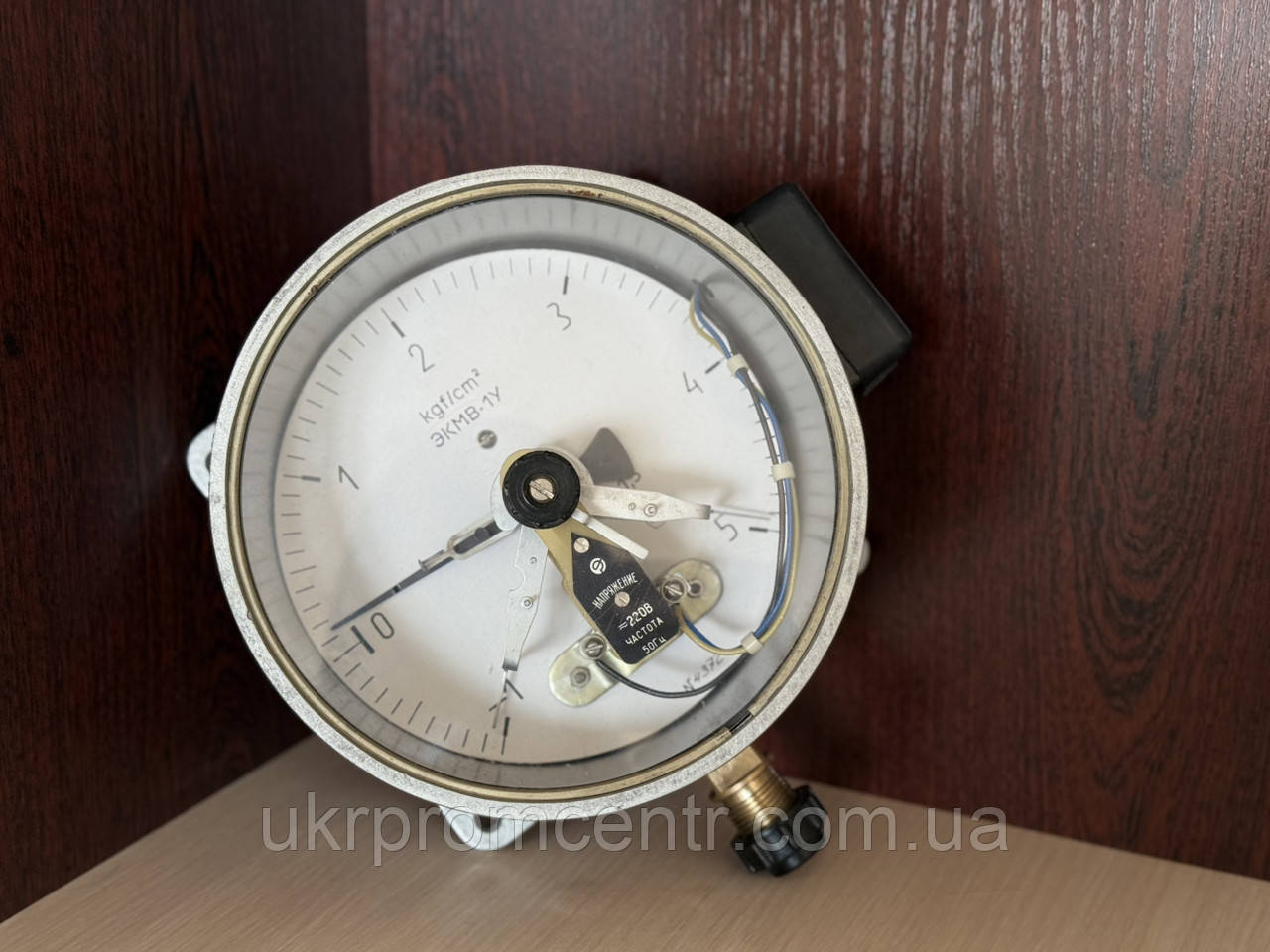

Мановакумметр електроконтактний ЕКМВ-1У

Манометри ЕКМ-1У, ЕКМ-2У вакуумметри ЕКВ-1У, мановакуумметри ЕКМВ-1У показуючи, електроконтактні призначені для вимірювання надлишкового і вакуумметричного тиску рідин, газу і пари та управління зовнішніми електричними ланцюгами шляхом включення і виключення контактів в схемах сигналізації, автоматики та блокування технологічних процесів.

Манометри, вакуумметри і мановакуумметри виготовляються з замикаючими і розмикаючими контактами сигнального пристрою, мають установку на спрацювання при верхньому і нижньому заданих значеннях тиску.

По стійкості до кліматичних впливів прилади виготовляються для районів з помірним кліматом виконання «У» категорії 3; для районів з сухим і вологим тропічним кліматом виконання «Т» категорії 3.

ТЕХНІЧНІ ДАНІ

Діапазон вимірювання:

Манометр ЕКМ-1У, kgf/см2 (МПА):

1 (0,1); 1,6 (0,16); 2,5 (0,25); 4 (0,4); 6 (0,6); 10 (1); 16 (1,6); 25 (2,5); 40 (4); 60 (6); 100 (10)

Манометр ЕКМ-2У, kgf/см (МПА):

160 (16); 250 (25); 400 (40); 600 (60); 1000 (100); 1600 (160)

Вакуумметр ЕКВ-1У, kgf/см2 (МПА):

-1-0 (0,1-0)

Мановакуумметр ЕКМВ-1У, kgf/см2 (МПА):

-1+0,6 (-0,1+0,06); -1+1,5 (-0,1+0,15); -1+3 (-0,1+0,3) -1+5 (-0,1+0,5); -1+9 (-0,1+0,9); -1+15 (-0,1+1,5); -1+24 (-0,1+2,4)

Клас точності: 1,5

Різьба приєднувального штуцера: М20х1,5

Розмір квадрата під ключ, мм: 17х17

Допустима похибка спрацьовування сигналізуючого пристрою, в % від суми меж вимірювань: + /-2,5

Робоча напруга: (220+/-22)В або до (250 + 25)В постійного або змінного струму з частотою (50+ / -1) або (60+/-1) Гц

Розривна потужність контактів сигналізуючого пристрою при омічному навантаженні: 10ВА

Маса приладу, не більше:

ЕКМ-1У, ЕКВ-1У, ЕКМВ-1У - 2,2 кг

ЕКМ-2У - 2,5 кг
