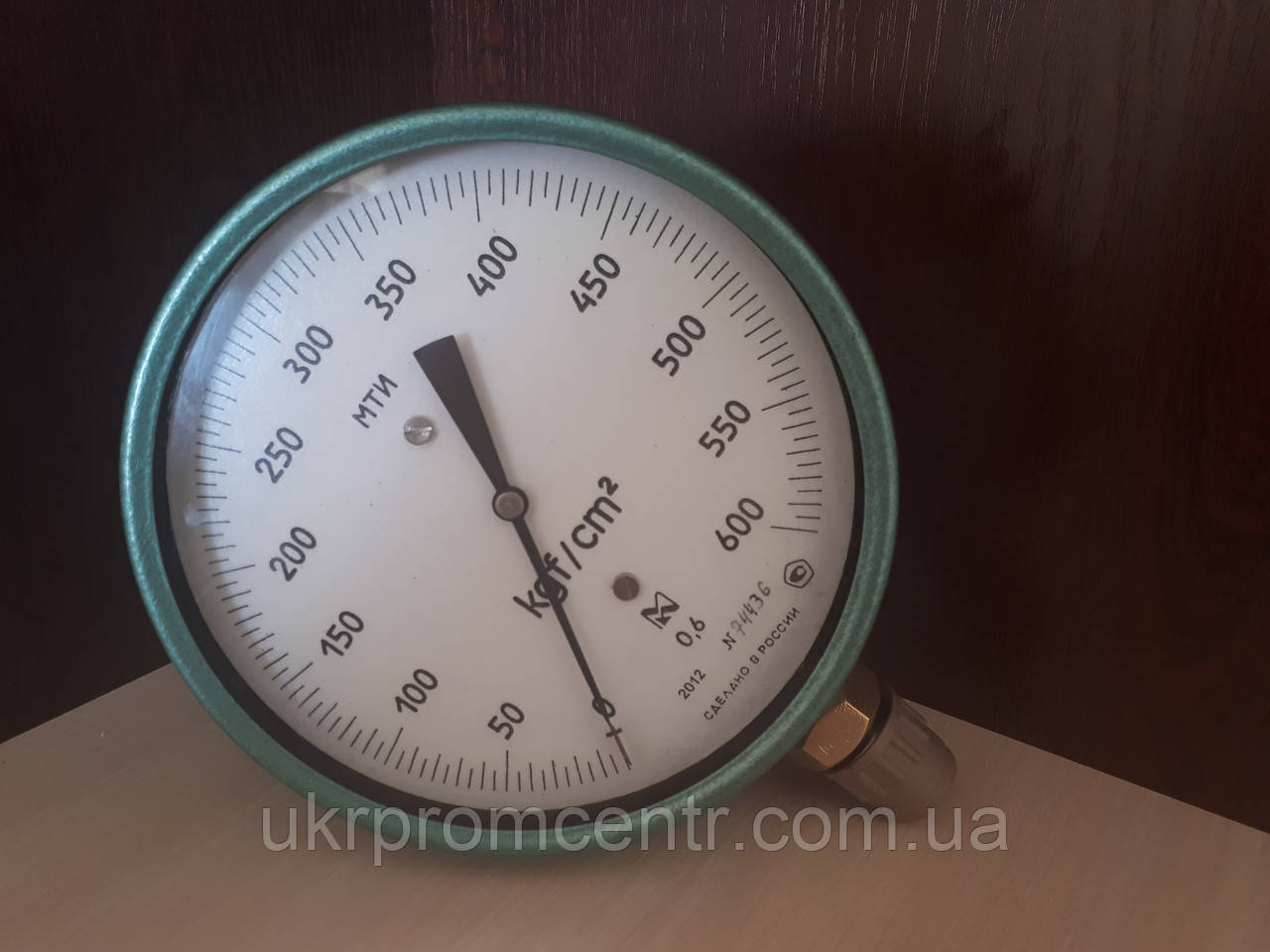

Манометр точних вимірювань МТІ, вакуумметр ВТІ и мановакуумметр МВТІ

Манометри, вакуумметри та мановакуумметри для точних вимірювань типів МТІ та ВТІ призначені для вимірювання надмірного або вакуумметричного тиску рідин, газів та пари.

Типи манометрів, вакуумметрів і вакуумметрів точних вимірювань:

- Манометри, мановакуумметри: МТІ-1216, МТІ-1217, МТІ-1218, МТІ-1232, МТІ-1246

- Вакуумметри: ВТІ-1218

- Кислотостійкі манометри: МТІ-1511, МТІ-1512

   Прилади призначені для роботи в умовах нормованих для виду кліматичного виконання УЗ** , УХЛЗ* , ТЗ** та ТВЗ .

   Прилади є сейсмостійкими.
   Можливе кислотостійке виконання.



Технічні характеристики МТІ та ВТІ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Діапазон тиску
Діапазон вимірювання тиску MПа (кгс/см2 )*	-0,1...160 (-1 ... 1600)
Температурний діапазон
Кліматичне виконання стандартне (°C)	- 50…+ 60
Відносна вологість навколишнього повітря (% при 35°C)	95
Технічні характеристики ** ***
Технічні умови (ТУ)	25.05.1481-77
Ступінь захисту від проникнення сторонніх тіл та води	IP40
Сейсмостійкість (по РД 25818-87 та МУ 7.4-01)	В
Вібростійкість при амплітуді 0,1 мм (Гц)	5…25
Виконання для тропічного клімату (маркування)	О4.2
Конструкційні матеріали (сталь)****	12Х18Н10Т; 14Х17Н2; 36НХТЮ
Механічне приєднання	М20х1,5
Маса (не більше кг.)	1,8
Сервіс
Гарантійний термін експлуатації, місяць	36
Гарантійний термін зберігання, місяць	6
Міжповірочний інтервал, місяць	12

* - На окреме замовлення манометри виготовляються з одиницями тиску - бар.
** - За окремим замовленням прилади виготовляються знежиреними
*** - За окремим замовленням прилади поставляються з роздільниками РМ, рукавом та заповнюються рідиною
**** - Для кислотостійких приладів

ТАБЛИЦЯ ВЕРХНІХ МЕЖ ВИМІР МТІ і ВТІ

Тип (найменування приладу)	Модель	Верхня межа вимірювань, МПа (кгс/см2)	Клас точності
МТІ (манометр)	1218	0,06; 0,1; 0,16; 0,25; 0,4 (0,6; 1; 1,6; 2,5; 4)	0,6; 1
МТІ (манометр)	1216	0,6; 1; 1,6; 2,5 (6; 10; 16; 25)
МТІ (манометр)	1246	4; 6; 10 (40; 60; 100)
МТІ (манометр)	1232	16; 25; 40; 60 (160; 250; 400; 600)
МТІ (манометр)	1217	100; 160 (1000; 1600)	1
MTI (вакуумометр) **	1218	0,06; 0,15; 0,3 (0,6; 1,5; 3)
MTI (вакуумометр)	1216	0,5; 0,9; 1,5; 2,4 (5; 9; 15; 24)
VTI (вакуумметр)	1218	- 0,1; - 0,06 (-1; -0,6)	0,6; 1
КИСЛОТІЙНІ
МТІ (манометр)	1511***	0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (2,5; 4; 6; 10; 16; 25; 40; 60;)	0,6; 1
МТІ (манометр)	1512	10; 16; 25; 40 (100; 160; 250; 400)
MTI (вакуумометр)	1511***	0,15; 0,3; 0,5; 0,9; 1,5; 2,4 (1,5; 3; 5; 9; 15; 24)	1

* - Прилади з верхньою межею значення до 0,6 (0,5) МПа випускаються зі шкалами в кПа
** - Верхня межа розряджання для мановакууметрів дорівнює - 0,1МПа (-1 кгс/см2)
*** - Можуть виготовлятися для вимірювання тиску кисню

Габаритні розміри приладів типів МТІ та ВТІ
