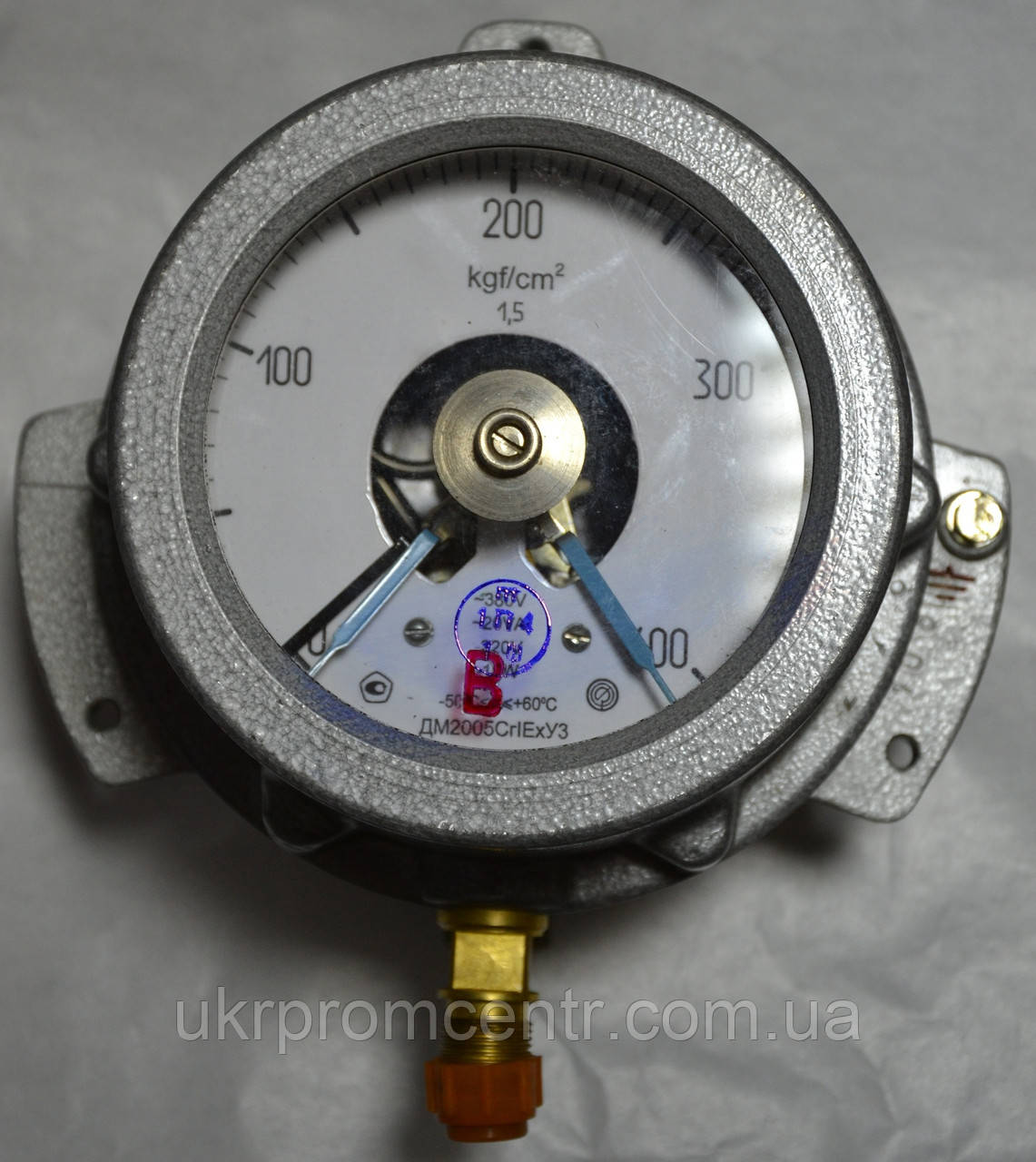

Манометри, вакуумметри і мановакуумметри сигналізуючі вибухозахищені ДМ2005Сг1Ех, ДВ2005Сг1Ех і ДА2005Сг1Ех

Манометри, вакуумметри і мановакуумметри, що показують сигналізуючі вибухозахищені ДМ2005Сг1Ех, ДВ2005Сг1Ех і ТАК2005Сг1Ех призначені для вимірювання надлишкового тиску різних середовищ та управління зовнішніми електричними ланцюгами від сигналізуючого пристрою прямої дії. Прилади є вибухозахищеними з видом вибухозахисту "Вибухонепроникна оболонка" і мають маркування вибухозахисту - 1ЕхdIIВТ4.
Основні технічні характеристики
Межі показань приладу:
ДМ2005Сг Ех від 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см2
ДВ2005Сг Ех від -1; -0,6 До 0 кгс/см2
ДА2005Сг Ех від -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
На замовлення прилади поставляються в одиницях вимірювання кПа, МПа
Діаметр корпусу 160 мм
Клас точності приладів 1,5
Ступінь захисту IP40 (вступного відділення приладів IP54)
Маса приладів не більше 5,5 кг
Середній термін служби 10 років
Матеріали деталей:
корпус: алюмінієвий сплав
скло: органічна
трубчаста пружина: мідний сплав, залізонікілієвий сплав
тримач: мідний
механізм: бронза, нержавіюча сталь Прилади
витримують вплив вібрації в діапазоні частот від 5 до 35 Гц з амплітудою 0,35 мм (група L1 за ГОСТ 12997-84)
+60 ° С) згідно з ГОСТ 15150-69
Т3 – на замовлення прилади мають виконання Т3 (діапазон робочих температур -50 до +60 °С) згідно з ГОСТ
15150-69 на замовлення дюймове різьблення R1 /2 – на замовлення конічна різьба пульсуючого тиску -//- – за замовчуванням прилади поставляються без демпфера до 16 кгс/см2 включно та з демпфером понад 25 кгс/см2 включно демпфер – на замовлення демпфер встановлюється прилад з будь-яким діапазоном показань
