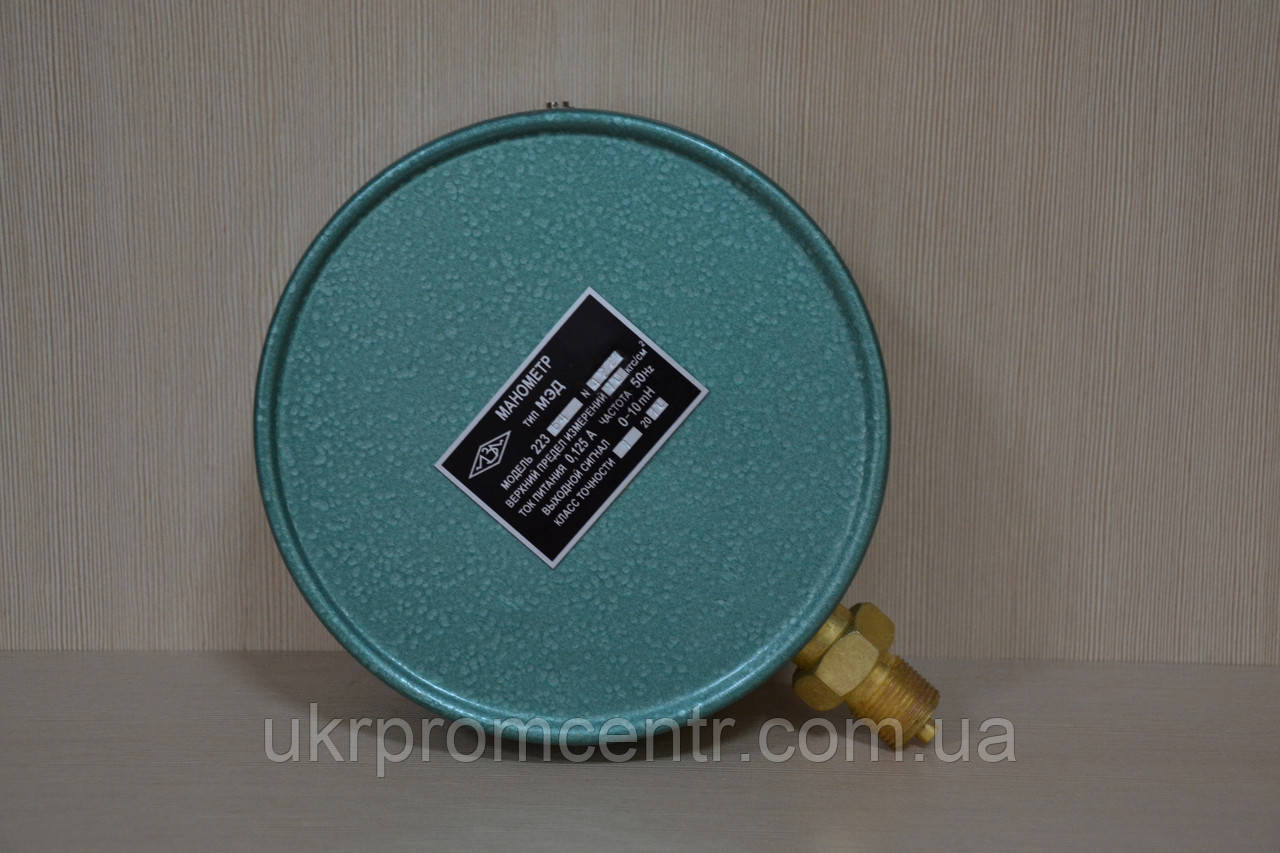

Манометр, перетворювач тиску МЕД 22364, МЕД 22365 пПризначені для безперервного перетворення надлишкового або вакуумметричного тиску уніфікований вихідний сигнал змінного струму, заснований на зміні взаємної індуктивності; застосовуються на нерухомих об'єктах (в стаціонарних умовах) для роботи в комплекті з вторинними взаємозамінними диффтрансформаторними приладами, машинами централізованого контролю та іншими приймачами інформації, що вимірюються середовищами можуть служити рідини та гази, неагресивні по відношенню до матеріалів деталей, що стикаються з вимірюваним середовищем
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ МЕД 22364, МЕД 22365
Найменування |
Модель |
Верхня межа вимірювань тиску |
Вимірюване середовище |
|||
надлишкового |
вакууметричного |
|||||
МПа |
Кгс/см2 |
МПа |
Кгс/см2 |
|||
Манометр |
22364 |
0,1; 0,16; 0,25; 0,4; 0,6; 1; 1.6; |
1,0; 1,6; 2.5; 4,0; 6,0; 10; 16 |
- |
- |
Газ чи рідина |
22365 |
2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 |
25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 |
||||
Вакуумметр |
22364 |
- |
- |
0,1 |
1 |
Газ |
Манометр |
22364 |
0,06; 0,15; 0,3 |
0,6; 1,5; 3,0 |
|||
0,5; 0,9; 1,5 |
5,0; 9,0; 15 |
Газ чи рідина |
||||
22365 |
2,4 |
24 |
Технічні характеристики манометра МЕД 22364 і МЕД 22365 :
- Межі вимірювання тиску – залежно від виконання (див. таблицю);
- Клас точності – 1 та 1,5;
- Вихідний сигнал – зміна взаємної індуктивності 0…10 мГн;
- Час встановлення вихідного сигналу – трохи більше 1 з;
- Живлення первинної обмотки диференціально-трансформаторного перетворювача приладу – 125–18,75+12,5 мА змінного струму;
- Частота струму живлення – 50 чи 60 Гц;
- Габаритні розміри - 205 х 160 х 185 мм;
- Маса – не більше 2 кг.
- Ціна: від 1 900 ₴
