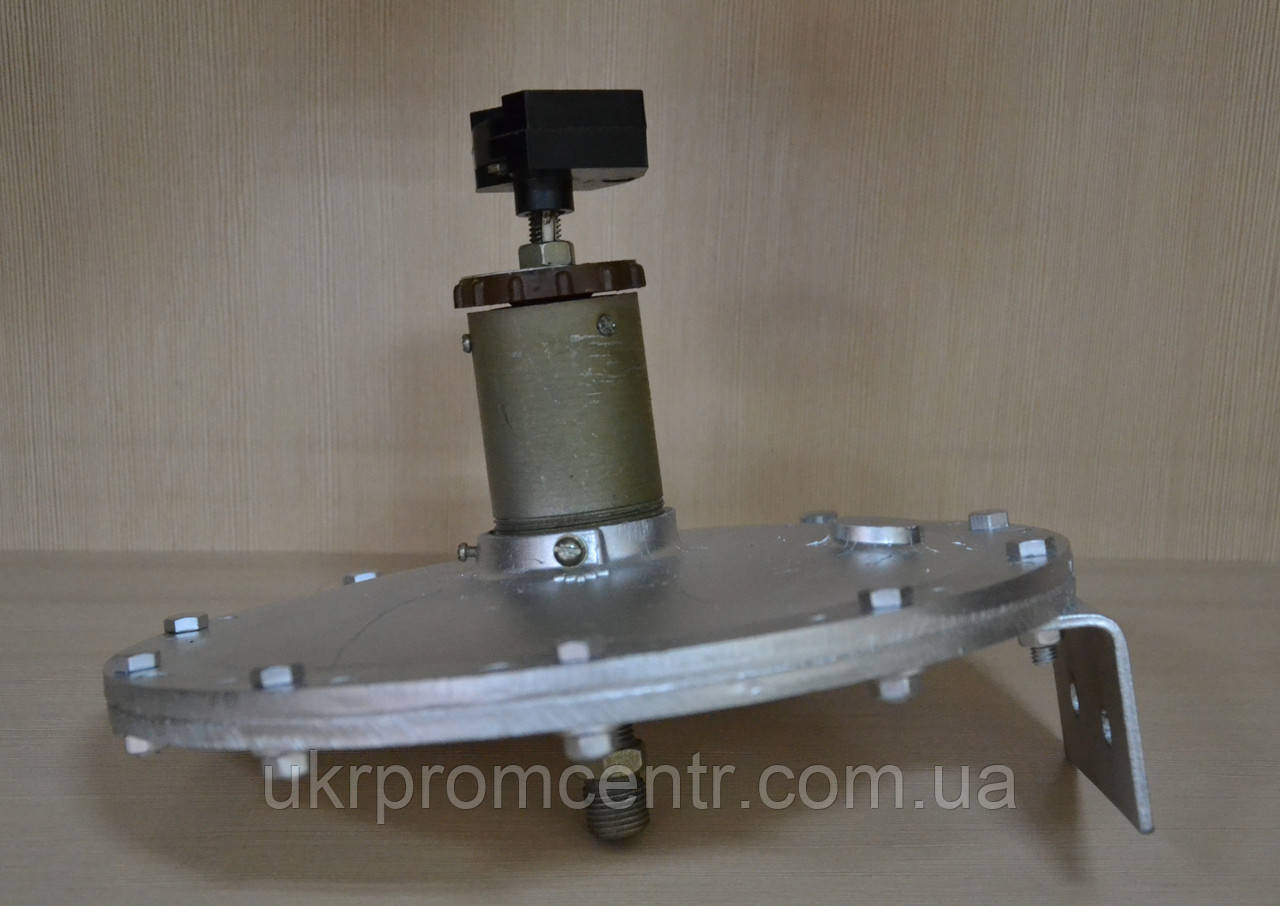

Датчик-реле напора ДН-2,5

1.1.  Уніфікований ряд малогабаритних датчиків реле тиску та різності тисків (у подальших датчиках реле) призначається для використання в автоматичних і    автоматизованих системах контролю, керування й регулювання    тисків (виробникового та вакуумметричного), а також різниці тиску.

1.2.  Залежно від величини контрольованого тиску датчики-реле поділяються на:

а)  датчики-реле напору ДН для контролю над надлишкового    тиску    от    4 до 4000 кгс/м² (від 0,04 до 40 кПа);

б)  датчики-реле   тяги    ДТ для контролю вакуумметричного тиску (тяги) від 4 до 4000 кгс/м² (від 0,04 до 40 кПа);

г)  датчик-реле перепаду натиску ДПН для концентрування    різності тисків від 10 до  250 кгс/м² (від 0,l до 2,5 кПа);

д)  датчики-реле напору та тяги ДНТ-1  для контролю напору від 0 до 100 кгс/м² (від 0 до 1,0 кПа) і тяги від 0 до 10 кгс/м² (от 0 до 0,1 кПа).

1.3.  Контрольоване середовище — здуття, гази та рідини, неагресивні    для   датчиків-реле ДН-2,5; ДН-6; ДТ-2,5; ДПИ-2,5;   ДИТ-1 до алюмінієвого сплаву   АЛ-9 і маслостійкої гуми.

1.4.  Датчики-реле призначені для роботи в умовах:

— температура довкілля від -30 до +50 °C;

— відносна   вологість   (95±3) % при  температурі 35 °C;

— вібрація частотою до 25 Гц, амплітуда не більш ніж 0,1 мм.

— Приклад записування позначення датчика-реле напору ДН із межами втомлень від 0,04 до 2,5 кПа (від 4 до 250 кгс/м²) під час замовлення: ГСП. Датчик-реле ДН-2,5 ТУ 25-02.160217-83

                                                                                                     Таблиця.

ДН-2,5           0,04-2,5 кПа                  10 кПа                230±5               135+⁴⁵                1,6±0,3

            (4-250 кгс/м²)          (1000 кгс/м²)

ДН-6           0,6-6 кПа                   18 кПа              230±5               135+⁴⁵                1,6±0,3

             (60-600 кгс/м²)             (1800 кгс/м²)

ДН-40            0,4-40 кПа                    80 кПа                 50±5                 170_-20                  0,5±0,1

             (40-4000 кгс/м²)           (8000 кгс/м²)

ДТ-2,5           0,04-2,5 кПа                  10 кПа                 50±5                170_-20                   0,5±0,1

             (4-250 кгс/м²)                (1000 кгс/м²)

ДТ-40            0,4-40 кПа                     80 кПа                 50±5                170-₂₀                  0,5±0,1

             (40-4000 кгс/м²)            (8000 кгс/м²)

ДПН-2,5         0,1-2,5 кПа                    10 кПа               230±5               120+⁴⁵                1,6±0,3

             (10-250 кгс/м²)               (1000 кгс/м²)

ДД-0,25         0,025 МПа                 0,35 МПа               50±5                 170-₂₀                 0,5±0,1

             (0,25 кгс/см²)                   (3,5 кгс/см²)

ДД-1,6           0,2-1,6 МПа                    2 МПа               50±5                 170-₂₀                 0,5±0,1

             (2-16 кгс/см²)                   (20 кгс/см²)

ДНТ-1            0,1-0-1,0 кПа                 10 кПа               230±5               135+⁴⁵               1,6±0,3

             (10-0-100 кгс/м²)           (1000 кгс/м²)
