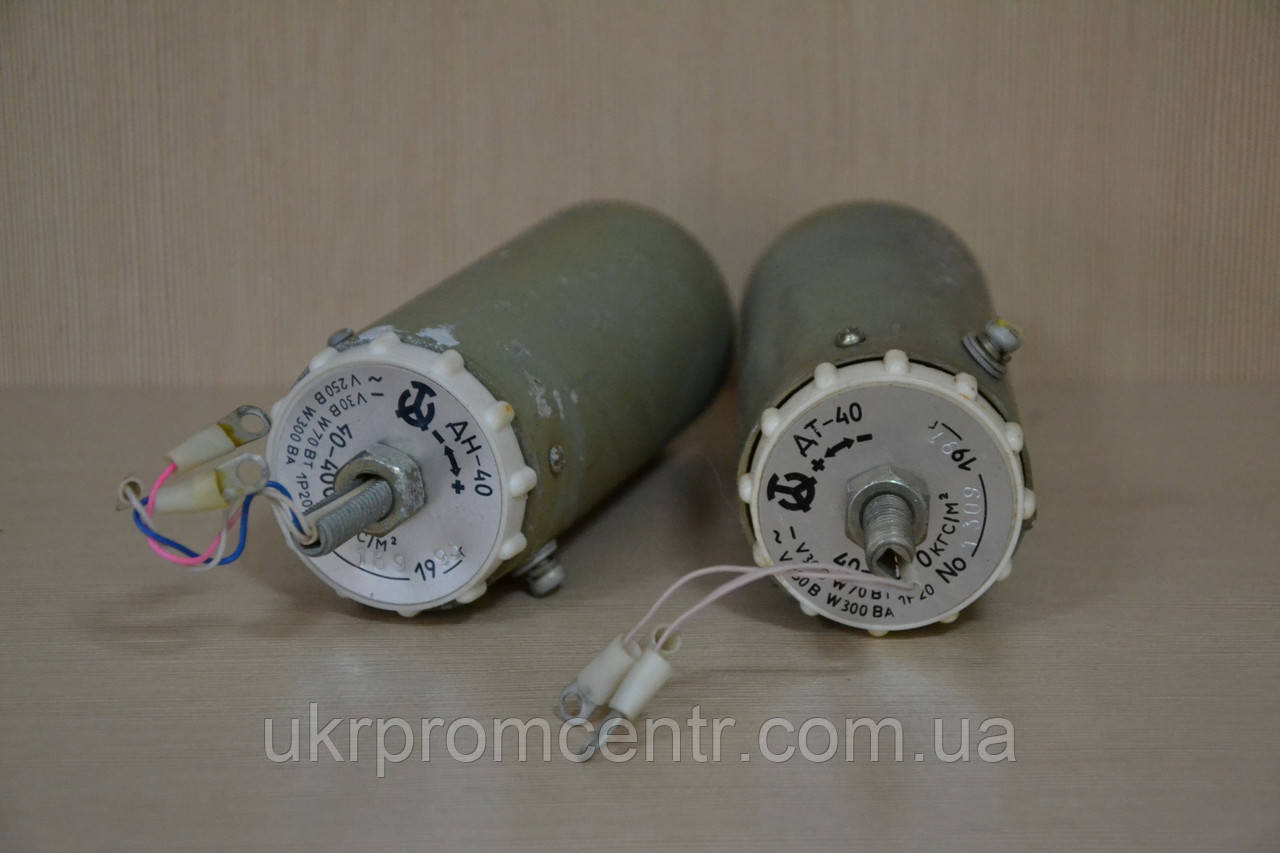

1.1. Уніфікований ряд малогабаритних датчиків реле тиску та різності тисків (у подальших датчиках реле) призначається для використання в автоматичних і автоматизованих системах контролю, керування й регулювання тисків (виробникового та вакуумметричного), а також різниці тиску.
1.2. Залежно від величини контрольованого тиску датчики-реле поділяються на:
а) датчики-реле напору ДН для контролю над надлишкового тиску от 4 до 4000 кгс/м2 (від 0,04 до 40 кПа);
б) датчики-реле тяги ДТ для контролю вакуумметричного тиску (тяги) від 4 до 4000 кгс/м2 (від 0,04 до 40 кПа);
г) датчик-реле перепаду натиску ДПН для концентрування різності тисків від 10 до 250 кгс/м2 (від 0,l до 2,5 кПа);
д) датчики-реле напору та тяги ДНТ-1 для контролю напору від 0 до 100 кгс/м2 (від 0 до 1,0 кПа) і тяги від 0 до 10 кгс/м2 (от 0 до 0,1 кПа).
1.3. Контрольоване середовище — здуття, гази та рідини, неагресивні для датчиків-реле ДН-2,5; ДН-6; ДТ-2,5; ДПИ-2,5; ДИТ-1 до алюмінієвого сплаву АЛ-9 і маслостійкої гуми.
1.4. Датчики-реле призначені для роботи в умовах:
— температура довкілля від -30 до +50 °C;
— відносна вологість (95±3) % при температурі 35 °C;
— вібрація частотою до 25 Гц, амплітуда не більш ніж 0,1 мм.
— Приклад записування позначення датчика-реле напору ДН із межами втомлень від 0,04 до 2,5 кПа (від 4 до 250 кгс/м2) під час замовлення: ГСП. Датчик-реле ДН-2,5 ТУ 25-02.160217-83
Таблиця.
Тип Грани Тиск Габаритні Маса, не Уставок перевантаження розміри, мм понад, кг Ф Н |
ДН-2,5 0,04-2,5 кПа 10 кПа 230±5 135+45 1,6±0,3
(4-250 кгс/м2) (1000 кгс/м2)
ДН-6 0,6-6 кПа 18 кПа 230±5 135+45 1,6±0,3
(60-600 кгс/м2) (1800 кгс/м2)
ДН-40 0,4-40 кПа 80 кПа 50±5 170-20 0,5±0,1
(40-4000 кгс/м2) (8000 кгс/м2)
ДТ-2,5 0,04-2,5 кПа 10 кПа 50±5 170-20 0,5±0,1
(4-250 кгс/м2) (1000 кгс/м2)
ДТ-40 0,4-40 кПа 80 кПа 50±5 170-20 0,5±0,1
(40-4000 кгс/м2) (8000 кгс/м2)
ДПН-2,5 0,1-2,5 кПа 10 кПа 230±5 120+45 1,6±0,3
(10-250 кгс/м2) (1000 кгс/м2)
ДД-0,25 0,025 МПа 0,35 МПа 50±5 170-20 0,5±0,1
(0,25 кгс/см2) (3,5 кгс/см2)
ДД-1,6 0,2-1,6 МПа 2 МПа 50±5 170-20 0,5±0,1
(2-16 кгс/см2) (20 кгс/см2)
ДНТ-1 0,1-0-1,0 кПа 10 кПа 230±5 135+45 1,6±0,3
(10-0-100 кгс/м2) (1000 кгс/м2)
- Ціна: від 1 200 ₴
