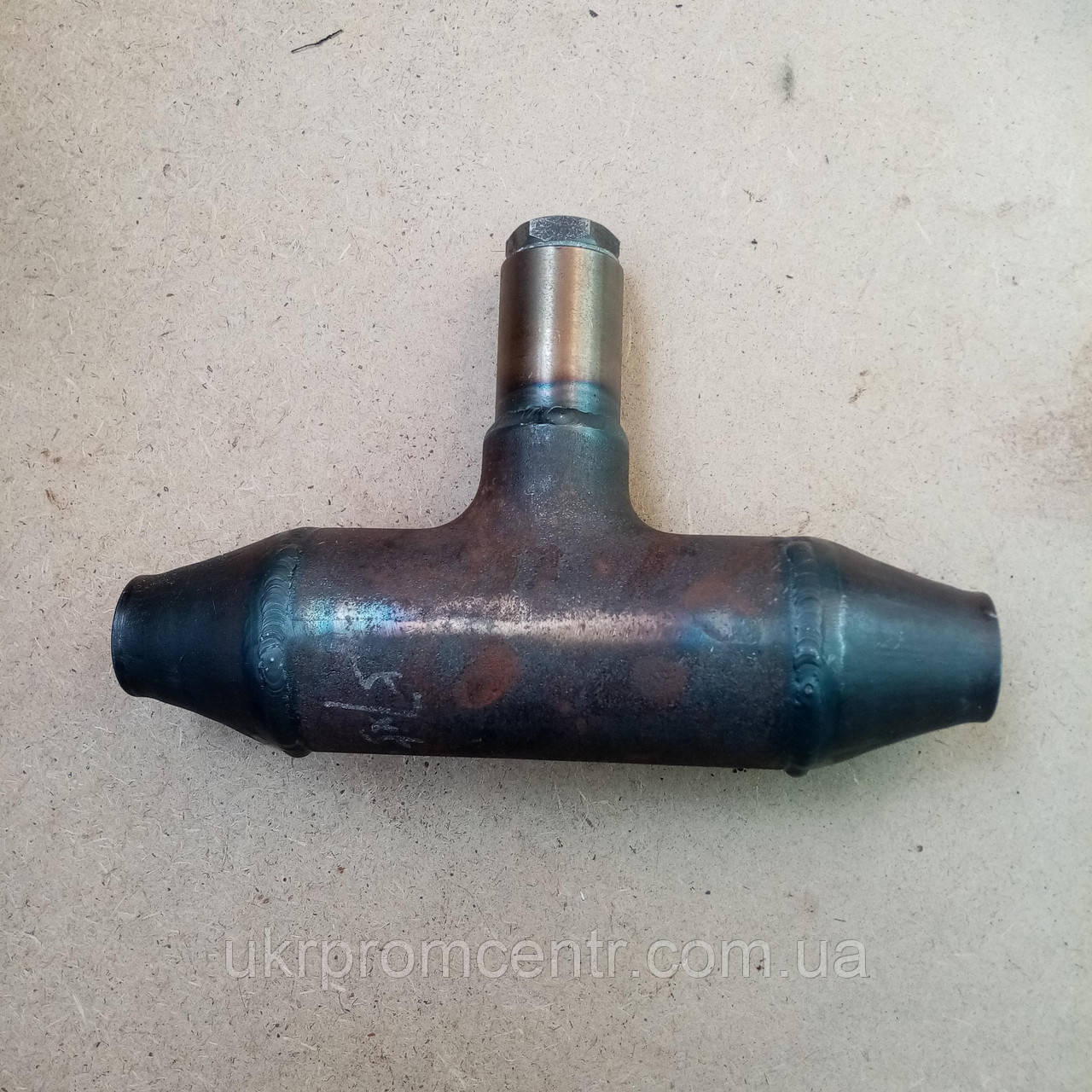

Закладна конструкція ЗК4-1-6-95 (Розширювач прямий)
  • Закладна конструкція ЗК4-1-6-95 (Розширювач прямий), фото 2
  • Закладна конструкція ЗК4-1-6-95 (Розширювач прямий), фото 3

Закладна конструкція ЗК4-1-6-95 (Розширювач прямий)

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

  • Під замовлення
clockВідправка з 29 липня 2024
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Закладна конструкція ЗК4-1-6-95 (Розширювач прямий)
Закладна конструкція ЗК4-1-6-95 (Розширювач прямий)
Ціну уточнюйте
Під замовлення
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Інформація для замовлення

Заставні конструкції на технологічному обладнанні, комунікаціях - трубопроводах, газоходах, повітроводах служать для встановлення термодатчиків, приладів для вимірювання тиску, рівня, якості речовини, запірної арматури, приєднання імпульсних ліній.
Закладні конструкції ЗК4-1-6-95, ЗК14-1-7-95 призначені для встановлення термоперетворювачів та термометрів на трубопроводі. Є прямі розширювачі.

Розширювачі виготовляються у двох варіантах:
Виконання з рис.1.
Комплектність:
- трійник
- перехід під бобишку
- перехід під трубопровід (при Дн менше 57мм)
- бобишка
- прокладка
- пробка

Виконання по рис.2 спрощений розширювач - більш економічний варіант.
Комплектність:
- трійник, або труба
- перехід під трубопровід (при Дн менше 57мм)
- бобишка

Приклад умовного позначення прямого розширювача з умовним виконанням деталей «0», типом приєднання «1» виконанням приєднання «07» із сталі 20 на умовний тиск 10мПа при установці на трубопроводі із зовнішнім діаметром 32мм:
Закладна конструкція ЗК4-1-6-95 вуст. 01-07-20-10-1 Дн32



Найменування

Матеріал

Різьба

ЗК4-1-6-95 уст. 01-03-20-10-1

сталь 20

М16*1

ЗК4-1-6-95 уст. 01-04-20-10-1

сталь 20

М16*1,5

ЗК4-1-6-95 уст. 01-05-20-10-1

сталь 20

М18*1,5

ЗК4-1-6-95 уст. 01-06-20-10-1

сталь 20

М18*2

ЗК4-1-6-95 уст. 01-07-20-10-1

сталь 20

М20*1,5

ЗК4-1-6-95 уст. 01-08-20-10-1

сталь 20

М22*1,5

ЗК4-1-6-95 уст. 01-09-20-10-1

сталь 20

М24*1

ЗК4-1-6-95 уст. 01-10-20-10-1

сталь 20

М27*2

ЗК4-1-6-95 уст. 01-11-20-10-1

сталь 20

М30*1,5

ЗК4-1-6-95 уст. 01-12-20-10-1

сталь 20

М33*1,5

ЗК4-1-6-95 уст. 01-13-20-10-1

сталь 20

М33*2

ЗК4-1-6-95 уст. 01-14-20-10-1

сталь 20

К1/2

ЗК4-1-6-95 уст. 01-15-20-10-1

сталь 20

G3/4

ЗК4-1-6-95 уст. 01-03-20-10-1 упр

сталь 20

М16*1

ЗК4-1-6-95 уст. 01-04-20-10-1 упр

сталь 20

М16*1,5

ЗК4-1-6-95 уст. 01-05-20-10-1 упр

сталь 20

М18*1,5

ЗК4-1-6-95 уст. 01-06-20-10-1 упр

сталь 20

М18*2

ЗК4-1-6-95 уст. 01-07-20-10-1 упр

сталь 20

М20*1,5

ЗК4-1-6-95 уст. 01-08-20-10-1 упр

сталь 20

М22*1,5

ЗК4-1-6-95 уст. 01-09-20-10-1 упр

сталь 20

М24*1

ЗК4-1-6-95 уст. 01-10-20-10-1 упр

сталь 20

М27*2

ЗК4-1-6-95 уст. 01-11-20-10-1 упр

сталь 20

М30*1,5

ЗК4-1-6-95 уст. 01-12-20-10-1 упр

сталь 20

М33*1,5

ЗК4-1-6-95 уст. 01-13-20-10-1 упр

сталь 20

М33*2

ЗК4-1-6-95 уст. 01-14-20-10-1 упр

сталь 20

К1/2

ЗК4-1-6-95 уст. 01-15-20-10-1 упр

сталь 20

G3/4

ЗК4-1-7-95 уст. 01-03-20-10-1

сталь 20

М16*1

ЗК4-1-7-95 уст. 01-04-20-10-1

сталь 20

М16*1,5

ЗК4-1-7-95 уст. 01-05-20-10-1

сталь 20

М18*1,5

ЗК4-1-7-95 уст. 01-06-20-10-1

сталь 20

М18*2

ЗК4-1-7-95 уст. 01-07-20-10-1

сталь 20

М20*1,5

ЗК4-1-7-95 уст. 01-08-20-10-1

сталь 20

М22*1,5

ЗК4-1-7-95 уст. 01-09-20-10-1

сталь 20

М24*1

ЗК4-1-7-95 уст. 01-10-20-10-1

сталь 20

М27*2

ЗК4-1-7-95 уст. 01-11-20-10-1

сталь 20

М30*1,5

ЗК4-1-7-95 уст. 01-12-20-10-1

сталь 20

М33*1,5

ЗК4-1-7-95 уст. 01-13-20-10-1

сталь 20

М33*2

ЗК4-1-7-95 уст. 01-14-20-10-1

сталь 20

К1/2

ЗК4-1-7-95 уст. 01-15-20-10-1

сталь 20

G3/4

ЗК4-1-7-95 уст. 01-03-20-10-1 упр

сталь 20

М16*1

ЗК4-1-7-95 уст. 01-04-20-10-1 упр

сталь 20

М16*1,5

ЗК4-1-7-95 уст. 01-05-20-10-1 упр

сталь 20

М18*1,5

ЗК4-1-7-95 уст. 01-06-20-10-1 упр

сталь 20

М18*2

ЗК4-1-7-95 уст. 01-07-20-10-1 упр

сталь 20

М20*1,5

ЗК4-1-7-95 уст. 01-08-20-10-1 упр

сталь 20

М22*1,5

ЗК4-1-7-95 уст. 01-09-20-10-1 упр

сталь 20

М24*1

ЗК4-1-7-95 уст. 01-10-20-10-1 упр

сталь 20

М27*2

ЗК4-1-7-95 уст. 01-11-20-10-1 упр

сталь 20

М30*1,5

ЗК4-1-7-95 уст. 01-12-20-10-1 упр

сталь 20

М33*1,5

ЗК4-1-7-95 уст. 01-13-20-10-1 упр

сталь 20

М33*2

ЗК4-1-7-95 уст. 01-14-20-10-1 упр

сталь 20

К1/2

ЗК4-1-7-95 уст. 01-15-20-10-1 упр

сталь 20

G3/4
