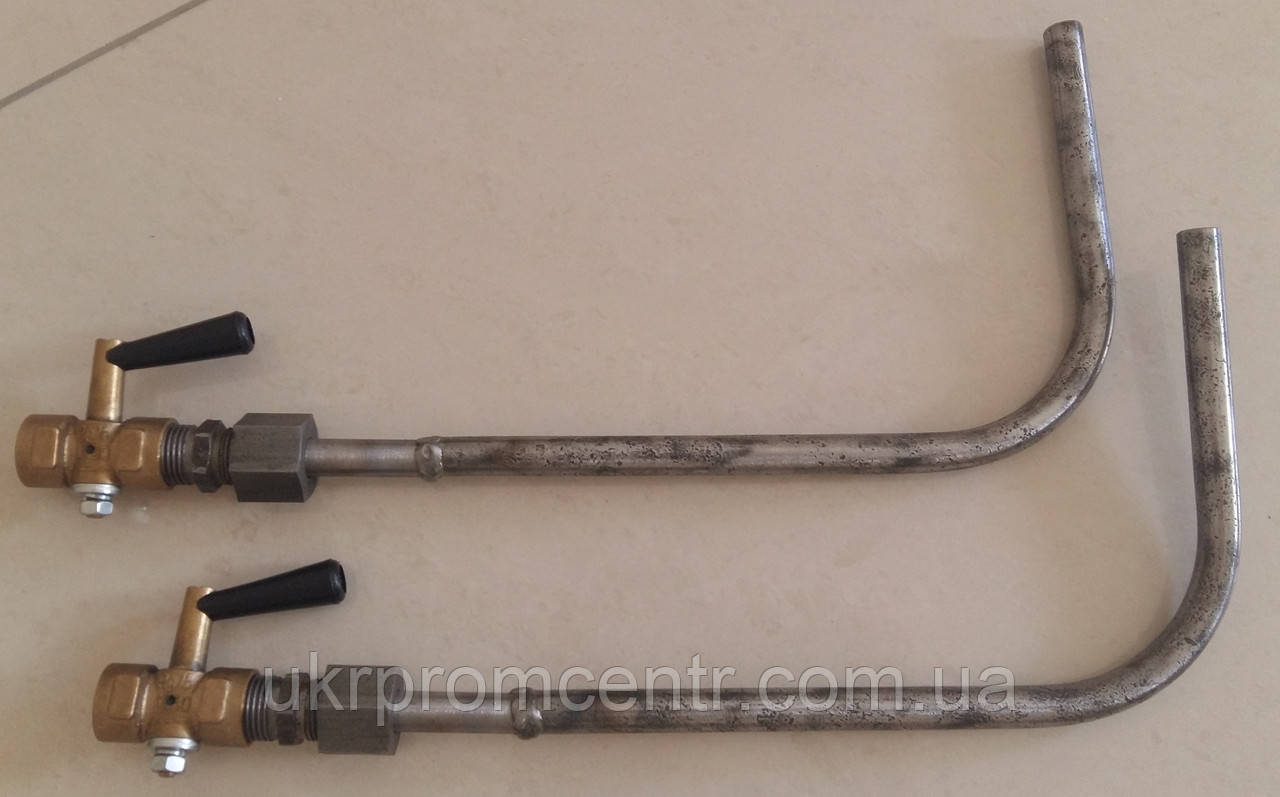

Закладна конструкція ЗК4-275.00-90 (відбірний пристрій тиску 1,6-70У)

Закладна конструкція для добірного пристрою тиску для рідини для встановлення на горизонтальному трубопроводі та на вертикальному трубопроводі або стінці апарата. Вимірюване середовище — рідина або пара, тиск 1,6 Мпа. Встановлюється за по ЗК4-275.00-90.

Приклад позначення добірного пристрою на тиск 1,6 МПа, температуру середовища 225 град. метасія (по рис.2): Добірний пристрій тиску ЗК4-275.00-90 установлення 3.

Встановлюється на горизонтальному або вертикальному трубопроводі.

Тип запірний арматури: 11б18бк, 11б38бк.

У цього виробу є 4 варіанти встановлення від температури середовища (з петлею або без петлі) і розташуванням добірного пристрою тиску до трубопроводу (вздовж або поперек):

Добірний пристрій тиску ЗК4-275.00-90 установлення 1 (1,6-70У) - на температуру 70 град. Цельсія, поперек трубопроводу
Добірний пристрій тиску ЗК4-275.00-90 установлення 2 (1,6-70У) - на температуру 70 град. Цельсія, уздовж трубопроводу
Добірний пристрій тиску ЗК4-275.00-90 установлення 3 (1,6-225У) - на температуру 225 град. Цельсія, уздовж трубопроводу
Добірний пристрій тиску ЗК4-275.00-90 установлення 4 (1,6-225У) - на температуру 225 град. Цельсія, поперек трубопроводу
