Заставні конструкції по ЗК14-2-11-02 (добірний пристрій тиску)

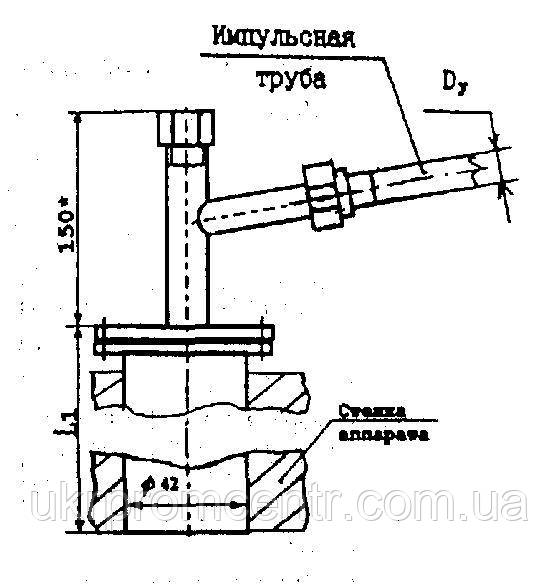

Закладні конструкції по ЗК14-2-11-02 (добірний пристрій тиску) призначені для встановлення на апараті з тонкостінною оболонкою та невеликими коливаннями тиску напору, розрядження.

Заставні конструкції по СЗК14-2-11-02 використовуються для підключення датчиків тиску до трубопроводів або апаратів з не агресивними по відношенню до матеріалу рідкими та газоподібними середовищами.

Приклад умовного позначення установки добірного пристрою 0,01-450-ст.20-Л-(4), Dn20 з Dy20 L=197мм: Добірний пристрій ЗК14-2-11-02 установка 13-1/1-20-1.

Цей продукт має такі варіанти установки:

ЗК14-2-11-02 уст.13-1/1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1=197мм
ЗК14-2-11-02 уст.13-2 /1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1=312мм
ЗК14-2-11-02 уст.13-3/1-20 добірний пристрій 0,01-450- ст.20-Л-(4), Dn20 L1=432мм
ЗК14-2-11-02 уст.13-4/1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1 =502мм
ЗК14-2-11-02 уст.13-5/1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1=547мм
ЗК14-2-11-02 уст.13 -6/1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1=662мм
ЗК14-2-11-02 уст.13-7/1-20 добірний пристрій 0,01- 450-ст.20-Л-(4), Dn20 L1=777мм
ЗК14-2-11-02 уст.13-8/1-20 добірний пристрій 0,01-450-ст.20-Л-(4), Dn20 L1 = 892мм

ЗК14-2-11-02 уст.13-1/2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1=197мм
ЗК14-2-11-02 уст.13-2 /2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1=312мм
ЗК14-2-11-02 уст.13-3/2-25 добірний пристрій 0,01-450- ст.20-Л-(4), Dn25 L1=432мм
ЗК14-2-11-02 уст.13-4/2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1 =502мм
ЗК14-2-11-02 уст.13-5/2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1=547мм
ЗК14-2-11-02 уст.13 -6/2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1=662мм
ЗК14-2-11-02 уст.13-7/2-25 добірний пристрій 0,01- 450-ст.20-Л-(4), Dn25 L1=777мм
ЗК14-2-11-02 уст.13-8/2-25 добірний пристрій 0,01-450-ст.20-Л-(4), Dn25 L1 = 892мм

ЗК14-2-11-02 уст.13-1/3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1=197мм
ЗК14-2-11-02 уст.13-2 /3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1=312мм
ЗК14-2-11-02 уст.13-3/3-20 добірний пристрій 0,01-550- ст.12х1мф-Л-(4), Dn20 L1=432мм
ЗК14-2-11-02 уст.13-4/3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1 =502мм
ЗК14-2-11-02 уст.13-5/3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1=547мм
ЗК14-2-11-02 уст.13 -6/3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1=662мм
ЗК14-2-11-02 уст.13-7/3-20 добірний пристрій 0,01- 550-ст.12х1мф-Л-(4), Dn20 L1=777мм
ЗК14-2-11-02 уст.13-8/3-20 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn20 L1 = 892мм

ЗК14-2-11-02 уст.13-1/4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1=197мм
ЗК14-2-11-02 уст.13-2 /4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1=312мм
ЗК14-2-11-02 уст.13-3/4-25 добірний пристрій 0,01-550- ст.12х1мф-Л-(4), Dn25 L1=432мм
ЗК14-2-11-02 уст.13-4/4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1 =502мм
ЗК14-2-11-02 уст.13-5/4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1=547мм
ЗК14-2-11-02 уст.13 -6/4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1=662мм
ЗК14-2-11-02 уст.13-7/4-25 добірний пристрій 0,01- 550-ст.12х1мф-Л-(4), Dn25 L1=777мм
ЗК14-2-11-02 уст.13-8/4-25 добірний пристрій 0,01-550-ст.12х1мф-Л-(4), Dn25 L1 = 892мм
