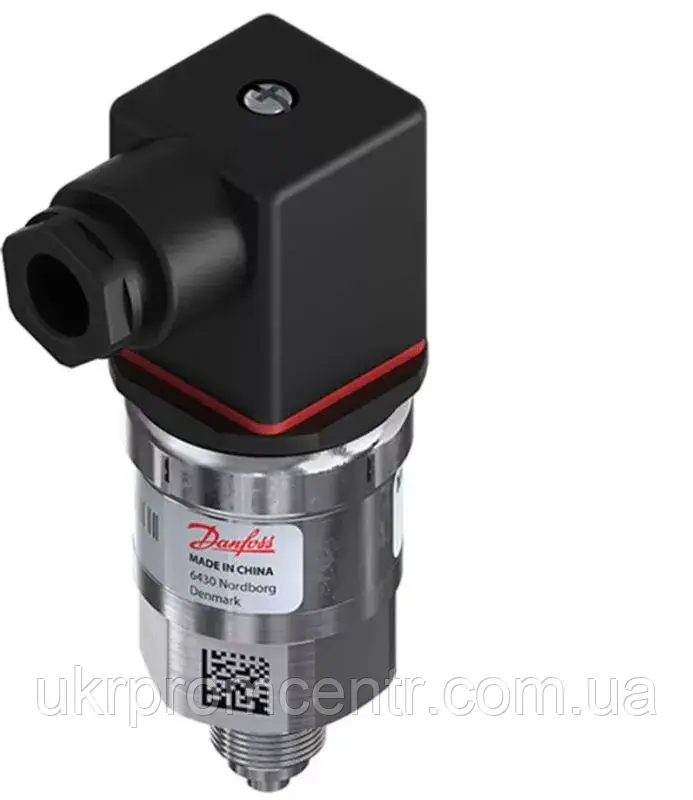

Перетворювачі тиску типу MBS 33
Вимірювальний пристрій моделі MBS 33 використовується у більшості галузей промисловості для контролю тиску досліджуваних середовищ – рідин, газів, повітря. Пристрій розроблено для функціонування у складних умовах виробничого середовища.
Особливості приладу
Модель MBS 33 має компактний розмір і завдяки різним варіантам з'єднання (штепсельний роз'єм IP65 або кабель IP67) може підключатися до імпульсних ліній тиску та електричних джерел.
Прилад має стандартний для лінійки MBS діапазон вимірювання тиску від 0-1 до 0-600 bar. Стандартним є температурний інтервал. Досліджуване середовище може мати від -40°С до +85°С. Верхня межа температури, при якій точність вимірювання зберігається на рівні ±0,3% FS (тип.) і ±0,8% FS (макс.), становить +50°С.
Пристрій може контролювати як абсолютний (щодо вакууму), так і відносний (порівняно з атмосферним) тиск. Відмінною рисою моделі є;
- вібростійкість;
- стійкість до механічних пошкоджень завдяки міцному герметичному корпусу;
- відсутність корозії частин пристрою, що контактують із агресивними середовищами;
- кислотостійкість;
- високий рівень електромагнітної сумісності;
- теплокомпенсація;
- захист від радіоперешкод.
Після перетворення вихідний сигнал має стандартну величину 4-20 мА. Перевагою струмового аналогового сигналу є:
- стійкість до паразитичних перешкод;
- можливість передачі сигналу великі відстані без значних спотворень;
- функція самодіагностики – при розриві контуру значення струму знижується до «0»;
- невисока вартість;
- простота налаштування;
- висока надійність.
Вибрати MBS 33 логічно, коли датчик та контролер розташовуються на значній відстані (до декількох сотень метрів) один від одного, а кабелі проходять по приміщенню з високим рівнем електромагнітних перешкод.
Технічні характеристики
Пристрій має такі електричні характеристики:
Напруга живлення |
10-30 В постійного струму |
---|---|
Обмеження струму |
28 мА |
Навантаження |
RL ≤ (U-10В)/0,02А, Ом |
Перетворювач загальнопромислового застосування має багато модифікацій, що полегшують індивідуальний підбір пристрою.
Доступні для замовлення модифікації - MBS 33, Датчики тиску для загальнопромислового застосування
Код замовлення | Тип | Приєднання | Діапазон вимірювань, бар | Вихідний сигнал |
060G1222 | MBS 33 | G 1/2 | 0 - 1 | 0 - 10 V |
060G1225 | MBS 33 | G 1/2 | 0 - 4 | 0 - 10 V |
060G1226 | MBS 33 | G 1/2 | 0 - 6 | 0 - 10 V |
060G1228 | MBS 33 | G 1/2 | 0 - 16 | 0 - 10 V |
060G1259 | MBS 33 | G 1/2 | 0 - 100 | 0 - 10 V |
060G1260 | MBS 33 | G 1/2 | 0 - 160 | 0 - 10 V |
060G1261 | MBS 33 | G 1/2 | 0 - 250 | 0 - 10 V |
060G1263 | MBS 33 | G 1/2 | 0 - 600 | 0 - 10 V |
060G1264 | MBS 33 | G 1/2 | 0 - 1 | 0 - 10 V |
060G1267 | MBS 33 | G 1/2 | 0 - 4 | 0 - 10 V |
060G1269 | MBS 33 | G 1/2 | 0 - 10 | 0 - 10 V |
060G1286 | MBS 33 | G 1/2 | 0 - 16 | 1 - 6 V |
060G1694 | MBS 33 | G 1/2 | 0 - 0.50 | 4 - 20 mA |
060G2085 | MBS 33 | G 1/2 | 0 - 10 | 0 - 10 V |
060G2199 | MBS 33 | G 1/2 | 0 - 250 | 4 - 20 mA |
060G3005 | MBS 33 | G 1/2 | 0 - 0.6 | 4 - 20 mA |
060G3006 | MBS 33 | G 1/2 | 0 - 1 | 4 - 20 mA |
060G3007 | MBS 33 | G 1/2 | 0 - 1.6 | 4 - 20 mA |
060G3008 | MBS 33 | G 1/2 | 0 - 2.5 | 4 - 20 mA |
060G3009 | MBS 33 | G 1/2 | 0 - 4 | 4 - 20 mA |
060G3010 | MBS 33 | G 1/2 | 0 - 6 | 4 - 20 mA |
060G3011 | MBS 33 | G 1/2 | 0 - 10 | 4 - 20 mA |
060G3012 | MBS 33 | G 1/2 | 0 - 16 | 4 - 20 mA |
060G3013 | MBS 33 | G 1/2 | 0 - 25 | 4 - 20 mA |
060G3014 | MBS 33 | G 1/2 | 0 - 40 | 4 - 20 mA |
060G3015 | MBS 33 | G 1/2 | 0 - 60 | 4 - 20 mA |
060G3016 | MBS 33 | G 1/2 | 0 - 100 | 4 - 20 mA |
060G3017 | MBS 33 | G 1/2 | 0 - 160 | 4 - 20 mA |
060G3018 | MBS 33 | G 1/2 | 0 - 250 | 4 - 20 mA |
060G3019 | MBS 33 | G 1/2 | 0 - 400 | 4 - 20 mA |
060G3020 | MBS 33 | G 1/2 | 0 - 600 | 4 - 20 mA |
060G3036 | MBS 33 | G 1/2 | 0 - 1 | 4 - 20 mA |
060G3037 | MBS 33 | G 1/2 | 0 - 1.6 | 4 - 20 mA |
060G3038 | MBS 33 | G 1/2 | 0 - 2.5 | 4 - 20 mA |
060G3039 | MBS 33 | G 1/2 | 0 - 4 | 4 - 20 mA |
060G3040 | MBS 33 | G 1/2 | 0 - 6 | 4 - 20 mA |
060G3041 | MBS 33 | G 1/2 | 0 - 10 | 4 - 20 mA |
060G3042 | MBS 33 | G 1/2 | 0 - 16 | 4 - 20 mA |
060G3043 | MBS 33 | G 1/2 | 0 - 25 | 4 - 20 mA |
060G3061 | MBS 33 | G 1/2 | 0 - 10 | 4 - 20 mA |
060G3062 | MBS 33 | G 1/2 | 0 - 16 | 4 - 20 mA |
060G3067 | MBS 33 | G 1/2 | 0 - 160 | 4 - 20 mA |
060G3077 | MBS 33 | G 1/4 | 0 - 15 | 1 - 6 V |
060G3089 | MBS 33 | G 1/2 | 0 - 4 | 4 - 20 mA |
Основні | |
---|---|
Виробник | MBS |
- Ціна: від 12 600 ₴
