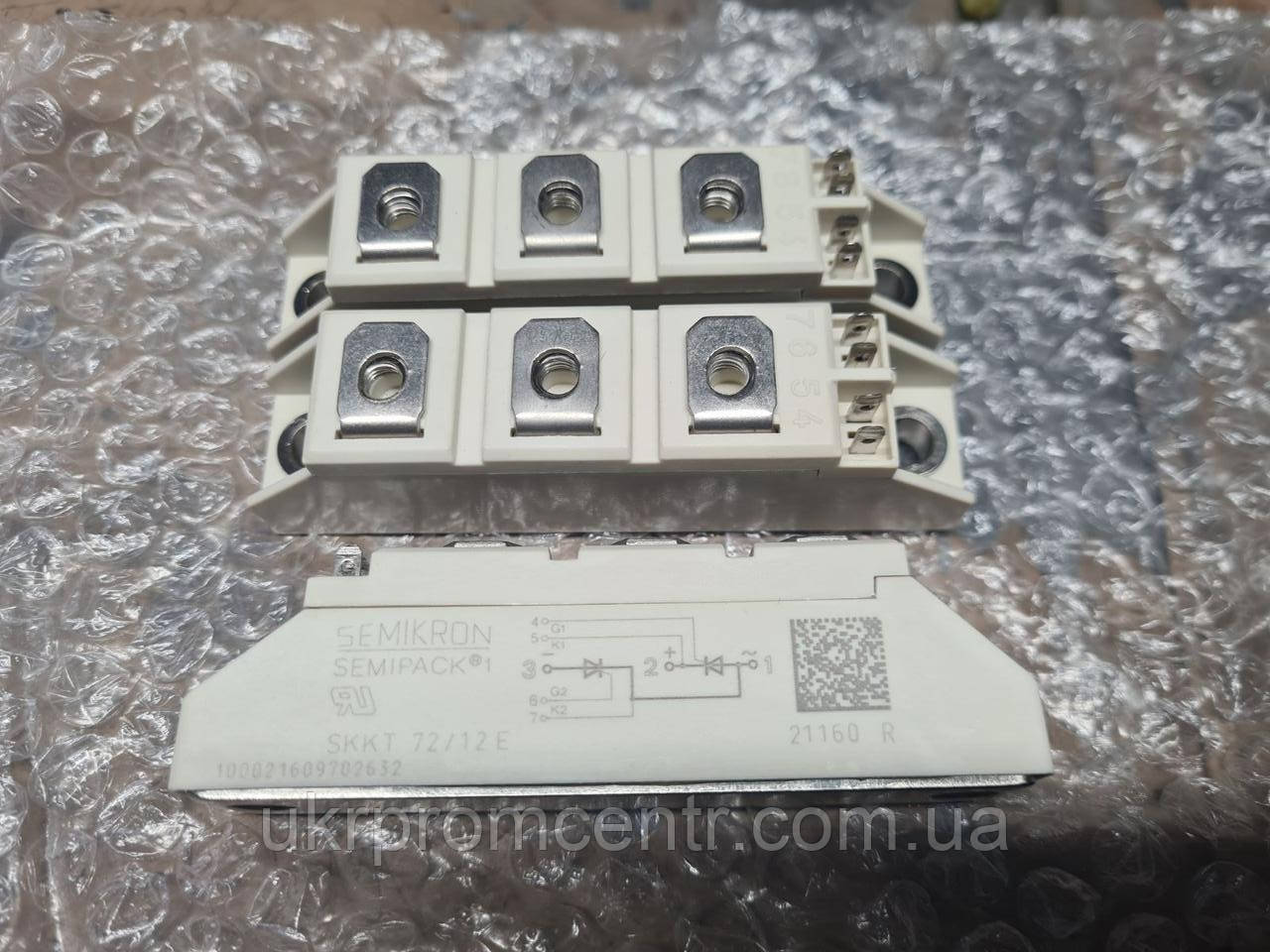

Модулі силові тиристорні SKKT72/12E експлуатуються в ланцюгах постійного та змінного струму з навантаженням до 70 А та зворотною імпульсною напругою до 1200 В. Модулі SKKT72/12E являють собою перетворювач контролер, основою якого є монолітна конструкція з двома напівпровідниками з тирисаторами (тип тиристор-тирістор). Особливістю конструкції модулів SEMIPACK є впровадження пружинних з'єднань виведень керування з токонувальними шинами. Надійність і стабільність параметрів пружинних контактів — невіддільний елемент конструкції модулів SEMIKRON. Висока енерготермоциклоностійкість (понад 10 000 циклів за температури 100 °C) і надійна робота низькочастотних тиристорних модулів SKKT72/12E за комутації великих струмів досягається завдяки своїм конструктивним особливостям і стабільним параметрам гальванічної розв'язки. Встановлюються тиристорні модулі SKKT72/12E за допомогою гвинтів через наскрізні кріпильні отвори в корпусі. Кріплення дротів — затискними нікельованими клемами, під якими розміщені контрольні точки вимірювання імпульсної прямої напруги. Основні висновки містяться на верхній частині корпусу та пронумеровані цифри 1, 2, 3. Під час монтажу тиристорних модулів треба звертати особливу увагу на щільність притискання поверхонь, що стримуються, — увігнутість понад 0,03 мм не допускається. Для кріплення додаткового охолодження (використовуються радіатори або охолоджувачі) у корпусі тиристорних безотенційних модулів SKKT72/12E передбачені кріпильні отвори. Між модулем і охолоджувальним елементом необхідно використовувати спеціальну теплопровідну підкладку, змащену термопастою. Застосовуються тисторні модулі SKKT72/12E в різних силових установках — блоках живлення й керування, регуляторах потужності, регуляторах змінного струму, перетворювачах, пристроях запуску та керування електродвигунами, температурних контролерах доменних печей або хімічних процесів, зварювальному обладнанні, а також як випрямляч для перетворювачів змінного струму та ін.
Технічні характеристики силових тиристорних модулів SKKT72/12E: Група Тиристори Схема модуля Робоча напруга 1200 В Напруга утримання відкритого стану 1,9 В Ток комутації 70 А Ток керівного електрода на увімкнення 300 мА Ток керівного електрода на вимкнення 0 А Час вмикання 1 мкс Час вимкнення 80 мкс Тип корпусу SEMIPACK 1 Маса 95 г Розміри 93 × 20 × 30 мм Розшифрування маркування для силових тиристорних модулів SKKT72/12Е: SKKT 72 12 Е SKKT — Силові модулі виробництва фірми Semikron. 72 — Значення максимально допустимого середнього прямого струму. 12 — Значення класу за повторюваною імпульсною зворотною напругою. Е — Особливості конструктивного виконання. Габаритні розміри силових тиристорних модулів SKKT72/12Е:
