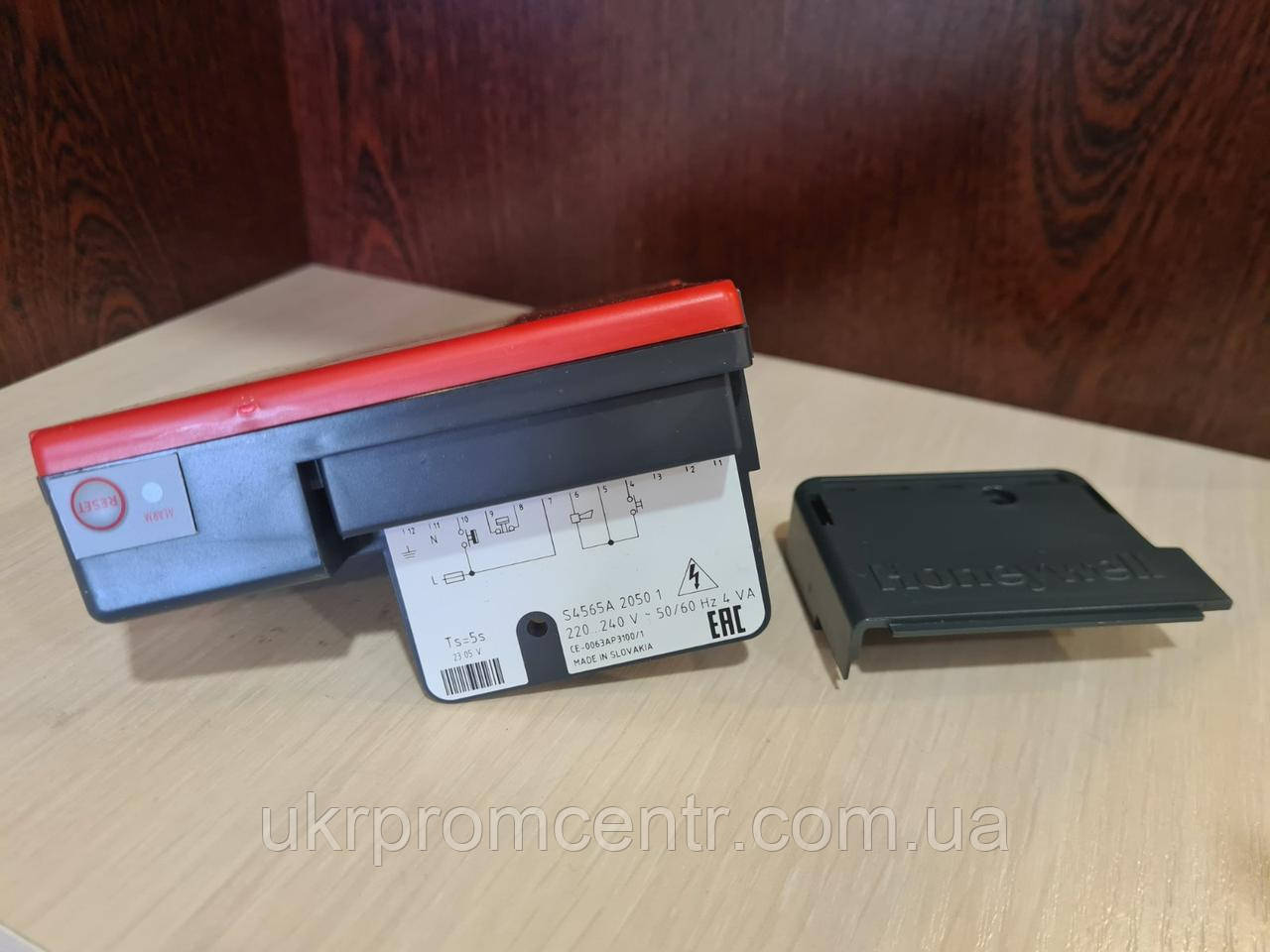

Блок розпалювання Honeywell S4565A2050B

Регулятори розпалювання серій S4565, S4575 і S4585 розроблені спеціально для застосування в газових побутових опалювальних установках. У цих системах регулятори розпалюють серій S4565, S4575 і S4585 використовуються спільно з газовими регуляторами серії VK41. для створення оптимізованої підсистеми аварійного захисту, що забезпечує програмований безпечний розпал і контроль полум'я Головний пальник опалювального встановлення. У серії S4565 передбачені модифікації як для систем з іскровим розпалюванням пальника (DBI), так і для систем із розпалюванням пілотного пальника (IP), що мають певний безпечний час розпалювання.

S4565 Іскрового розпалювання пальника (Direct Burner Ignition = DBI) або розпалювання за допомогою пілотного пальника (Intermittent Pilot ignition = IP) з певним безпечним часом розпалювання для застосувань із вентилятором і без нього, з виявленням полум'я, м'якої або жорсткою блокуванням, додатковим дистанційним скиданням і фіксованими періодами очікування й увімкненням повної пускової послідовності в разі згасання полум'я.

Технічні характеристики:

Модель Суфікс (кінцева буква) A: атмосферна система, іскрове розпалювання пальника

Суфікс B: атмосферна система, іскрове розпалювання пальника, вихід реле контролю полум'я

Суфікс P: як A, за винятком м'якого блокування розпалювання

Суфікс Q: як B, за винятком м'якого блокування розпалювання

Напруга живлення 220... 240 В~, 50/60 Гц (-15%/+10%)

Споживана потужність 4 ВА

Вологість Відносна вологість не більш ніж 90% за температури 40 °C (без конденсації)

Зберігання — 30... 70 °C

Температура навколишнього повітря — 15... 60 °C

Номінальні електричні характеристики:

Сигналізація: 220... 240 В ~, 50/60 Гц, 1 А, cos або не більш ніж 1 мА

Контакт реле контролю полум'я: 220... 240 В ~, 50/60 Гц, 1 А, cos Оптрон контролю полум'я: +5 В, 10 кОм

Електричні з'єднання Високовольтний іскровий розряд: плоска клема 2,8 x 0,5 мм

Контроль полум'я: плоска клемма 4,8 x 0,8 мм

Роз'єми друкованої плати: серії Molex 3003, придатні для стикування з гніздовим кабельним з'єднувачем Molex 3001.
