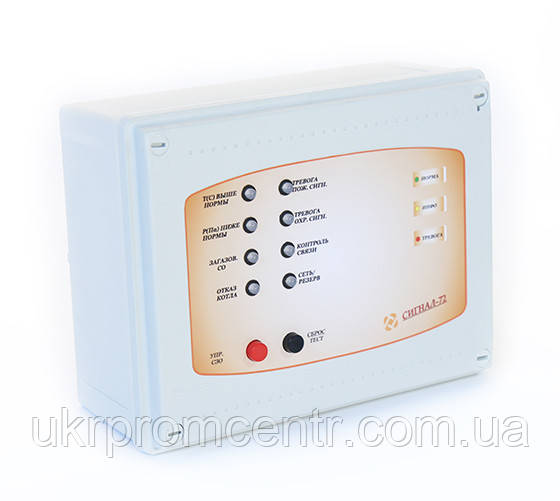

Пульт індикації роботи твердопаливної котельні СИГНАЛ-72
7 400 ₴
- В наявності
- +380 (95) 617-28-80
Пульт «СІГНАЛ 72» призначений для приймання по двох- або тридротовій лінії сигналів про стан роботи газової кісткової з пульта «СИГНАЛ-7», а також звукової та світлодіодної індикації цієї інформації. Пульт має автономний вбудований безперебійний блок живлення.
Пульт «СІГНАЛ-7» призначений для контролю 6 параметрів твердопаливної кісткової, 2 параметрів роботи самого пульта, світлової та звукової індикації аварійних станів цих параметрів і передавання інформації про них на пульт індикації «СІГНАЛ-72» за допомогою мережі MODBUS, а також керування живленням СЗП, насоса, опалювального агрегату. Передбачена робота пульта «СИГНАЛ-7» у складі апаратно-програмного комплексу АПК «Диспетчер-III».
Пульт має вбудований безперебійний блок живлення, що забезпечує живленням, як сам пульт, так і датчик загазованості котельної.
|
№ п/п |
Параметри |
Од. вим. |
Значення |
Пр. |
|
1. Живлення основне |
||||
|
2.1 |
Джерело |
|
Однофазна мережа |
|
|
2.2 |
Напруга |
В |
~220 ± 15% |
|
|
2.3 |
Частота |
Гц |
50± 1 |
|
|
2.4 |
Споживана потужність, не більш ніж |
Вт |
20 |
|
|
2. Живлення резервне (вбудоване) |
||||
|
3.1 |
Джерело |
|
акумулятор |
|
|
3.2 |
Напруга АК |
В |
12 |
|
|
3.3 |
Місткість АК |
А*Ч |
1.2 |
|
|
3.4 |
Струм споживання під час роботи від резерву, не понад |
А |
0.2 |
|
|
3.5 |
Напруга відсічення |
В |
10 ±0,3 |
|
|
3.6 |
Напруга закінчення заряду |
В |
14,0±0,3 |
|
|
3.7 |
Струм заряду акумулятора |
А |
0,4±0,1 |
|
|
3.8 |
Час роботи від акумулятора, не менш ніж |
час |
3 |
|
|
3.9 |
Час повного відновлення АК, не більш ніж |
час |
14 |
|
|
4. Вихід «Линя» (RS485) |
||||
|
4.1 |
Тип |
RS-485, тридротова (двопро-водна) двоспрямована |
||
|
4.2 |
Опір лінії, не більш ніж |
Ом |
600 |
|
|
4.3 |
Довжина лінії, не більш ніж |
км |
2 |
|
|
4.4 |
Кількість сигналів, що передаються |
|
8 |
|
|
4.5 |
Вихідна напруга, не більш |
В |
5 |
|
|
4.6 |
Вихідний струм, не більш ніж |
мА |
100 |
|
|
4.7 |
Тип передавального пульта |
|
«СИГНАЛ-7» |
|
|
Релейний вихід «СЗП» |
||||
|
5.1 |
Тип |
|
релейний |
|
|
5.2 |
Максимальна напруга комутації |
В |
~220В |
|
|
5.3 |
Струм комутації, не більш ніж |
А |
3 |
(для актив-нію навантажень — кі) |
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Виробник | Теплотехніка |
