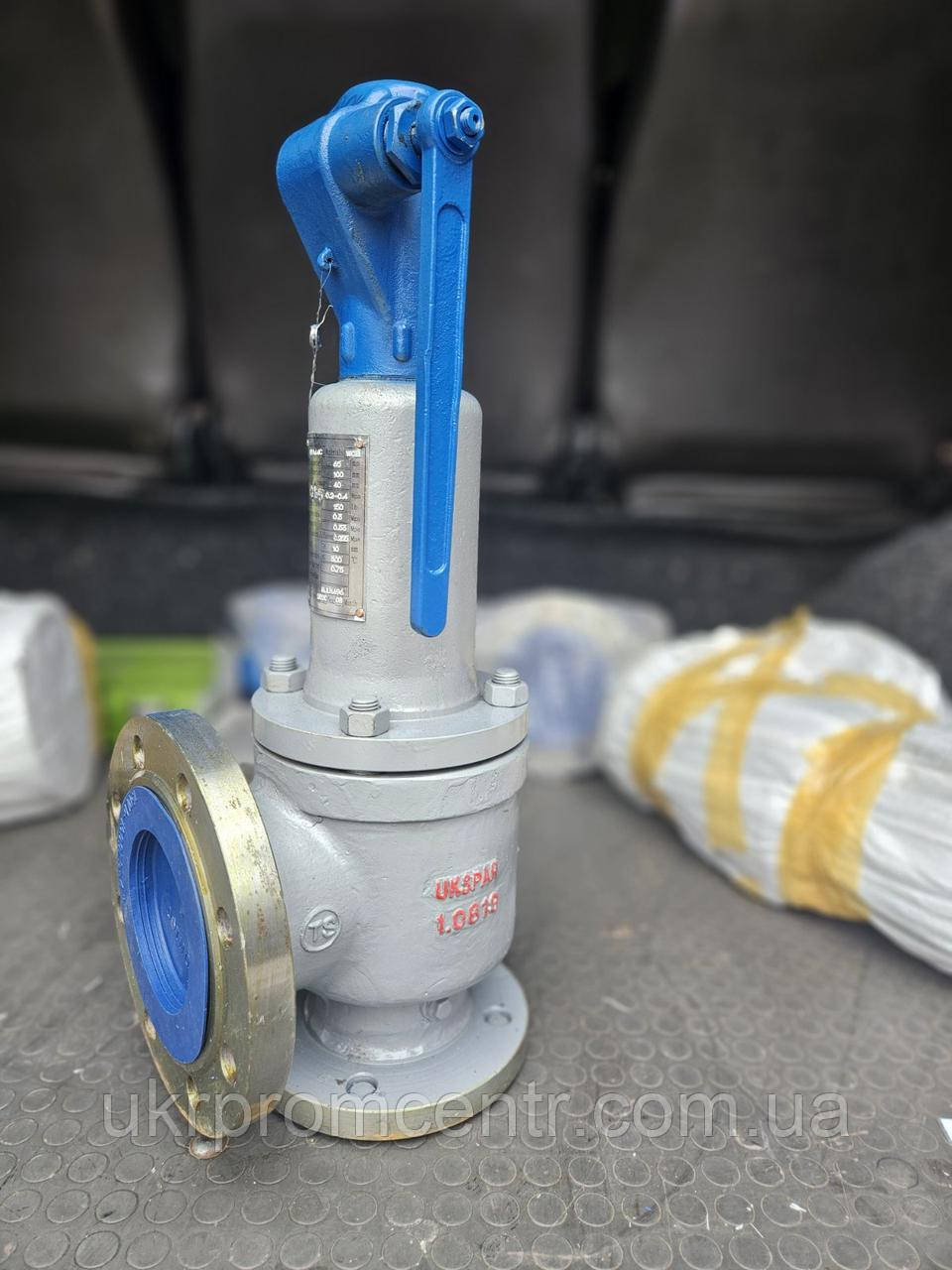

Клапан запобіжний пружинний пропорційний кутовий сталевий фланцевий H111, PN16

Клапан запобіжний пружинний кутовий пропорційний призначений для захисту обладнання від неприпустимого перевищення встановленого тиску. Застосовується в резервуарах, котлах, посудинах і трубопроводах для автоматичного скидання робочої речовини в атмосферу або відвідний патрубок.
У разі, коли викликане тиском зусилля на тарілку клапана дорівнюватиме або буде більше встановленої сили стиснення пружини, настає автоматичне відкриття клапана. Подальше зростання тиску закінчується повним відкриттям клапана.
Клапани поставляються випробуваними, з встановленим тиском відкриття (на вимогу клієнта).

Клапани маркуються на прикріпленій до корпусу заводській табличці. Установлений тиск фіксується шляхом пломбування між ковпаком і кришкою.

Зовнішні поверхні клапана пофарбовані

ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ХАРАКТЕРИСТИКИ
Клас герметичності – А;
Максимальний робочий тиск – 1,6 Мпа;
Діапазон налаштування робочого тиску - 0,06-1,6 Mпa;
Тиск спрацювання - ≥ 1,03 налаштованому робочому тиску;
Тиск гідравлічних випробувань корпуса - 3,0 Mпa;
Робоча температура – від -100С до +250С;
Робочі речовини – вода, водяна пара, повітря.

Складові
1 Корпус сталь EN-1.0619
2 Сідло нерж. сталь EN-1.4021
3 Тарілка нерж. сталь EN-1.4021
4 Направляюча нерж. сталь EN-1.4021
5 Шток нерж. сталь EN-1.4021
6 Пружина сталь пружинна С60
7 Шайба сталь EN-1.0619
8 Втулка сталь EN-1.0619
9 Контргайка сталь EN-1.0619
10 Ручка сталь EN-1.0619
