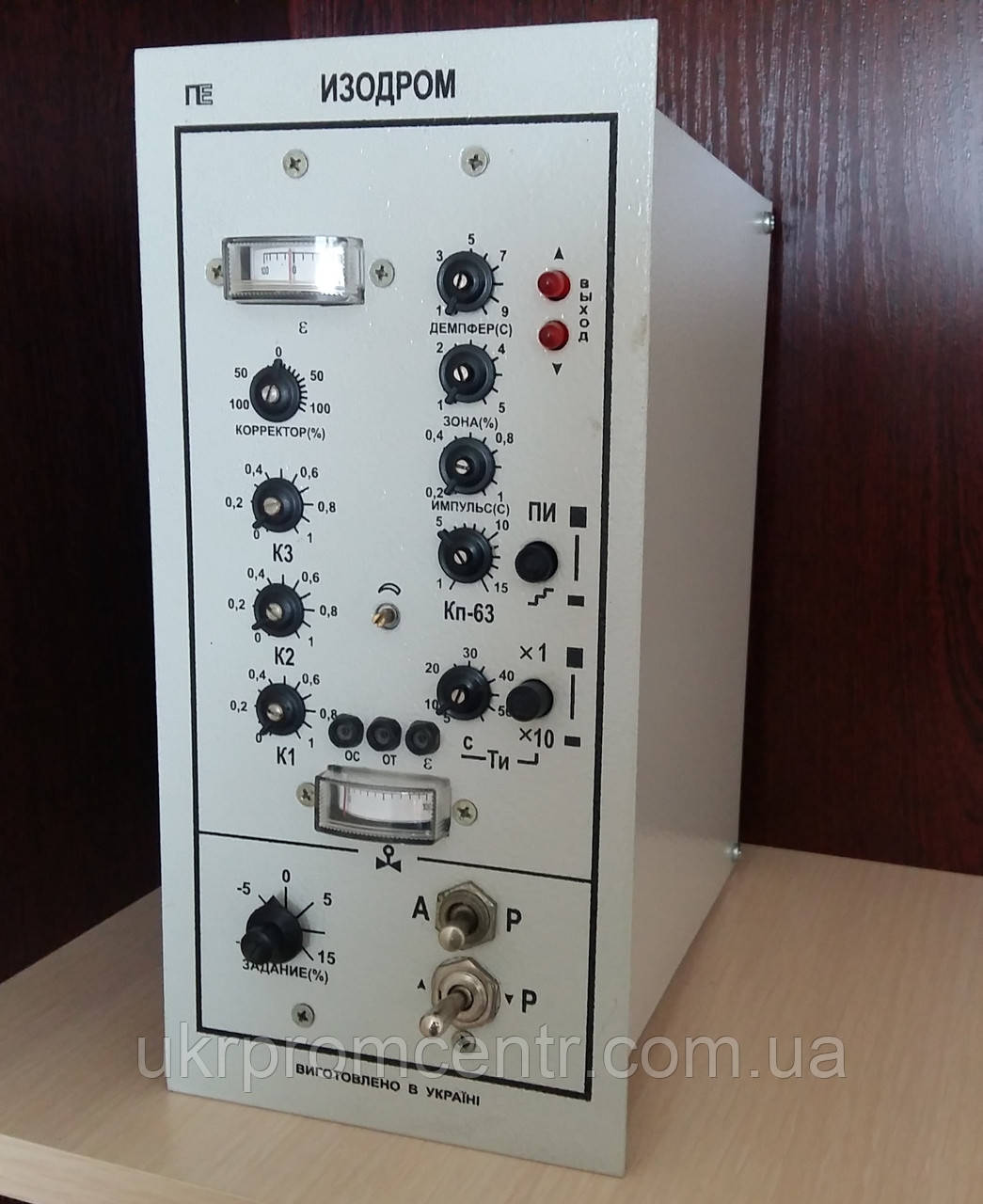

| Тип і номінальний діапазон зміни сигналів |
Тип і кількість вимірюваних перетворювачів |
Позначення пристрою |
Зміна взаємоіндуктивно-сті від 0 до 10 мГн.
Сигнал змінного струму 50 Гц від 0 до 0,5 В |
Від 1 до 3 диференціально-трансформаторних вимірювальних перетворювачів |
ИЗОДРОМ-УМ1 |
| Зміна активного опору термоперетворювача опору на 46 Ом |
Від 1 до 3 термоперетворювачів опору ТСМ50 (100); ТСП50 (100) у діапазоні температур від мінус 50 до плюс 600 0С |
ИЗОДРОМ-УМ2 |
| Зміна уніфікованого електричного сигналу від 4 до 20 мА, Rвх=50 Ом |
Від 1 до 3 будь-яких вимірювальних перетворювачів із струмовим виходом |
ИЗОДРОМ-УМ3 |
|
| 1 1 СТРІВІСТЬ ВИПОВІДАЄ СЛІДУВАЛЬНІ ФУНКЦІЇ: |
1.1 Сумінування та масштабування вхідних сигналів, що надходять від вимірювальних перетворювачів із неуніфікованими (природними) вхідними сигналами та електрично- вихідними сигналами за трьома каналами, а також введення інформації про заданий Значення, формування та посилення сигналу розстроювання.
1.2 Формування на виході електричних імпульсів постійного або змінного струму для керування виконавчими механізмами з постійною швидкістю переміщення:
імпульси напруги постійного пульсувального струму середнього значення, В, 24
зміна стану безконтактних ключів, що допускають комутацію пульсувального постійного або змінного струму за чинного значення до 1,5 А й активного значення напруги зовнішнього джерела живлення вихідних ланцюгів, В, до 250.
1.3 Формування спільно з виконавчим механізмом постійної швидкості пропорційно — інтеграцією — диференціального (ПІД) закону регулювання з широтно-імпульсною модуляцією вихідного сигналу.
1.4 Формування трипозиційного закону регулювання.
1.5 Демпфірування сигналу розоголадження.
1.6 Обмеження мінімального та максимального значення вихідного сигналу керування.
1.7 Ручне керування виконавчим механізмом.
1.8 Настроювання індикації положення виконавчого механізму з нестандартними значеннями параметрів датчиків положення.
1.9 Індикацію положення виконавчого механізму на дворазовому цифровому інді-каторі в діапазоні від (0 +1) до (99-1) з дискретністю ±1,0.
1.10 Індикацію відхилення параметра (розсмоктування) на чотирирозрядному цифровому індикаторі в діапазоні від мінус 99,9 до плюс 99,9 з дискретністю ±0,1.
1.11 Індикацію роботи виходів керування на світлодіодних індикаторах.
|
| 2 ОСНОВНІ ТЕХНІЧНІ ДАНІ |
2.1 Електроживлення пристрою здійснюється від мережі змінного струму напругою (220 ±22) В і частотою (50 ±1) Гц.
2.2 Споживана потужність за номінальної живильної напруги, В •А, не більш ніж 15
2.3 Живлення первинних обмоток диференціально — трансформаторних датчиків осущений — є напругою змінного струму 30 В, 60 мА.
2.4 Ступінь захисту корпусу виробу за ГОСТ 14254-96 — IP 30.
2.5 Габаритні розміри блока, мм, не більш ніж 115 х 240 х 205
Установлювальні розміри, мм, не більш ніж, 100 х 220 х 195
2.6 Маса блока, кг, не більш ніж, 3,5 |
|
|
|
