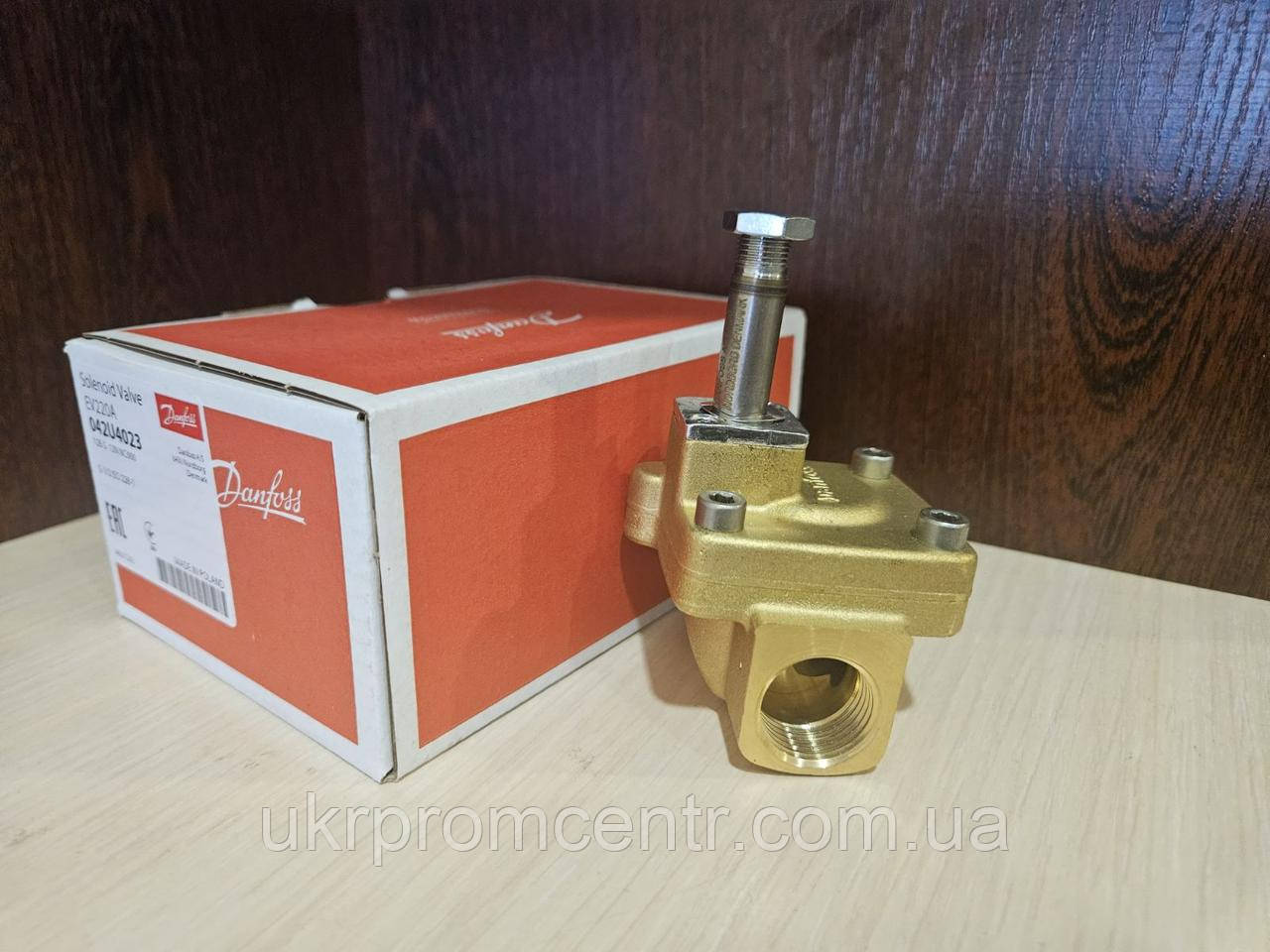

Двохпозиційний двоходовий електромагнітний клапан EV220A

У вартість клапану не входить катушка та роз'єм.

купляється додатково

EV220А: електромагнітний клапан непрямої дії від компанії Danfoss

Серія пристроїв EV220 від компанії Danfoss (Данія) включає не тільки механізми для автоматизації та керування на потужних підприємствах, а й продукцію, яку можна використовувати в умовах обмеженого простору. Двохпозиційний двоходовий електромагнітний клапан із сервоприводом EV220А – яскравий приклад такого пристрою. Широкий модельний ряд дозволяє підібрати механізм відповідно до виду робочого середовища: EPDM – для води, FKM – для олії, повітря та води при tmax 60°C, NBR – для олії та повітря.

Переваги та особливості

Двоходові клапани EV220А вирішують завдання регулювання витрати робочого середовища та підтримки постійного перепаду тиску у пристрої та трубопроводі. Особливостями даного продукту є:

• надійність – завдяки високому ступеню захисту механізму (IP65), наявності корозії стійких ущільнень та латунному корпусу;
• компактність - вага всього 425 г;
• економічність - низьке споживання електроенергії;
• додатковим вбудованим функціям – захист від гідроудару, придушення електромагнітних перешкод;
• широкому діапазону перепадів тиску – 0,2 -16 бар;
• безперебійної роботи за різних температур вмісту – від -30 до + 100°C;
• доступної вартості товару;
• можливості простої інтеграції;
• низька вартість обслуговування.

Двоходовий клапан має основну відмінність від інших запірних механізмів, наприклад, вентилів – він пропускає потік лише в одному напрямку. Важливою перевагою є те, що механізм обладнаний вбудованим електроприводом.

Спосіб дії

Принцип роботи НЗ (нормально закритого) та НВ (нормально відкритого) клапана різняться. Так, наприклад, для НЗ пристрою характерний наступний алгоритм:

1. Котушка не під напругою - пружина якоря піднімає його і перекриває отвір, що регулює. На мембрану впливає тиск (Р) середовища, що надходить через вирівнювальне жерло. Як тільки показники Р на вході та мембрані порівнюються, пластина перекриває головний потік.
2. При подачі електроенергії – регулювальне жерло відкривається, бо його розмір більше, ніж вирівнюючого, то Р на пластину падає і вона піднімається, відкриваючи прохід у магістраль.

Для моделі НВ справедливий зворотний механізм функціонування.

Характеристики приладу

Пристрій має різні технічні характеристики, що збільшує можливості вибору найбільш коректної модифікації:

• час відкриття – 40-5000 мс;
• час закриття - 250-10000 мс;
• пропускна спроможність – 1-32 м3/год;
• Рmax ≤ 50 бар;
• t робочого середовища - від -30 ° С до +100 ° С;
• t оточуюча ≤ +50°С;
• діапазон Р – від 0,2 до 16 бар;
• в'язкість - <50 сСт;
• Ø прохідного перерізу – від 6 до 50 мм;
• тип приєднання: для НВ ¼ – 1 для НЗ ¼ – 2.
