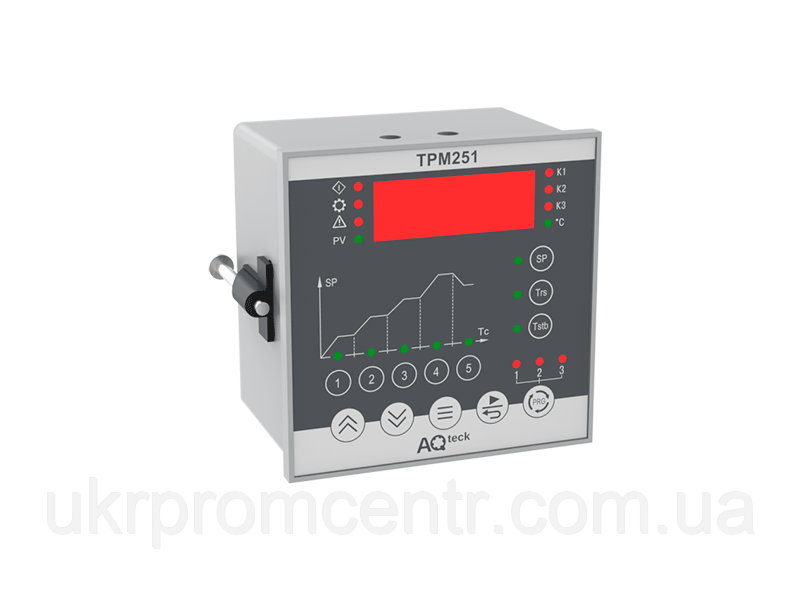

ТРМ251. Одноканальний програмний ПІД-регулятор

Призначення пристрою ТРМ251

Одноканальний програмний ПІД-регулятор ТРМ251 застосовується для керування багатоступінчастими температурними режимами у системах керування електропечами (камерними, елеваторними, шахтними, плавильними тощо.).

Пристрій має зручний, інтуїтивно зрозумілий людино-машинний інтерфейс.

Пристрій випускається у корпусах 2-х типів: настінному Н та щитовому Щ1.

Функціональні можливості пристрою ТРМ251

• Два універсальних входи (основний та резервний)
• Функція резервування датчиків – автоматичне вмикання резервного датчика у випадку відмови основного
• Час опитування входу – 300 мс
• Програмне покрокове ПІД-регулювання – 3 програми технолога по 5 кроків
• Автоналаштування ПІД-регулятора за сучасним ефективним алгоритмом
• Три керувальні виходи:
  – керування виконавчим механізмом (е/м реле, транзисторна або симісторна оптопара, 4...20 мА, вихід для керування зовнішнім твердотільним реле)
  – сигналізація про вихід регульованої величини за встановлені межі (е/м реле)
  – сигналізація про несправності датчика або обриві контура регулювання LBA (е/м реле) або реєстрація (4...20 мА)
• Зручний людино-машинний інтерфейс
• Мережевий інтерфейс RS-485 (протоколи Modbus RTU/ASCII)
• Конфігурування на ПК або з лицьової панелі пристрою
• Функція збереження образу EEPROМ

• Напруга живлення	90...245 В змінного струму
  Частота напруги живлення	47...63 Гц
  Споживана потужність	не більше 6ВА
  Кількість універсальних входів	2 (основний та резервний)
  Мінімальний час опитування датчика	0,3 с
  Кількість вихідних елементів	3
  Тип інтерфейсу зв'язку	RS-485
  Протоколи передавання даних	Modbus RTU, Modbus ASCII
  Швидкість передавання даних:
  – за протоколом ОВЕН	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбіт/с
  – за протоколом Modbus RTU/ASCII	9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбіт/с
  Габаритні розміри (мм) та ступінь захисту корпуса:
  – настінний Н	130х105х65, IP44
  – щитовий Щ1	96x96x70, IP54 зі cторони передньої панелі
  Маса пристрою	не більше 0,5 кг
