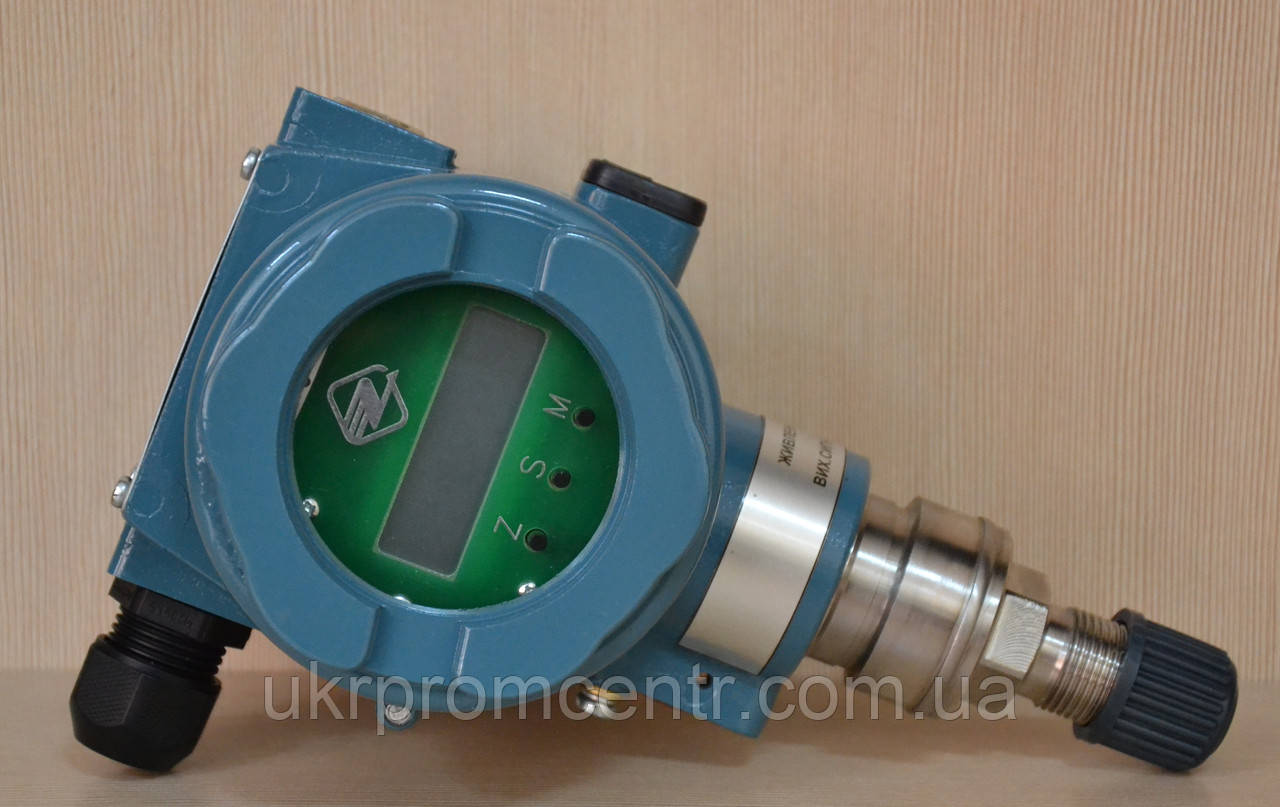

Перетворювач тиску (датчик) Сафір-М, Сафір М

Ізмеряемая

фізична

величина

Позначення

моделі

Верхня межа вимірювань (діапазон вимірювань) в

одиницях вимірювань **

кРа

МРа

Абсолютна

тиск

5030

6,3; 10,0; 16,0; 25,0; 40,0; 63,0

-

5040

10; 16; 25; 40; 63; 100; 160; 250

-

5050 , 5051

63; 100; 160; 250; 400; 630

1,0; 1,6

Надмірне

тиск

5101

0,040; 0,063; 0,100; 0,160; 0,250; 0,400

-

5110

0,16; 0,25; 0,40; 0,63; 1,00; 1,60; 2,50; 4,00*

-

5115

0,40; 0,63; 1,00; 1,60; 2,50; 4,00; 6,30; 10,00

-

5120

1,6; 2,5; 4,0; 6,3;10,0;16; 25,0; 40,0

-

5130, 5133,

51 35

2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0

-

5140, 5142,

5143 , 5145

10; 16; 25; 40; 63; 100; 160; 250

-

5150, 5151,

5152, 5153,

51 55

63; 100; 160; 250; 400;  630

1,0; 1,6

5160, 5161,

5162 , 5163

-

1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0

5170 , 5171

-

6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0*

Розрідження

5201

-0,040; -0,063; -0,100; -0,160; -0,250; -0, 400

-

5210

-0,16; -0,25; -0,40; -0,63; -1,00; -1,60; -2,50;

-4,00*

-

5215

-0,40; -0,63; -1,0; -1,6; -2,5; -4,0; -6,3; -10,0

-

5220

-1,6; -2,5; -4,0; -6,3 ; -10,0; -16,0; ― 25,0; -40,0

-

5230, 5233,

5235

-2,5; -4,0; -6,3; -10,0; -16,0; -25,0; -40,0; -63,0

-

5240, 5242,

5243 , 5245

-10; -16; -25; -40; -63; -100

-

Тиск-розрідження

5301

-0,0200/+0,0200; -0,0315/+0,0315;

-0,0500/+0,0500; -0,0800/+0,0800;

-0,1250/+0,1250; -0,2000/+0,2000

-

5310

-0,08;/+0,08; -0,125/+0,125; -0,200/+0,200;

-0,315/+0,315; -0,500/+0,500; -0,800/+0,800;

-1,250/+1,250; (-2,000/+2,000)*

-

5315

-0,200/+0,200; -0,315/+0,315; -0,50/+0,50;

-0,80/+0,80; -1,25/+1,25; -2,00/+2,00;

-3,15/+3,15; -5,00/+5,00

-

5320

0,80/+0,80; -1,25/+1,25; -2,00/+2,00;

-3,15/+3,15; -5,00/+5,00; -8,00/+8,00;

-12,50/+12,50; -20,00/+20,00

-

5330, 5333,

53 35

-1,25/+1,25; -2,00/+2,00; -3,15/+3,15;

-5,00/+5,00; -8,00/+8,00; -12,50/+12,50;

-20,00/+20,00; -31,50/+31,5 0

-

5340, 5342,

5343 , 5345

-5,0/+5,0; -8,0/+8,0; -12,5/+12,5; -20,0/+20,0;

-31,5/+31,5; -50,0/+50,0;  -100,0/+60,0;

-100,0/+150,0

-

5350, 5351,

5352, 5353,

53 55

-31,5/+31,5; -50,0/+50,0; -100,0/+60,0;

-100,0/+150,0; -100,0/+300,0; -100,0/+530,0;

-100,0/+900,0

-0,1/+1,5

Різниця

тисків

5401

0,10; 0,16; 0,25; 0 ,40; 0,63; 1,00

-

5410

0,16; 0,25; 0,40; 0 ,63; 1,00; 1,60; 2,50; 4,00*

-

5415

0,40; 0,63; 1,00; 1 ,60; 2,50; 4,00; 6,30; 10,00

-

5420 , 5424

1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0

-

5430 , 5434

2,5; 4,0; 6,3; 10,0 ; 16,0; 25,0; 40,0; 63,0

-

5440 , 5444

10; 16; 25; 40; 63; 100; 160; 250

-

5450 , 5454

63; 100; 160; 250 ; 400; 630

1,0; 1,6

5460

-

1,0; 1,6; 2,5;

4,0; 6,3; 10,0

5464

-

1,6; 2,5; 4,0;

6,3; 10,0; 16,0

Гидроста-політична

тиск

5520

1,6; 2,5; 4 ,0; 6 ,3; 10,0; 16,0; 25,0; 40,0

-

5530

2,5; 4,0; 6 ,3; 1 0,0; 16,0; 25,0; 40,0; 63,0

-

5540

10; 16; 25 ; 40; 63; 100; 160;  250

-

5550

160; 250; 400; 630

1,0; 1,6
