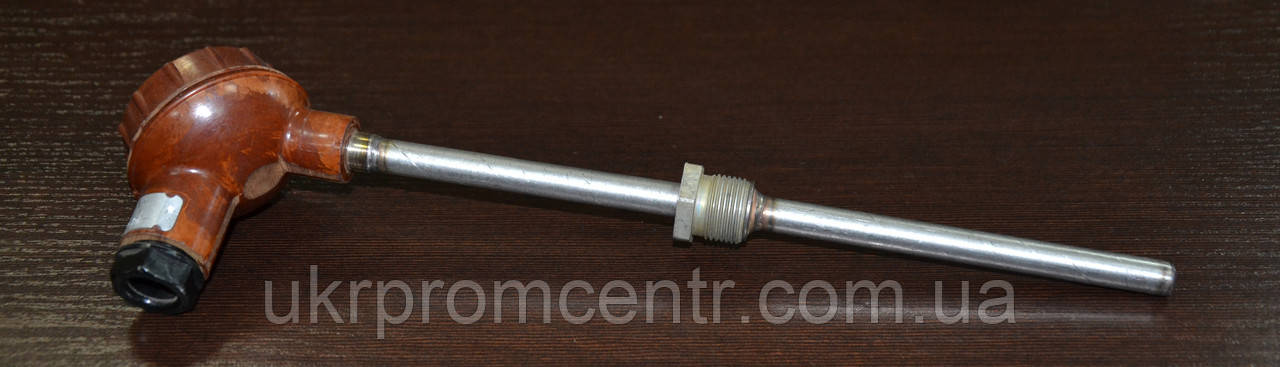

Термометр опору ТСМ1088, ТСП1088, ТСМ-1088, ТСП-1088

Призначені для вимірювання температури рідких і газоподібних середовищ у різних галузях промисловості.

Робочий діапазон вимірюваних температур, °C
для ТСП-1088
для ТСМ-1088
Умовне позначення НСХ перетворення (ГОСТ 6651)
для ТСП-1088
для ТСМ-1088
Клас допуску (ГОСТ 6651)
для ТСП-1088
для ТСМ-1088

от -200 до +500
от -50 до +150

50П, 100П
50М, 100М

А, В
А, В, С

Схематичне зображення з'єднань (ГОСТ 6651)

для ТСП-1088
для ТСМ-1088
Кількість чутливих елементів
для ТСП-1088
для ТСМ-1088
Показник теплової інерції, з, не більш ніж
для ТСП-1088 (рис.1,2,6), ТСМ-1088 (мал.1,2)
для ТСП-1088 (мал.3,4,5), ТСМ-1088 (мал. 3)
Умовний тиск вимірюваного середовища P_у, МПа
для ТСП/ТСМ-1088 (мал. 1)
для ТСП-1088 (мал. 3,4,6), ТСМ-1088 (мал.3)
для ТСП-1088 (мал. 2,5), ТСМ-1088 (мал.2)
Матеріал захисної арматури
Матеріал головки термоперетворювача

2, 3, 4, 4С
2, 4

1 або 2
1

40
20

10
6,3
0,4
сталь 08Х13,12Х18Н10Т, Х23Ю5 — для ТСП-1088,
сталь 08Х13 — для ТСМ-1088
пресматеріал
АГ-4В ― для ТСП-1088 або
пропілен — для ТСМ-1088

Головка термоперетворювача водозахищеного виконання.
Термоперетворювачі можуть комплектуватися:

рис. 1,6 на P_у= 25 МПа
рис. 2,5 на P_у=0,4 МПа
рис. 3,4 на P_у=50 МПа

гільзою захисний 5Ц4.819.015
штуцером пересувним 5Ц4.473.002
гільзою захисний 5Ц4.819.016

Рис.1

L,мм

80*

100*

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Рис.2

L,мм

320

500

800

1000

1250

1600

2000

Рис.3

L,мм

120

160

200

250

320

400

500

630

800

1000

Рис.4

L,мм

60

80

120

160

200

250

320

400

500

630

Рис.5

L,мм

400

500

1600

2500

Рис.6

L,мм

400
