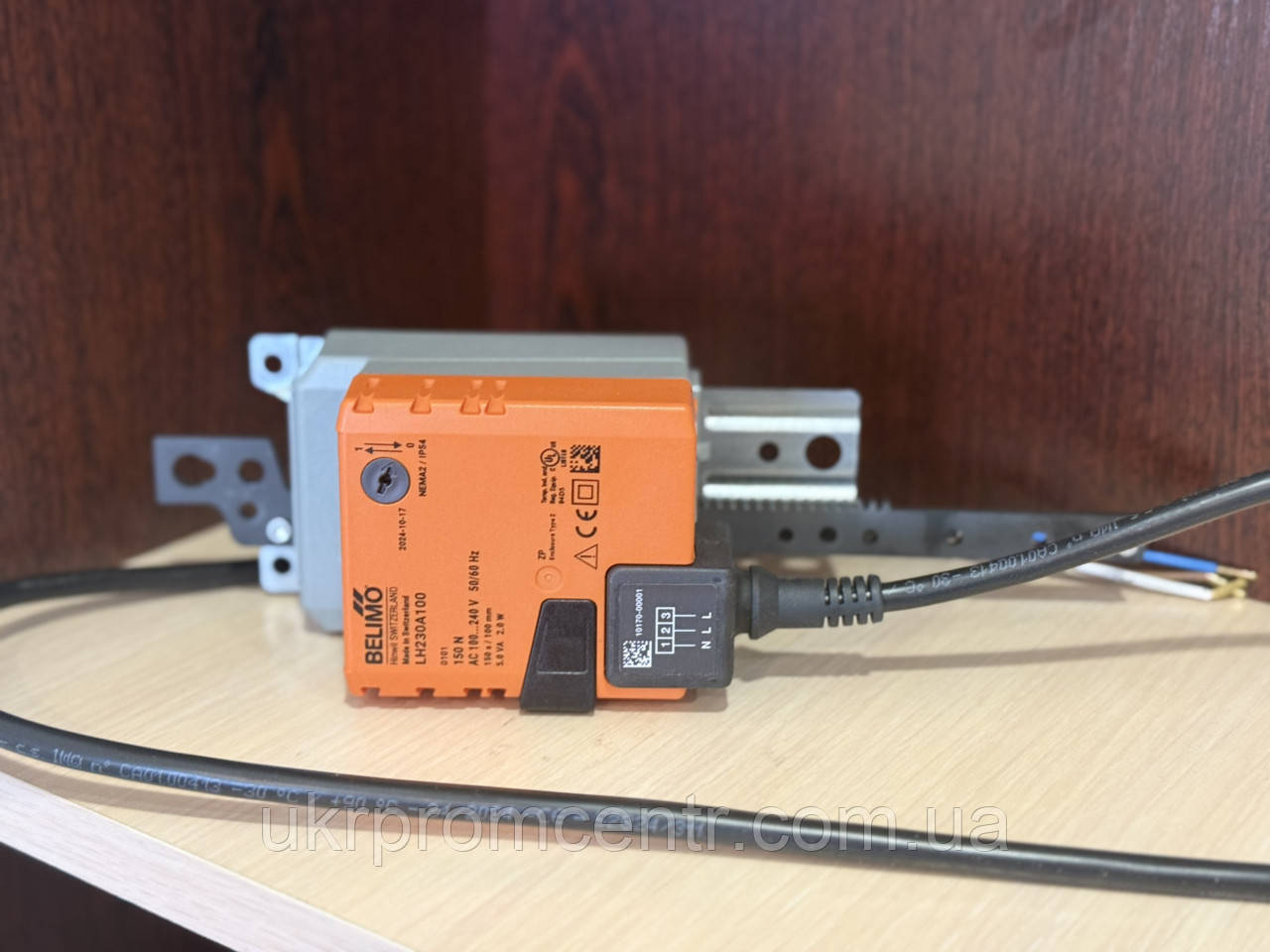

Belimo LH230A100 Електропривод лінійної дії (хід 0-100 мм)

Електропривод керування повітряними заслінками Belimo LH230A100

Електропривід Belimo LH230A100 з ходом штока 100 мм є лінійним приводом без поворотної пружини та застосовується для керування повітряними заслінками площею до 1 м2 у системах вентиляції та кондиціювання. Приводи управляються за 3-х точковою схемою або за схемою відкрито/закрито. Час ходу становить 150 с/100 мм. Робоча напруга – 230 В~/= .

Особливості електроприводу:

• Застосування без поперечного навантаження. Електропривод кріпиться гвинтами в 3-х точках безпосередньо до корпусу заслінки. Верхня частина штока кріпиться до рухомої частини клапана (заслінки ковзання).
• Застосування із поперечним навантаженням. Обов'язкове застосування монтажного комплекту. Максимально можливий кут відхилення приводу від основи становить 10°, в бік та вгору.
• Ручне керування. Можливе ручне керування за допомогою кнопки із самоповерненням (при натиснутій кнопці редуктор виводиться із зачеплення).
• Налаштування ходу штока. Хід штока регулюється за допомогою механічних упорів із кроком 20 мм.
• Висока функціональна надійність. Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і автоматично зупиняється при досягненні кінцевих положень.

Електрична схема підключення

Характеристики товара: Belimo LH230A100 Електропривод лінійної дії (хід 0-100 мм)

Електричні параметри привода

Робочі умови

Функціональні параметри привода
