Компактні реле температури MBC 8100: призначення та особливості
У деяких технологічних схемах з керуючим та контролюючим приладом висуваються суворі вимоги до габаритів комплектуючих. Якщо необхідний контроль температурних показників робочого середовища, тиску в системі та надійність функцій при компактності розміру, варто звернути увагу на серію MBC від данської компанії Danfoss. Модель MBC 8100 відрізняється невеликим розміром та блоковою конструкцією.
Призначення
У металургійній, хімічній, нафтохімічній, енергетичній, суднобудівній та інших галузях промисловості існує безліч процесів, у яких необхідно контролювати температуру та тиск робочих середовищ. Для контролю дизельних установок, компресорів та генераторних станцій застосовують реле температури MBC 8100. Пристрій також служить для подачі сигналу, що свідчить про аварійну ситуацію.
Відмітні особливості
Просту, але надійну конструкцію приладу відрізняє:
- висока точність спрацьовування в широкому діапазоні t ° - від -40 ° С до +70 ° С;
- перемикач миттєвої дії;
- можливість постачання із позолоченими контактами;
- малий опір контактів;
- фіксований мінімальний диференціал;
- повторюваність показників;
- широкий діапазон робочих середовищ;
- підвищена ударостійкість та вібростійкість;
- можливість встановлення у блокову систему.
MBC 8100 відноситься до волюметричного типу. Його принцип дії заснований на тому, що в термобаллоні та капілярній трубці знаходиться якась речовина (наповнювач), тиск якої змінюється зі зміною температури. Таким чином, його принцип дії такий самий, як і в реле тиску.

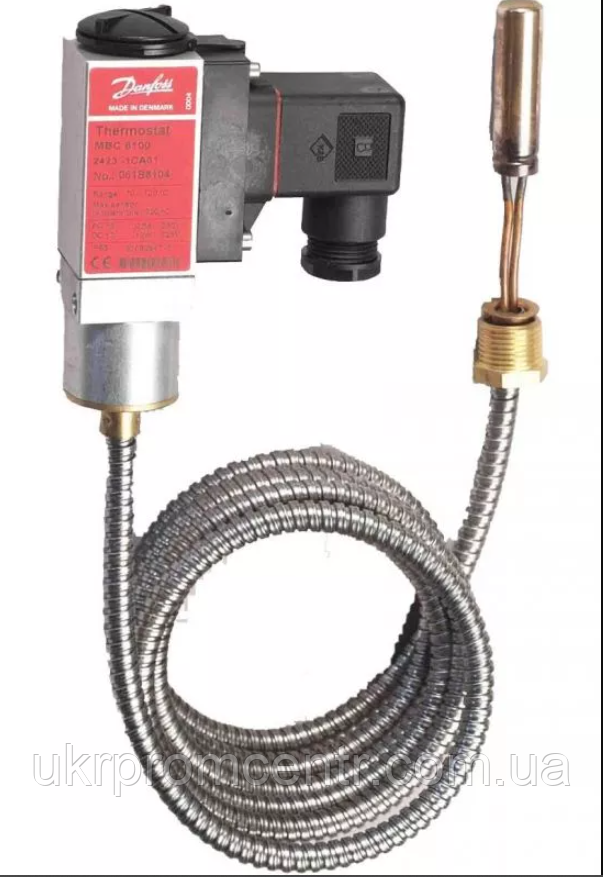

Так як пристрій розроблено для важких умов, ці частини мають додатковий захист. Оболонка термобаллону з латуні/нержавіючої сталі та армована капілярна трубка дозволяють застосовувати термостат як усередині приміщень, наприклад, у машинному відділенні судна, що вібрує, так і на відкритих робочих майданчиках при критичних значеннях навколишнього середовища.
Технічні характеристики моделі
Моделі картриджного типу характеризуються компактними розмірами і малою вагою, що дозволяє монтувати їх економлячи місце. Так, наприклад, вага приладу із жорстко закріпленим термоелементом складає всього 250 г, а з капілярною трубкою – 270 г. Висота самого пристрою без термоелемента – 99 мм, а ширина – 84 мм.
Назва характеристики |
MBC 8100 |
---|---|
t° повітря робочої зони |
- 40°С – +70°С |
Діапазон налаштування |
+20°С – +120°С -10°С – +150°С (з армованою капілярною трубкою та термобалоном) |
Диференціал t° |
3-6°С |
t°max датчика |
+130°С – +220°С; +80°С – +250°С(з армованою капілярною трубкою та термобалоном) |
Допустиме електричне навантаження |
AC-15 (індуктивне навантаження): 0,5 А, 250 В |
Клас захисту корпусу |
IP 65 |
Вібрація |
2-30 Гц |
За допомогою обертання спеціального гвинта встановлюється діапазон t і одночасно величина фіксованого диференціала.
Доступні для замовлення модифікації - MBC 8100, Компактні реле температури блочного типу для суднобудування
Код замовлення | Тип | Діапазон настройки °C |
Довжина кап. трубки, м |
Диференціал °C | Клас захисту |
061B800266 | MBC 8100 | 20 – 60 °C | - | 3 K | IP 65 |
061B800366 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B800466 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B800566 | MBC 8100 | 60 – 150 °C | - | 6 K | IP 65 |
061B800866 | MBC 8100 | 70 — 120 °C | - | 4 K | IP 65 |
061B802866 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B808966 | MBC 8100 | 60 – 150 °C | - | 6 K | IP 65 |
061B809066 | MBC 8100 | 60 – 150 °C | - | 6 K | IP 65 |
061B810166 | MBC 8100 | -10 – 30 °C | 2 m | 3 K | IP 65 |
061B810266 | MBC 8100 | 20 – 60 °C | 2 m | 3 K | IP 65 |
061B810366 | MBC 8100 | 50 – 100 °C | 2 m | 4 K | IP 65 |
061B810466 | MBC 8100 | 70 — 120 °C | 2 m | 5 K | IP 65 |
061B810566 | MBC 8100 | 60 – 150 °C | 2 m | 6 K | IP 65 |
061B810766 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B810866 | MBC 8100 | 70 — 120 °C | 2 m | 5 K | IP 65 |
061B811266 | MBC 8100 | 70 — 120 °C | 2 m | 5 K | IP 65 |
061B811466 | MBC 8100 | 20 – 60 °C | 2 m | 3 K | IP 65 |
061B811666 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B811866 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B812066 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B812266 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B812566 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B813166 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B813966 | MBC 8100 | 70 — 120 °C | 2 m | 4 K | IP 65 |
061B814166 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B814866 | MBC 8100 | 60 – 150 °C | 2 m | 6 K | IP 65 |
061B815266 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B815366 | MBC 8100 | 70 — 120 °C | 2 m | 4 K | IP 65 |
061B817766 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B818266 | MBC 8100 | 70 — 120 °C | - | 5 K | IP 65 |
061B818566 | MBC 8100 | 70 — 120 °C | - | 4 K | IP 65 |
061B820166 | MBC 8100 | -10 – 30 °C | 2 m | 3 K | IP 65 |
061B820366 | MBC 8100 | 50 – 100 °C | 2 m | 4 K | IP 65 |
061B820566 | MBC 8100 | 60 – 150 °C | 2 m | 6 K | IP 65 |
061B820766 | MBC 8100 | -10 – 30 °C | - | 3 K | IP 65 |
061B820866 | MBC 8100 | -10 – 30 °C | - | 3 K | IP 65 |
061B825666 | MBC 8100 | 50 – 100 °C | - | 4 K | IP 65 |
061B825766 | MBC 8100 | 20 – 60 °C | - | 3 K | IP 65 |
061B825866 | MBC 8100 | 70 — 120 °C | - | 4 K | IP 65 |
Основні атрибути | |
---|---|
Виробник | Danfoss |
- Ціна: від 17 900 ₴
