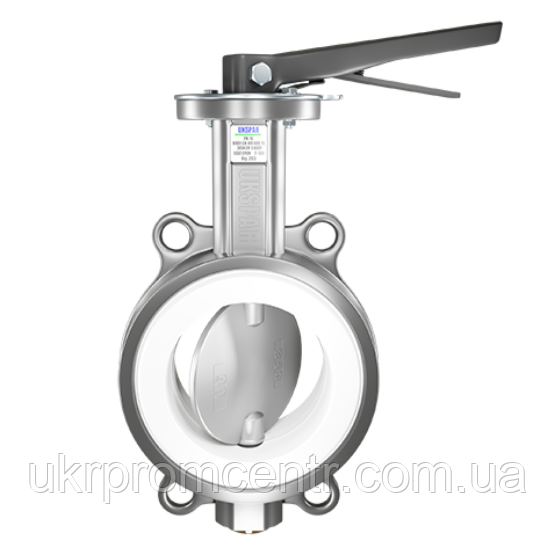

Баттерфляй, затвор дисковий поворотний міжфланцевий чавун, диск - нж сталь 316
від 2 000 ₴
- В наявності
- +380 (95) 579-37-60
- +380 (97) 992-08-79Лілія
- +380 (95) 617-28-80
Затвор застосовується в якості регулюючого і запірного пристрою для перекриття потоку робочого середовища.
|
DN |
HA |
HB |
HC |
(мм) |
L |
ФА |
ФС |
n - Ф |
Вага (кг) |
|
40 |
63 |
115 |
30 |
|
33 |
12.7 |
110 |
4-18 |
2,60 |
|
50 |
66 |
130 |
30 |
|
43 |
12.7 |
125 |
4-18 |
3,00 |
|
65 |
75 |
140 |
30 |
|
46 |
12.7 |
145 |
4-18 |
3,60 |
|
80 |
95 |
150 |
30 |
|
46 |
12.7 |
160 |
8-18 |
4,15 |
|
100 |
107 |
170 |
30 |
|
52 |
15.8 |
180 |
8-18 |
5,75 |
|
125 |
122 |
185 |
30 |
|
56 |
19.05 |
210 |
8-18 |
7,00 |
|
150 |
134 |
205 |
30 |
|
56 |
19.05 |
240 |
8-23 |
9,00 |
|
200 |
168 |
235 |
36 |
|
60 |
22.2 |
295 |
12-23 |
14,50 |
|
250 |
200 |
270 |
36 |
|
68 |
28.6 |
355 |
12-27 |
20,50 |
|
300 |
237 |
305 |
36 |
|
78 |
31.8 |
410 |
12-27 |
33,00 |
Характеристика:
• Клас герметичності: "А"
• Тиск: 1,6 МПа
• Температура: до +150 °C
• Робоче середовище: вода, повітря, газ, нафтопродукти, слабоагресивні середовища, харчові середовища.
|
№ |
Складові |
Матеріали |
|
1 |
Корпус |
ков. чавун EN-GJS400-15 |
|
2 |
Диск |
н/ж сталь EN-1.4401 |
|
3 |
Ущільнення |
PTFE |
|
4 |
Вал |
н/ж сталь EN-1.4006 |
|
5 |
Ущільн. кільце |
PTFE |
|
6
|
Втулка |
бронза
|
- Ціна: від 2 000 ₴
