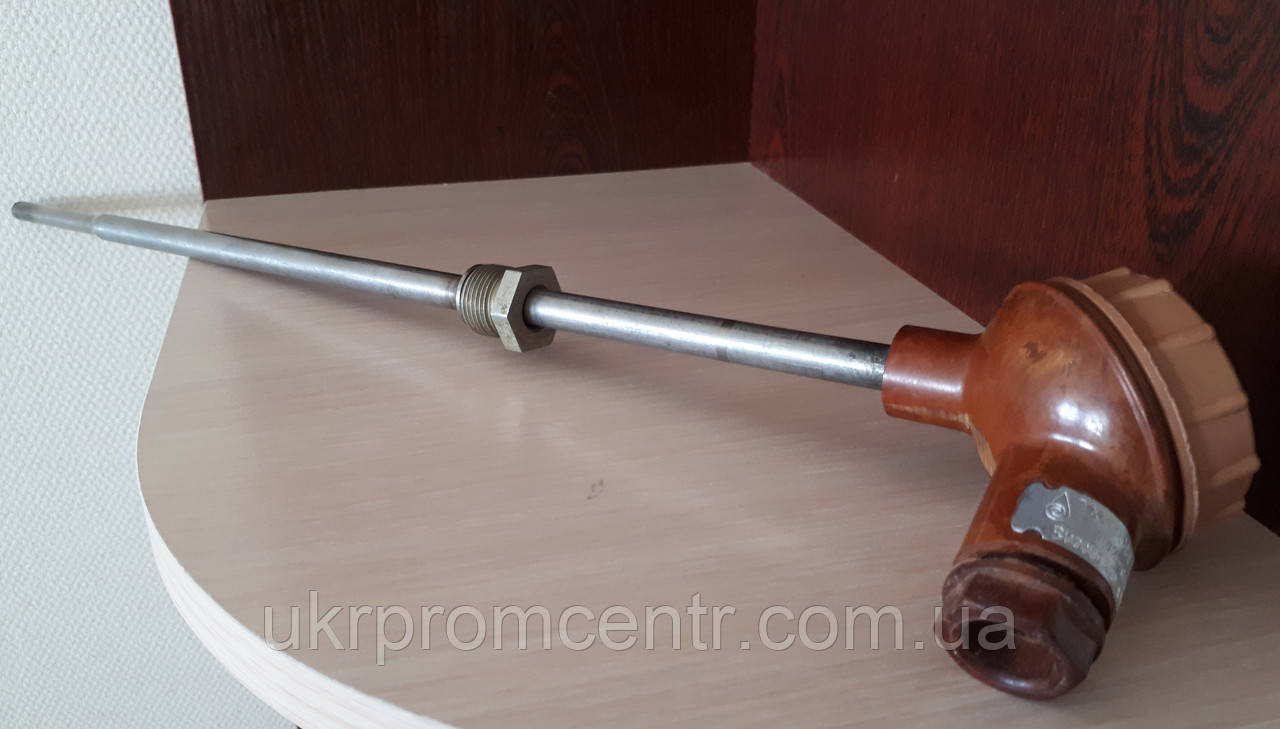

Термопара ТХА-2088, ТХК-2088, термоперетворювач

Термоперетворювач електричний ТХА-2088 і ТХК-2088 застосовуються для вимірювання температури газоподібних і рідких хімічно неагресивних середовищ, а також агресивних середовищ, які не руйнують матеріал захисної арматури.

для ТХА-2088
для ТХК-2088
Клас (ГОСТ 6616)
Кількість робочих спаїв для ТХА/К-2088
Показник теплової інерції, з, не більш ніж
для ТХА/К-2088, рис.1, 4
для ТХА/К-2088, рис.2
для ТХА/К-2088, рис.3
 (з ізольованим робочим спаєм)
для ТХА/К-2088, рис.3
(з неізольованим робочим спаєм)
Умовний тиск вимірюваного середовища P_у, МПа
для ТХА/К-2088 рис. 1
для ТХА/К-2088 рис. 2, 3
Матеріал головки

К
L
1 або 2
1 або 2

50
40
20

8


0,4
6,3
пресматеріал АГ-4В

Головка термоперетворювача водозахищеного виконання.

Тип термоперетворювача

Робочий діапазон вимірюваних температур, °C

Матеріал захисний
арматури (сталь)

ТХА-2088
рис. 1, 2, 3

от -40 до +900

08Х20Н14С2

ТХА/К-2088 рис. 1, 2, 3, рис.4 L>40 мм

от -40 до +600

08Х13, 12Х18Н10Т(08Х18Н10Т)

ТХА/К-2088
рис. 4 L<40 мм

от -40 до +400

08Х13, 12Х18Н10Т(08Х18Н10Т)

ТХА-2088 рис.2

от -40 до +400

10Х17Н13М2Т

Термоперетворювачі можуть комплектуватися:

рис.1 на P_у= 0,4 Мпа
рис.2 на P_у= 25 Мпа
рис.3 на P_у=50 Мпа

штуцером пересувним 5Ц4.473.002
гільзою захисний 5Ц4.819.015
гільзою захисний 5Ц4.819.016

Рис.1

L,мм

320

500

800

1000

1250

1600

2000

Рис.2

L,мм

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

Рис.3

L,мм

120

160

200

250

320

400

500

630

800

1000

d,мм

14

18

l,мм

100

80

120

80

160

100

200

L,мм

10

20

40

80

100

200

d,мм

18

Рис.4

l,мм

160

80

320

250

120

170

200

L,мм

250

320

400

500

630

800

d,мм

18

l,мм

200

L,мм

1000

1250

1600
