Термоперетворювач опору ТСМ-0989Р, ТСП-0989Р

Призначені для вимірювання температури газу, полиглицериновой пасти, газоподібного кисню, водню, азоту, вуглекислого газу, окису вуглецю, вуглеводню, сурмянистого водню, туману сірчаної кислоти. Термоперетворювачі мають вибухобезпечний рівень вибухозахисту, видом вибухозахисту "вибухонепроникна оболонка", маркування вибухозахисту IExdllСТ6, знак "Х" і високий ступінь механічної міцності.

Робочий діапазон вимірюваних температур, °С
для ТСП-0989Р
для ТСМ-0989Р

від -200 до +400
від -50 до +150

Умовне позначення НСХ перетворення (ГОСТ 6651)

для ТСП-0989Р
для ТСМ-0989Р
Клас допуску (ДСТУ 6651) для ТСП-0989Р
для ТСМ-0989Р
Схематичне зображення з'єднань (ГОСТ 6651)
Кількість чутливих елементів
Показник теплової інерції, с, не більше
Умовний тиск вимірюваного середовища P_у, МПа
Матеріал захисної арматури
Матеріал головки термоперетворювача

50П, 100П
50М
В
З

2,3
1 або 2
6,5

16
сталь 12Х18Н10Т
пресматеріал АГ-4В

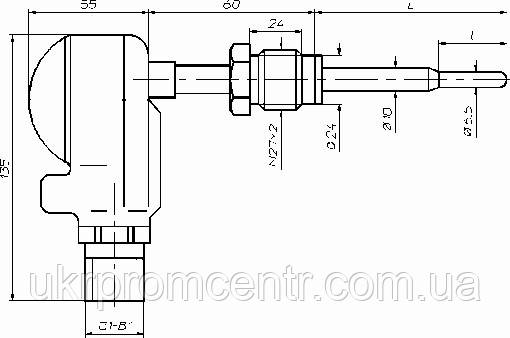

Головка термоперетворювача водозахищеного виконання.

L,мм

60

80

100

120

160

200

250

320

400

500

630*

800*

1000*

1250*

1600*
