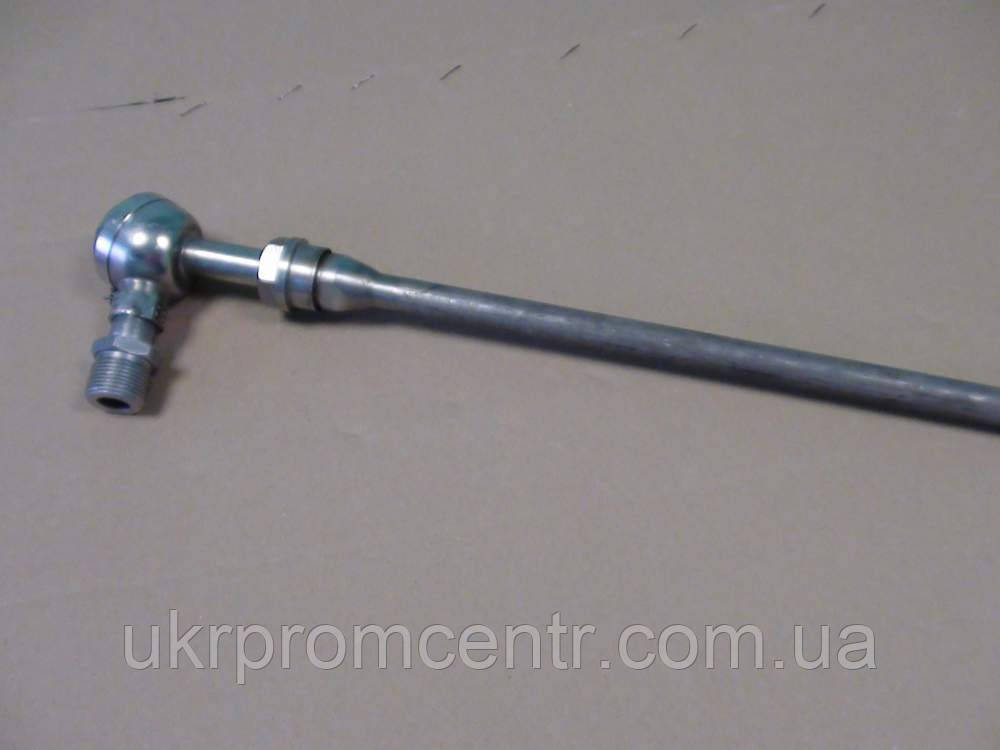

Термоперетворювач ТХА-706-02, термопара ТХА706

Призначений для вимірювання температури в доменному виробництві кошникового та периферійного газів, кладки шахти доменної печі.

Робочий діапазон вимірюваних температур, °C от -50 до 1050

Літерне позначення НСХ перетворення (ГОСТ 6616-94) K

Клас 2

Кількість робочих спаїв:

для рис. 1, 2 1

для рис. 3, 4 2

Показник теплової інерції, с, не більш ніж 50

Умовний тиск вимірюваного середовища, Pу, МПа 1,6

Матеріал захисної арматури сплав ХН45Ю

Матеріал головки сталь 12Х18Н10Т

Ступінь захисту від пилу та води IP55

Головка (рис. 3, рис. 4) має два сальники для приєднувального кабелю.

Габаритний кресляр

Рис.1

Рис.2

Рис.3

Рис.4

Можливе виготовлення термоперетворювачів із характеристиками та конструкцією згідно з вимогами замовника.
