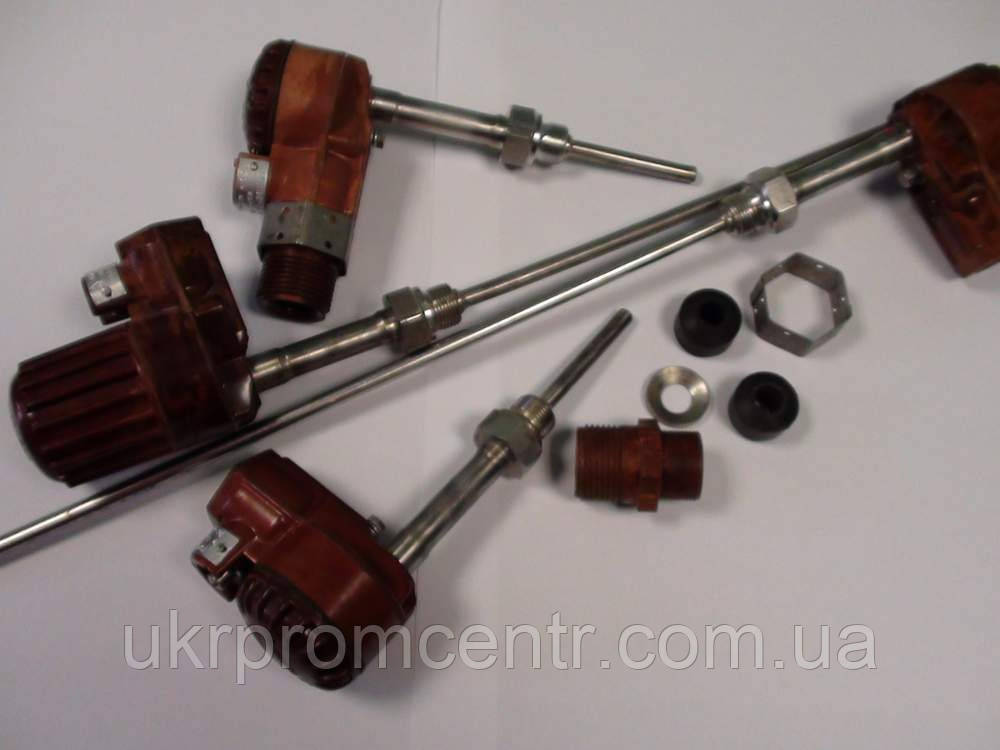

Термоперетворювач ТХА-1087, ТХК-1087 термопара

Призначені для вимірювання температури: азотоводорідної суміші та газів після згоряння природного газу (H₂, N₂, CO, O₂, H₂O, CH₄),
газоподібного та рідкого аміаку, природ ніго та конвертованого газу, моноетанолоамінового розчину з домішками сірководню (H₂S) і сернистого ангідриду (SO₂) (мал. 1, 2); турбінних олій у системі змащення
 підшипників у виробництві аміаку (мал. 3);
в ємностях і трубопроводах, що містять середовища, у яких стійкий матеріал захисної арматури, за швидкості рідини до 3 м/с, газу — до 40 м/с (мал. 4). Термоперетворювачі мають вибухобезпечний рівень вибухозахисту "взрівонепроникна оболонка" та маркування вибухозахисту "IExdIICT6".

Робочий діапазон вимірюваних температур, °C
для ТХА-1087 (мал. 1, 2)
для ТХК-1087 (мал. 1, 2)
для ТХК-1087 (мал. 3, 4)

от 0 до 800
от 0 до 600
от 0 до 300

Літерне позначення НСХ перетворення (ГОСТ 3044)

для ТХА-1087
для ТХК-1087
Клас (ГОСТ 6616)
Кількість робочих спаїв
Показник теплової інерції, с, не більш ніж
для ТХА/К-1087 (мал. 1, 2)
для ТХК-1087 (мал. 3)
для ТХК-1087 (мал. 4)
Умовний тиск вимірюваного середовища P_у, МПа
для рис. 1
для рис. 2
для рис. 3
для рис. 4
Матеріал захисної арматури

K
L
2
1 або 2

20
8
25

16 або 2,5
1
0,4
20
сталь 12Х18Н10Т или 10Х17Н13М2Т

Для під'єднання до вторинного приладу (поттенціометра, логометра тощо) термоперетворювачі можуть комплектуватися монтажним комплектом 4.065.000 відповідно під кабель у трубі або під кабель бронований.

Рис.1,2

L,мм

200

250

320

400

500

1250

2000

Рис.3

160

200

250

320

400

500

630

800

1000

1250

1600

Рис.4

50

60

80

100

120

160

200

250

320
