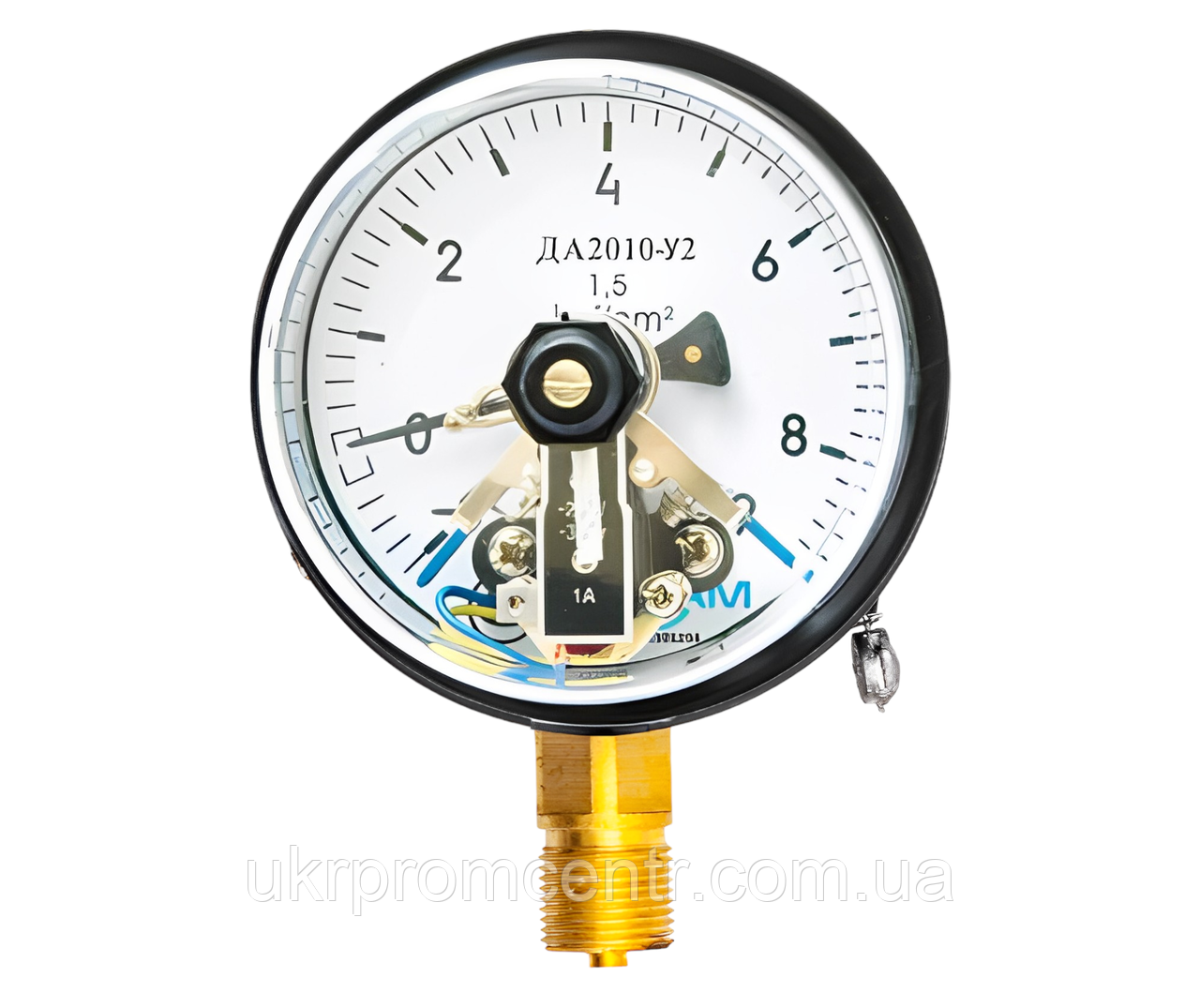

Мановакуумметр електроконтактний ДА2010-У2

Мановакуумметр ДА2010-У2 призначений для вимірювання надлишкового та вакуумметричного тиску рідин, що не кристалізуються, пари, газу неагресивних до матеріалів деталей, що контактують з вимірюваним середовищем і сигналізації (замикання / розмикання електричних ланцюгів) при досягненні заданої межі тиску.
Вимірюване середовище має бути неагресивним, по відношенню до мідних сплавів.

Мановакуумметр ДА2010-У2 у стандартному виконанні виготовлений з наступних матеріалів:

корпус – зі сталі,

скло – органічне,

механізм та штуцер – латунний сплав.
Чутливий елемент пристрою – трубка Бурдона. Вона і реагує  на зміну тиску.

Сигналізаційний пристрій за підключенням зовнішніх ланцюгів має виконання V за ГОСТ 2405-88, яке є базовим.

Сигналізаційний пристрій може виготовлятися в  таких виконаннях:

III - два розмикаючі контакти. Лівий покажчик (min) - синій. Правий покажчик (mах) - червоний.

IV - два замикаючі контакти. Лівий покажчик (min) - червоний. Правий покажчик (mах) - синій.

V - лівий контакт розмикаючий (min). Правий контакт замикаючий (mах) Обидва покажчики сині. Стандарт

VI - лівий контакт замикаючий (min). Правий контакт розмикаючий (mах). Обидва покажчики червоні.

Опис
Характеристики ДА2010-У2
Базове виконання корпусу     РШ, без фланця   ОШ (під замовлення)
Діаметр корпусу, мм 100
Різьба з'єднувального штуцера М20х1,5
Клас точності 1,5 ( під замовлення 1,0)
Ступінь захисту IP 40 (під замовлення IP 54)
Віброзахищеність за ГОСТ 12997-84 N2
Стійкість до кліматичних впливів за ГОСТ15150-69 У2, але від -50 до +60 °С.
Діапазони вимірюваного тиску, МПа Від -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
Виконання сигналізуючого пристрою за ГОСТ 2405-88 V (III, IV, VI)
Матеріал корпусу Сталь
Штуцер, трубчаста пружина    Латунь, бронза
Трибко-секторний механізм Бронза, латунь, нержавіюча сталь
Скло Органічне
Середній термін служби виробу 12 років
Гарантійний термін експлуатації 1 рік
Маса, не більше 0,6 кг
