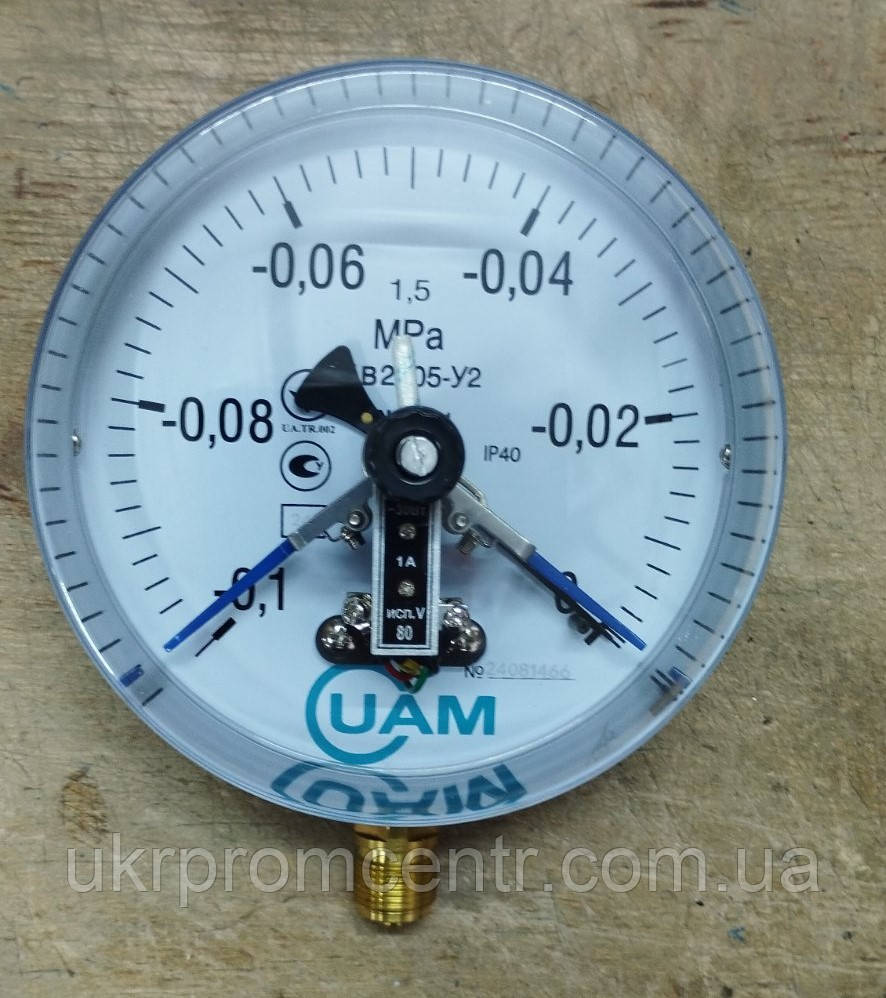

Вакуумметр електроконтактний ДВ2005-У2

Вакуумметр ДВ2005-У2 призначений для вимірювання надлишкового тиску рідин, що не кристалізуються, пари, газу неагресивних до матеріалів деталей, що контактують з вимірюваним середовищем і сигналізації (замикання / розмикання електричних ланцюгів) при досягненні заданої межі тиску.
Вимірюване середовище має бути неагресивним, по відношенню до мідних сплавів.
Для агресивного середовища застосовується серія приладів із нержавіючої сталі – групи: аміачні; корозійностійкі.
Вакуумметр ДВ2005-У2 у стандартному виконанні виготовлений з наступних матеріалів: корпус – зі сталі,

скло – органічне,

механізм та штуцер – мідний сплав.
Чутливий елемент пристрою – трубка Бурдона. Вона і реагує на зміну тиску.

Сигналізаційний пристрій за підключенням зовнішніх ланцюгів має виконання V за ГОСТ 2405-88, яке є базовим.

Сигналізаційний пристрій може виготовлятися в  таких виконаннях:

III - два розмикаючі контакти. Лівий покажчик (min) - синій. Правий покажчик (mах) - червоний.

IV - два замикаючі контакти. Лівий покажчик (min) - червоний. Правий покажчик (mах) - синій.

V - лівий контакт розмикаючий (min). Правий контакт замикаючий (mах) Обидва покажчики сині. Стандарт

VI - лівий контакт замикаючий (min). Правий контакт розмикаючий (mах). Обидва покажчики червоні.

Опис
Характеристики ДВ2005-У2
Базове виконання корпусу      РШ, без фланця   ОШ (під замовлення)
Діаметр корпусу, мм 160
Різьба з'єднувального штуцера М20х1,5
Клас точності 1,5 (під замовлення 1,0)
Ступінь захисту IP 40 (під замовлення IP 54)
Віброзахищеність за ГОСТ 12997-84 N2
Стійкість до кліматичних впливів за ГОСТ15150-69 У2, але від -50 до +60 °С.
Діапазон вимірюваного тиску, МПа Від 0,1 до 0
Виконання сигналізаційного пристрою за ГОСТ 2405-88 V (під замовлення III, IV, VI)
Матеріал корпусу Сталь
Штуцер, трубчаста пружина Латунь, бронза
Трибко-секторний механізм Бронза, латунь, нержавіюча сталь
Скло Органічне
Середній термін служби виробу 12 років
Гарантійний термін експлуатації 1 рік
Маса, не більше 0,9 кг
