Датчик-реле рівня РОС-301 призначений для незалежного контролю трьох граничних рівнів електропровідних рідин в одному або різних резервуарах у системах автоматичного контролю, регулювання й керування технологічними процесами.

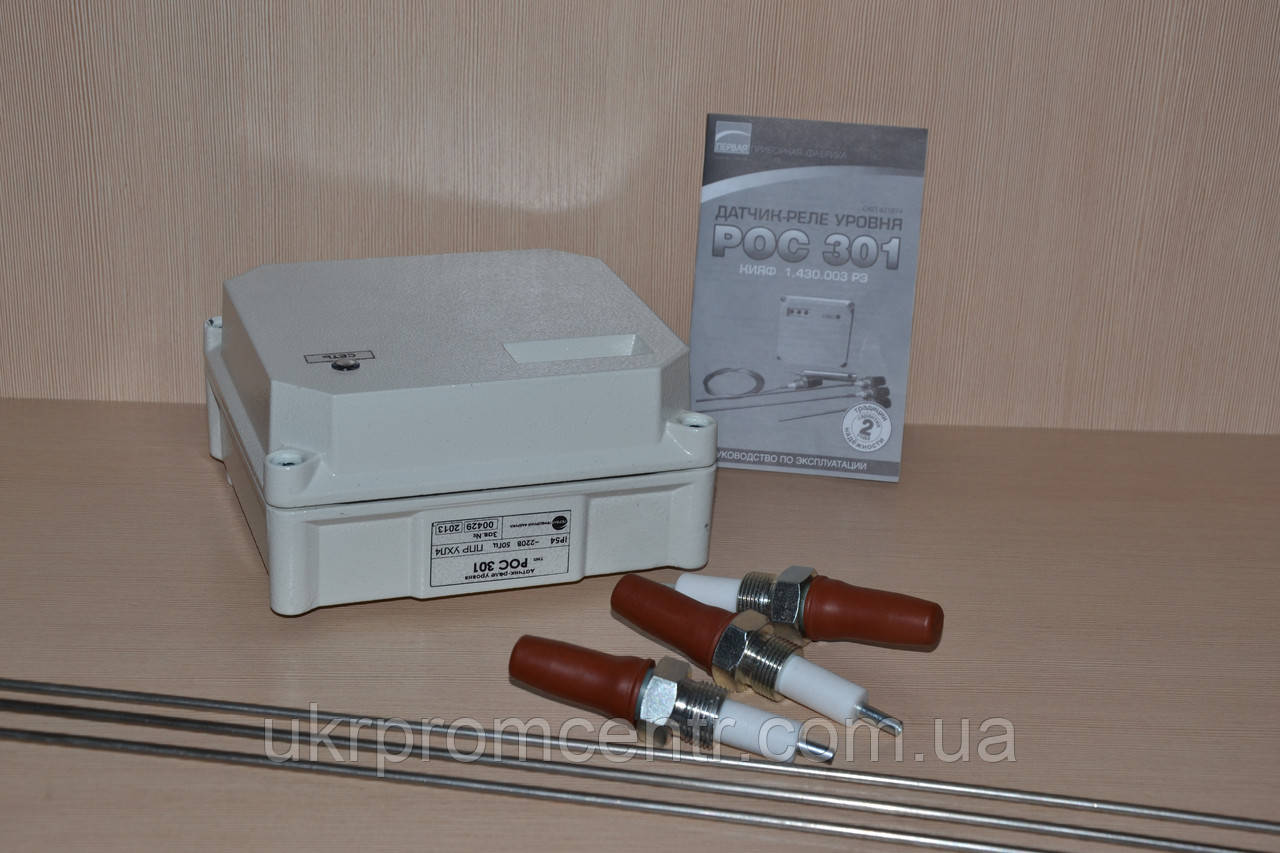

РОС 301 складається з перетворювача переднього (далі ППР) і трьох датчиків.
За стійкістю до кліматичних впливів датчик-ріле рівня РОС-301 відповідає кліматичному виконанню УХЛ категорії розміщення 2 (датчик) і 4 (ППР) за ГОСТ 15150-69, але для роботи за температури навколишнього повітря РОС 301 забезпечує візуальну та релейну (типу «сухий» контакт) сигналізацію досягнення трьох граничних рівнів рідких середовищ.
Під час замовлення датчика-релю рівня вказують:
― найменування приладу (РОС-301)
― умовне позначення
― вироблення датчика та довжину частини, що занурюється, для кожного датчика.
Приклад записування під час замовлення або в конструкторській документації іншої продукції, у якій він може бути застосований, приладу кліматичного виконання УХЛ4 з датчиком виконання 1 і довжиною частини, що занурюється 0,1; 0,6; 0,1 м: «Дотчик-реле рівня РОС 301-УХЛ4-1-0,1 м/0,6 м/0,1 м ТУ 4218-007-60202690-2008»
Параметри живлення (номінальні значення):
― напруга змінного струму, В......................................................220 (+22;-33);
― частота переменного тока, Гц .................................................................. 50±2.
Споживана потужність, В·А, не більш........................................................................... 4.
Напруга змінного струму на електродах датчиків, В, не більш ніж... 6.
Граничне електричне навантаження на контакти вихідних реле:
― постійний струм 5 А, напруга 30 В (гумкове навантаження);
― змінний струм 5 А, напруга 250 В (гумкове навантаження).
Верхнє значення опору спрацьовування (полегшення
рідини між електродом і корпусом датчика, за якого відбувається
спрацьовування вихідного реле), кОм:
― для середовищ із високою електропровідністю..........................................................................1;
― для середовищ із середньою електропровідністю.....................................................................10;
― для середовищ із низькою електропровідністю............................................................-100.
Прилад (датчик-реле рівня) стійкий до впливу кліматичних чинників
зовнішнього середовища
За ступенем захисту від механічних впливів прилад відповідає
виконання L2 за ГОСТом P 52931-2008.
Ступінь захисту РОС-301 від впливу пилу та води — IP54
ГОСТ 14254-96.
Маса, не більш ніж кг:
― ППР.......................................................................................................... ...2,0;
― датчика......................................................................................................0,65.
- Ціна: від 3 800 ₴
