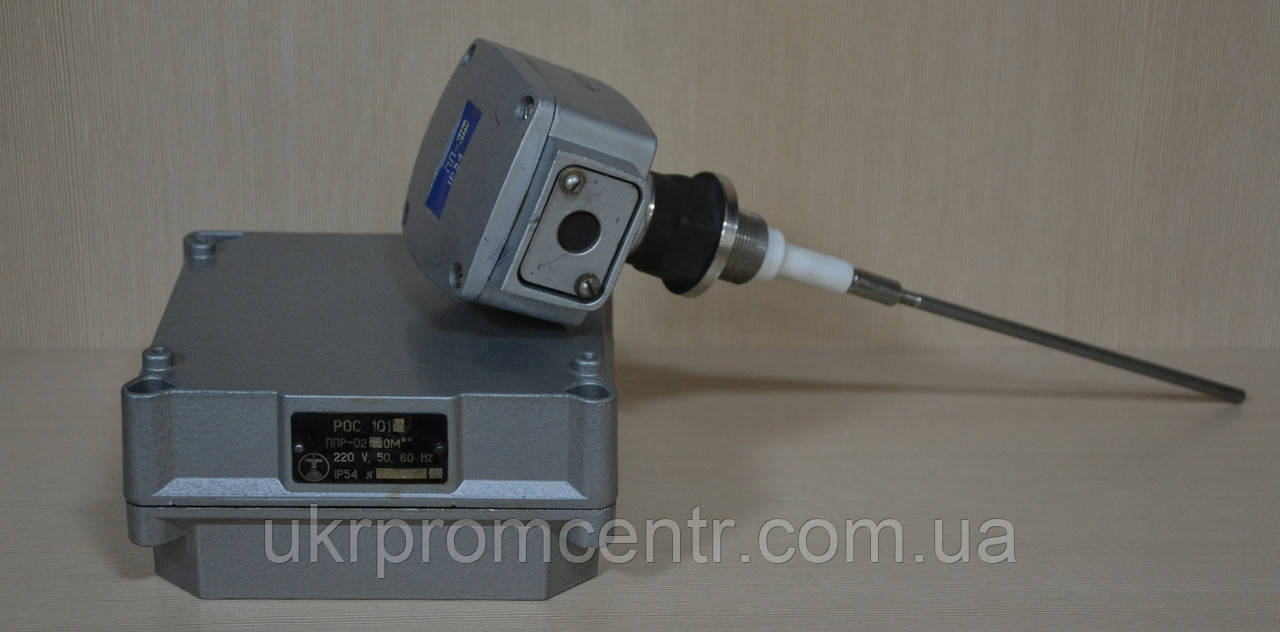

Датчик-реле рівня РОС-101, РОС-101І
від 4 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Призначення
Датчики-реле рівня (надалі датчики-реле) державної системи промислових приладів і засобів автоматизації (ГСП) призначений для сигналізації рівня електропровідних і неелектропровідних рідин, твердих (кусоподібних) середовищ, зерна та продуктів його розмелювання, а також розділу середовищ: вода — світлі нафтопродукти, зріджені вуглеводні гази — вода та інші рідин із різко помітними діелектричними проникністю.
У датчиках-реле за допомогою регулювальних елементів у передаваному перетворювачі забезпечується встановлення рівня та диференціала спрацьовування в межах робочої зони чутливого елемента, за допомогою зміни положення перемички забезпечується сигналізація "наяви" або "немає" контрольованого середовища, за допомогою елементів світлової індикації забезпечується контроль функціонування й індикація досягнення встановлюваного рівня.
Склад датчика-реле
Датчик-реле складається з первинного перетворювача (ПП) з чутливим елементом і передавального перетворювача (ППР).
Основні технічні характеристики
Усоловні позначення, конструктивне виконання чутливого елемента, параметри контрольованого середовища
|
Таблиця 1 |
||||||||||
|
Умовне позначення датчика-реле |
Конструктивний іс-повнення чуттєво-тільного елемента |
Довжина заглибної частини чуттєвик-ного елемен-та, L, м |
Параметри контрольованого середовища |
|
||||||
|
Фізичний стан, електричні властивості |
Темпера-тура, °С |
Робочі зби-точні давлені-ні, Рраб, МПа, до |
В'язкість динамічно-ская, Па·с, не більш ніж |
Відносна дієлект-річна прониця-ємність |
дель-нова елек-три-чоская дроту-димо-сть, См/м |
Раз-мер гра-нули (ку-ска), мм, не більш ніж |
|
|||
|
РОС 101-011УХЛ* |
Стрижнєвий неізоліро-ванний |
0,1; 0,25; (0,6; 1,0; 1,6; 2,0; 3,0; 4,0)*** |
Рідка сипуча неелектропровідна |
Від -100 до +200 °C |
2,5 |
1,5 (для рідких середовищ) |
2,0 ― 4,0 |
- |
5 |
|
|
РОС 101-011ИУХЛ* |
От -100 до +100°С |
10 |
|
|||||||
|
РОС 101-011ИУХЛ* "Астр" |
|
|||||||||
|
РОС 101-013ИУХЛ* "Астр" |
От 0 до +200° |
2,5 |
|
|||||||
|
РОС 101-015ИУХЛ* |
0,42 |
Зерно та продукти його розмелювання |
От -20 до +100°С |
- |
- |
- |
- |
|
||
|
РОС 101-021УХЛ* |
Стрижний ізоліро-ванний |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
Рідка сипуча електропровідна |
Від -100 до +200 °C |
2,5 |
1,5 (для рідких середовищ) |
|
> або = 0,001 |
5 |
|
|
РОС 101-021ОМ41 |
0,1; 0,25; 0,6 |
|
||||||||
|
РОС 101-021ИУХл* |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
Розділ середовищ*****) |
От -100 до +100°С |
10,0 |
2,0 — 4,0 для діїв. серед |
|
||||
|
РОС 101-021ИУХЛ* "Астр" |
|
|||||||||
|
РОС 101-023ИУХЛ* |
Стрижний ізоліро-ванний |
0,1; 0,25; 0,6; 1,0; 1,6 |
Рідка електропровідна |
Від 0 до +150 °C |
0,63 |
1,5 (для рідких середовищ) |
- |
> або = 0,001 |
- |
|
|
РОС 101-024УХЛ* |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
Рідка, сипуча електропровідна |
От -40 до +100°С |
2,5 |
5 |
|
||||
|
РОС 101-061ИУХЛ* |
Циліндрично-білизна неізоляторно-ванний |
0,1; 0,25; 0,6 |
Рідка неелектропровідна |
От -100 до +100°С |
6,3 |
1,5 |
1,4 ― 4,0 |
- |
- |
|
|
РОС 101-061ИОМ** |
0,6 |
|
||||||||
|
РОС 101-061ИУХЛ* "Астр" |
10,0 |
|
||||||||
|
РОС 101-063ИУХЛ* "Астр" |
Від -100 до +200 °C |
2,5 |
|
|||||||
|
РОС 101-062ИОМ* |
Циліндрично-білизна неізоляторно-ванний |
0,1 |
Раздел сред |
От 0 до +80°С |
0,6 |
Див. примітка 4) |
2,0?4,0 |
0,001 |
- |
|
|
РОС 101-071ОМ** |
плоский |
- |
Сируча шматкова порошко-подібна електропровідна |
От +5 до +100°С |
0,1 |
- |
- |
0,001 |
50 |
|
|
РОС 101-071УХЛ* |
Сируча шматкова порошко-подібна неелектропровідна |
Від -30 до +130 °C |
2,0 ― 4,0 |
- |
150 |
|
||||
|
РОС 101-091УХЛ* |
Тросовий |
1,0; 1,6; 2,0 — 22,0 (з інтервалом 0,5 м) |
Сируча, порошко-подібна, неелектропровідна |
Від -30 до +60 °C |
- |
- |
2,0 ― 4,0 |
- |
15 |
|
|
РОС 101-011ОМ** |
Стрижнєвий неізоліро-ванний |
0,1; 0,25 |
Рідка, сипуча неелектропровідна |
Від -100 до +200 °C |
2,5 |
1,5 (для рідких середовищ) |
2,0 ― 4,0 |
- |
5 |
|
- Ціна: від 4 500 ₴
