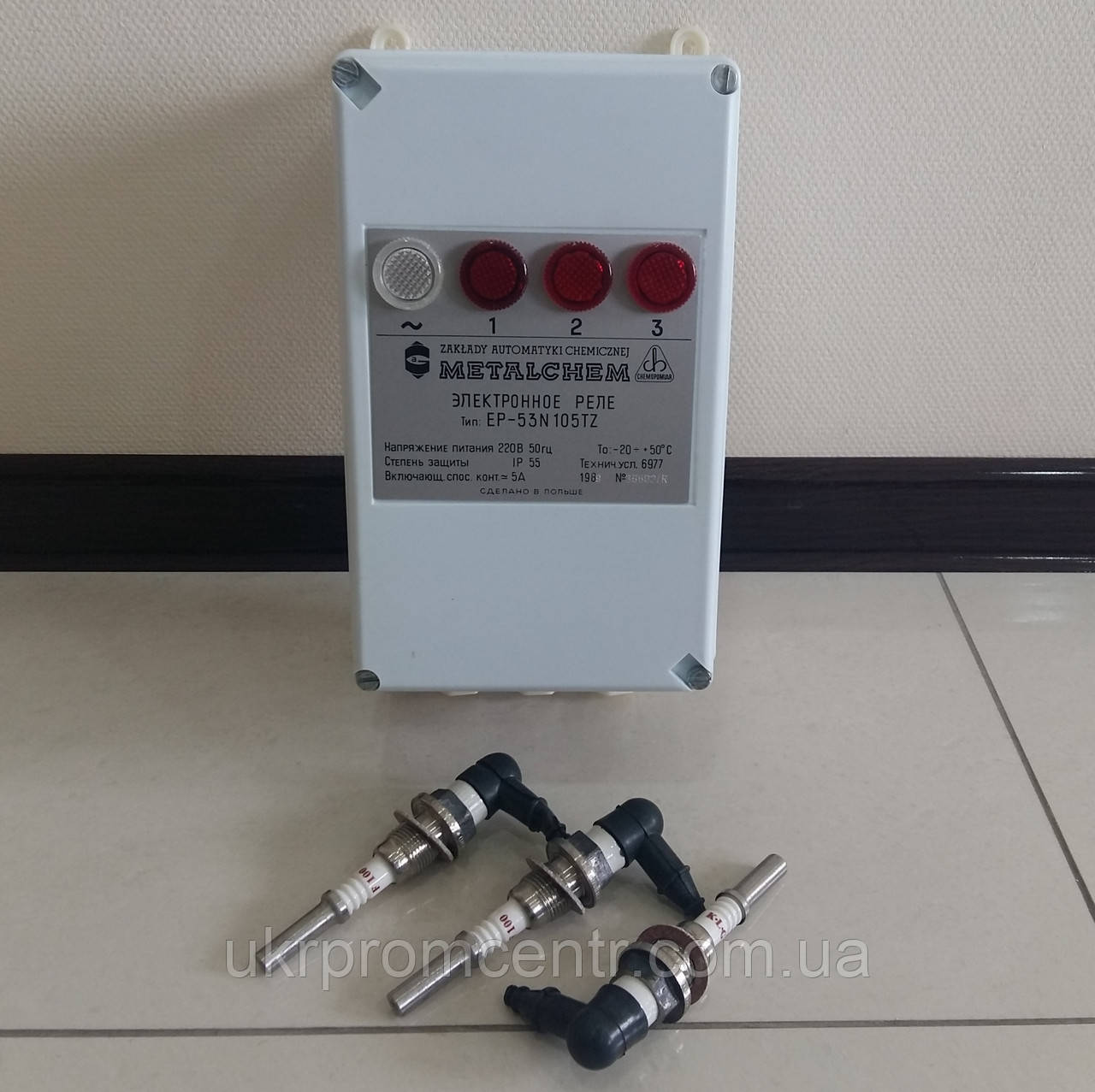

Сигналізатор рівня ESP-50 (ЕСП-50) реле EP-53N105TZ з зондом SK-30/SK-35
Сигналізатор рівня ESP-50 (ЕСП-50) реле EP-53N105TZ з зондом SK-30/SK-35
від 4 500 ₴
В наявності
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Характеристики
Інформація для замовлення

Сигналізатор ESP-50 призначений для сигналізації та керування рівнем рідини з гарною і слабкою електричною провідністю у відкритих або закритих резервуарах. Застосовується для звукової, оптичної сигналізації, для регулювання рівня, самостійного спорожнення або наповнення таких об'єктів, як-от резервуари питної води, резервуари молока, відстійники стоків, резервуари конденсаторів, пневматичні водонапірні установки, котли, резервуари з хімікатами, резервуари напоїв і харчових товарів, іригаційні резервуари та інші.
Один сигналізатор ESP-50  містить три паралельно активні канали, що дають змогу незалежно один від одного сигналізувати відповідні рівні рідин в одному, двох або трьох резервуарах, що полегшує проектування систем керування.
За допомогою сигналізатора ESP-50 можна контролювати рівень робочих тіл у широкому діапазоні тисків, температур і хімічної агресивності.
Рідина, однак, не має бути: з занадто високим вмістом суспензій, з чималою кристалізацією, що виділяє осад, не має мати інших властивостей, що викликають покриття електрода зонда (датчика) непроникним шаром. Електронний вузол сигналізатора (електронний реле ЕP-50).
Може бути використаний для сигналізації та керування будь-якими іншими фізичними величинами, якими можна перетворити на електричний імпеданс, пропорційний цим величинам. Наприклад: сигналізація освітлення та сигналізація відсутності полум'я — з використанням відповідних фоторезисторів, сигналізація та регулювання температури під час спільної роботи з відповідним термістором або контактним термометром, сигналізація й регулювання тиску або витрати під час спільної роботи з контактним манометром тощо.
Безпека обслуговчого персоналу забезпечується дуже низькими величинами струмів і напруг (~ б) на датчиках.
Сигналізатор не може встановлюватися в приміщеннях, що містять вибухонебезпечні пари або гази.

ТЕХНІЧНІ ДАНІ

Сигналізатор ESР-50
— Мінімальна необхідна провідність рідини для окремих діапазонів

Діапазон

Провідність ом-1 см-1

1

≤ 20 · 10-3

2

≤ 20 · 10-4

3

≤ 20 · 10-5

4

≤ 20 · 10-6

-  Точність сигналізації дзеркала рідини відносно поздовжньої осі симетрії електрода зонда (у разі горизонтального встановлення) або кінця електрода зонда (у разі вертикального встановлення) —    ±5 мм
―  Поздовжній імпеданс лінії, що з'єднує зонд і електронне реле —
                                                                                                                     I Z1 I ≤ 10 •10n ом, де
                                          n = 1; 2; 3; 4, номер діапазону, на якому працює цей канал
―  Сумарний поперечний імпеданс сполучної лінії кожного з каналів
відносно корпусу та сполучних ліній сусідніх каналів —
                                                                                                                     I Z2 I ≥ 10n ком, де
                                                                                                                     n — як в.п. 4.1.3
Зонд SК-30 (різь М27*1,5), SK-35 (різь М20*1,5)
―  Максимальний робочий тиск — 64 кГ/см2 (6,4 мН/м2)
―  Допускна зона температури контрольованої рідини — -30 + +200oЦ
―  Температура довкілля зовнішньої частини зонда — -30 + +200oЦ
―  Опір переходу між болтом рис.3 поз.4 та електродом поз. 9 ― ≤0,5 ом
―  Опір ізоляції в сухому стані — ≥5 мгом
―  Матеріали, що стикаються з рідиною — сталь IHIаNo9Т глазурована порцеляна епоксидна смола
―  Довжина «L» електрода зонда — 100 + 2000 мм у відрізках
                                                          L макс. = 1000 мм
―  Маса зонда з електродом ≤0,41 кг
Електронне реле ЕР-53NI05TZ
―  Нормальне робоче положення (NP)  NP -90 ± 90º

-  Максимальна чутливість (на 4-му діапазоні)
―  Напруга на електродах зондів — ≤10в (амплітудна напруга)
―  Найбільші струми в ланцюгах окремих зондів (також у разі короткого замикання зонда) — діапазон 1 ≤ 15ма
           — діапазон 2 ≤ 1,5ма
           — діапазон 3 ≤ 0,15ма
           — діапазон 4 ≤ 15ма

Основні атрибути
ВиробникESP
СтанВживані
