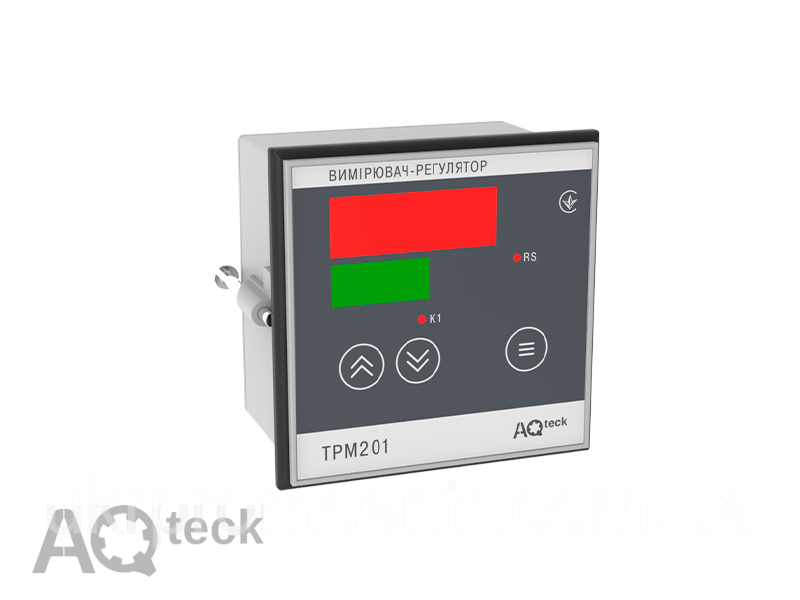

ТРМ201 Акутек (ОВЕН) Вимірювач-регулятор одноканальний з RS-485
від 4 310 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 579-37-60
- +380 (97) 992-08-79Лілія
- +380 (95) 617-28-80
ПРИЗНАЧЕННЯ
Терморегулятор ОВЕН ТРМ201 — аналог ОВЕН ТРМ1 з інтерфейсом RS-485.
Застосовується для вимірювання, реєстрації або регулювання температури теплоносіїв і різних середовищ у холодильній техніці, сушильних шафах, печах різного призначення, пастеризаторах та іншому технологічному обладнанні, а також для вимірювання інших фізичних параметрів (вага, тиску, вологості тощо).
ОСНОВНІ ФУНКЦІЇ
· Універсальний вхід для під'єднання широкого спектра датчиків температури, тиску, вологості та ін.
· Регулювання вхідної величини:
― двопозиційне регулювання;
— аналогове П-регулювання.
· Цифрова фільтрація та корекція вхідного сигналу, масштабування шкали для аналогового входу
· Реєстрація виміряної величини під час встановлення на виході ЦАП 4...20 мА (модифікація ТРМ201-Х.І)
· Обчислення й індикація квадратного кореня вимірюваної величини (наприклад, для регулювання миттєвої витрати)
· Вбудований інтерфейс RS -485 (протокол ОВЕН, Modbus Inicuto/RTU)
· Конфігурування на ПК або з лицьової панелі приладу
· Швидкий доступ до зміни втоми з лицьової панелі приладу
· Рівні захисту параметрів приладу для різних груп фахівців
Живлення
|
Напруга живлення |
90…245 В змінного струму |
|
Частота напруги живлення |
47...63 Гц |
Універсальний вхід
|
Типи вхідних сигналів |
див. таблицю «Характеристики вимірювальних перетворювачів» |
|
Час опитування входу |
1 с |
|
Вхідний опір при вимкненні джерела сигналу: |
|
|
– струму |
100 Ом ± 0,1 % (при підмиканні зовнішнього резистора) |
|
– напруги |
не менше 100 кОм |
|
Межа допустимої основної похибки: |
|
|
– при використанні перетворювача термоелектричного (термопари) |
±0,25 % |
|
– для інших видів сигналів |
±0,5 % |
Інтерфейс зв'язку
|
Тип інтерфейсу |
RS-485 |
|
Швидкість передавання даних |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбіт/с |
|
Тип кабелю |
екранована звита пара |
|
Протокол передавання даних |
Modbus RTU, Modbus ASCII |
Корпус
|
Габаритні розміри та ступінь захисту корпусу |
|
|
Щитовий Щ1 |
96х96х70 мм, IP54* |
|
Щитовий Щ2 |
96х48х100 мм, IP54* |
|
Настінний Н |
130х105х65 мм, IP44 |
|
* зі сторони передньої панелі |
|
Характеристики вихідних пристроїв
|
Познач. |
Тип вихідного пристрою (ВП) |
Електричні характеристики |
|
Р |
електромагнітне реле |
8 А при 220 В, cos φ > 0,4 |
|
К |
транзисторна оптопара структури n–p–n типу |
400 мА при 60 В пост. струму |
|
С |
симісторна оптопара |
50 мА при 240 В (пост. відкр. симістор) або 0,5 А (симістор увімк. з частотою не більше 50 Гц та tімп. = 5 мс) |
|
І |
цифро-аналоговий перетворювач «параметр–струм 4…20 мА» |
навантаження 0…1000 Ом, |
|
У |
цифро-аналоговий перетворювач «параметр–напруга 0...10 В» |
навантаження не менше 2 кОм, |
|
Т |
вихід для керування твердотільним реле |
вихідна напруга 4...6 В, |
Характеристики вимірювальних перетворювачів
|
Код in.t |
Тип датчика |
Діапазон вимірювань |
|
r385 |
ТОП50 W100 = 1.385 |
–200…+750 °С |
|
r.385 |
ТОП100 W100 = 1.385 (Pt 100) |
–200…+750 °С |
|
r391 |
ТОП50 W100 = 1.391 |
–200…+750 °С |
|
r.391 |
ТОП100 W100 = 1.391 |
–200…+750 °С |
|
r-21 |
ТОП гр. 21 (R0=46 Oм, W100 = 1.391) |
–200…+750 °С |
|
r426 |
ТОМ50 W100 = 1.426 |
–50…+200 °С |
|
r.426 |
ТОМ100 W100 = 1.426 |
–50…+200 °С |
|
r-23 |
ТОМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
|
r428 |
ТОМ50 W100 = 1.428 |
–190…+200 °С |
|
r.428 |
ТОМ100 W100 = 1.428 |
–190…+200 °С |
|
E_A1 |
термопара ТВР (А-1) |
0…+2500 °С |
|
E_A2 |
термопара ТВР (А-2) |
0…+1800 °C |
|
E_A3 |
термопара ТВР (А-3) |
0…+1800 °C |
|
E_ _b |
термопара ТПР (В) |
+200…+1800 °C |
|
E_ _J |
термопара ТЗК (J) |
–200…+1200 °С |
|
E_ _K |
термопара ТХА (K) |
–200…+1300 °С |
|
E_ _L |
термопара ТХК (L) |
–200…+800 °С |
|
E_ _n |
термопара ТНН (N) |
–200…+1300 °С |
|
E_ _r |
термопара ТПП (R) |
0…+1750 °C |
|
E_ _S |
термопара ТПП (S) |
0…+1750 °C |
|
E_ _t |
термопара ТМК (Т) |
–200…+400 °C |
|
i 0_5 |
струм 0…5 мА |
0…100 % |
|
i 0.20 |
струм 0...20 мА |
0…100 % |
|
i 4.20 |
струм 4…20 мА |
0…100 % |
|
U-50 |
напруга –50…+50 мВ |
0…100 % |
|
U0_1 |
напруга 0...1 В |
0…100 % |
Умови експлуатування
|
Температура навколишнього повітря |
+1...+50 °С |
|
Атмосферний тиск |
86...106,7 кПа |
|
Відносна вологість повітря (при +35 °С) |
30...80 % |
| Основні атрибути | |
|---|---|
| Виробник | ОВЕН |
- Ціна: від 4 310 ₴
