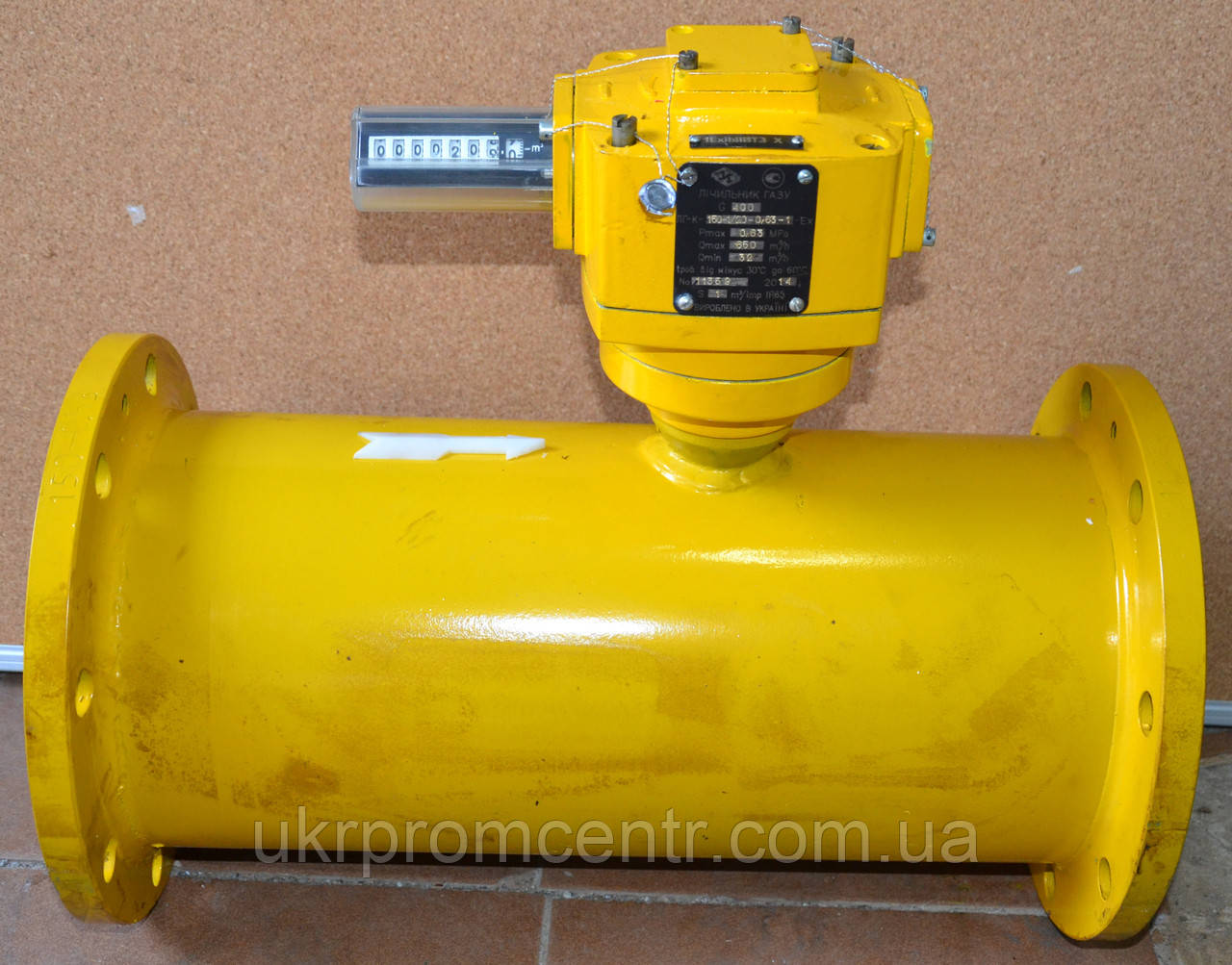

Лічильник газу турбінний ЛГ-К-80-Ех G160, G250, G400, G650, G1000, G1600, G2500, G4000
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Під замовлення
- Оптом і в роздріб

- +380 (95) 617-28-80
Лічильник газу турбінний ЛГ-К-Ех призначений для вимірювання кількості газу, що протікає в трубопроводі за чинних тиску та температури. Використовують для комерційного та технологічного обліку газу
Лічильник має вихідний низькочастотний сигнал для роботи з електронними коректорами об'єму газу та високочастотний сигнал, який використовується під час повершування лічильника. Лічильник газу вибухозахищений (1ExibIIBT3 X)
Основні технічні характеристики лічильників газу ЛГ-К-Ех (СГ)
Назва параметрів | Значення параметрів | ||||||||||
ЛГ-К-80-Ех (СГ-80) | ЛГ-К-100-Ех (СГ-100) | ЛГ-К-150-Ех (СГ-150) | ЛГ-К-200-Ех (СГ-200) | ЛГ-К-250-Ех (СГ-250) | ЛГ-К-300-Ех (СГ-300) | ||||||
Номінальна витрата, Qnom, м3/год | 160 | 250 | 250 | 400 | 400 | 650 | 1000 | 1000 | 1600 | 2500 | 4000 |
Максимальна витрата, Qmax, м3/год | 250 | 400 | 400 | 650 | 650 | 1000 | 1600 | 1600 | 2500 | 4000 | 6000 |
Мінімальна витрата, Qmin, м3/год у разі співвідношення Qmin/ Qmax 1:20 1:30 1:50 |
13 |
13 |
20 |
20 13* |
32 |
32 20* |
50 |
80 |
80 50* |
130 80 |
200 130 |
Поріг чутливості, м3/година не більш ніж у разі співвідношення 1:20
1:30
|
0,02 Qmax
|
||||||||||
1:50 | 0,01 Qmax | ||||||||||
Мінімальний робочий тиск газу, кПа, не менш ніж | 1,2 | 1,7 | 1,2 | 1,7 | 1,2 | 2,8 | |||||
Максимальний робочий тиск газу, МПа (кгс/см2) |
0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0 (6,3; 10; 16; 25; 40; 63; 80; 100) |
||||||||||
Межі основної відносної похибки, %, Qmin≤Q< Qt Qt≤Q< Qmax |
±2,0 ±1,0 |
||||||||||
Кількість розрядів відрахованого пристрою | 8 | 9 | |||||||||
Номінальний діаметр, DN | 80 | 100 | 150 | 200 | 250 | 300 | |||||
Об'єм газу, що відповідає одному імпульсу вихідного низькочастотного сигналу, м3/імп. | 1 | 10 |
Назва параметрів | Значення параметрів | |||||
ЛГ-К-80-Ех (СГ-80) | ЛГ-К-100-Ех (СГ-100) | ЛГ-К-150-Ех (СГ-150) | ЛГ-К-200-Ех (СГ-200) | ЛГ-К-250-Ех (СГ-250) | ЛГ-К-300-Ех (СГ-300) | |
Умови експлуатації: температура оЗ відносна вологість % |
от минус 30 до 60 до 95 |
|||||
Маса, кг, не більш ніж | 23-45 | 40-49 | 58-106 | 110-194 | 130-200 | 200-270 |
Характеристика:
1. Висока надійність в експлуатації
2. Стабільність метричних характеристик у часі
3.Широкий діапазон робочих тисків — від 0,63 до 10 МПа
4. Стриманість до перезавантажень
5. Захищеність від несанкціонованого втручання й впливу магнітного поля
6.Турбінне колесо лічильника виготовляється з алюмінієвого сплаву
7. У конструкції лічильника спеціальні підшипники підвищеної стійкості
8. Сучасні полімерні матеріали
9. Ремонт і поверцята в будь-якому регіоні України
Лічильники постачаються без оливного насоса!
За окрему плату лічильники комплектуються:
— електронними коректорами об'єму газу
― фільтрами газу типу ФГК або ФГТ зі змінним фільтрувальним елементом
— комплектом приєднувальних фланців
― прямими ділянками трубопроводу
— штуцерами (гільзамі) для термоперетворювача опору
― гільзами термоізоляційними для контрольного термометра
Основні | |
---|---|
Область застосування лічильника | Промисловий |
Вид лічильника | Турбінний |
Країна виробник | Україна |
