Прилад контролю полум'я Ф34.2 і Ф34.3, Ф24.2

Прилад контролю полум'я Ф34.2 і Ф34.3, Ф24.2

від 5 000

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
повернення товару протягом 14 днів за домовленістю
Прилад контролю полум'я Ф34.2 і Ф34.3, Ф24.2
Прилад контролю полум'я Ф34.2 і Ф34.3, Ф24.2
від 5 000
В наявності
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Інформація для замовлення

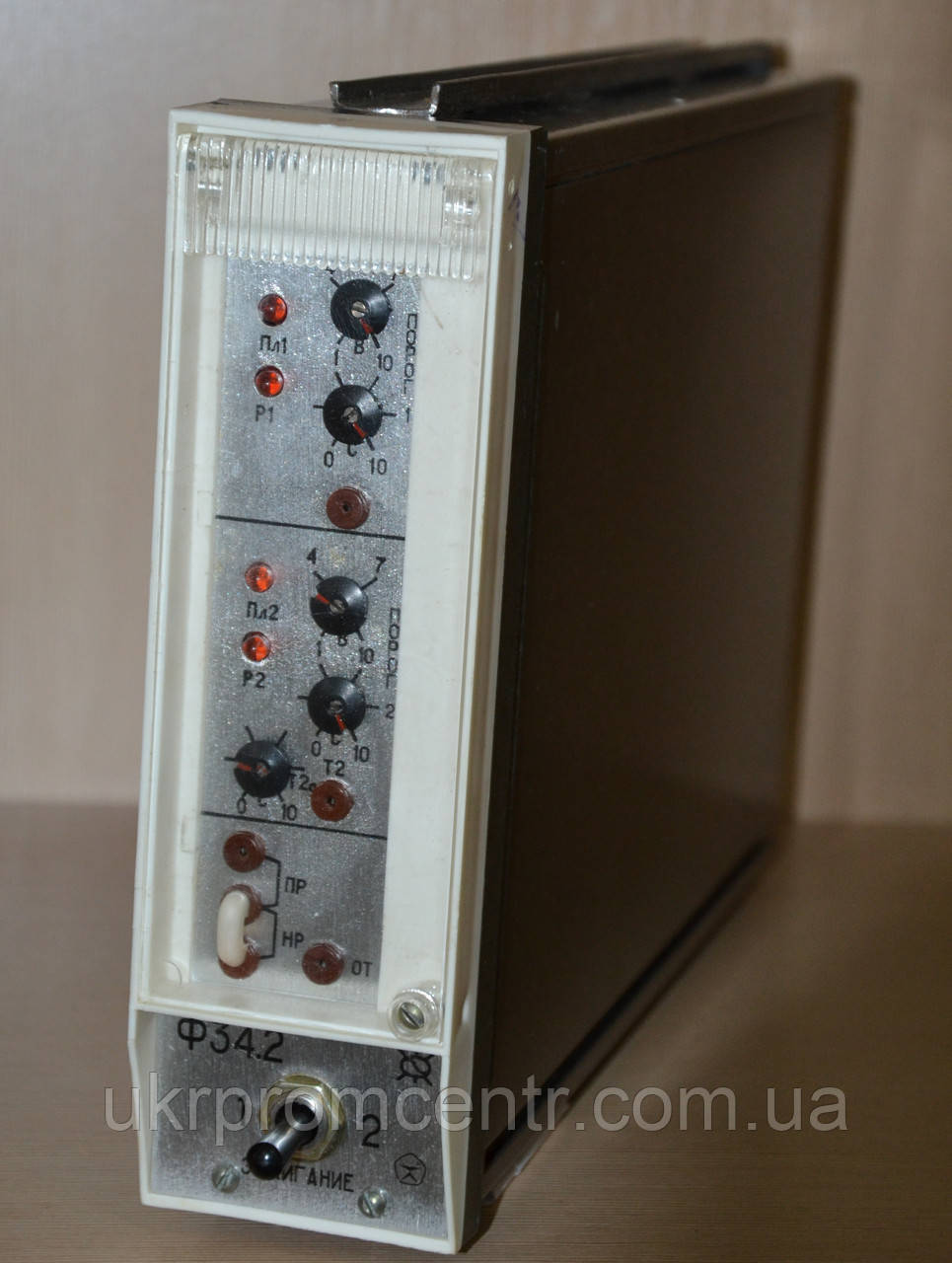

Прилад контролю полум'я Ф34.2 і Ф34.3, Ф24.2 призначений для застосування в схемах контролю полум'я й автоматичного розпалювання пальникових пристроїв у топкових камерах стаціонарних котлів і печей. Прилад виконує такі функції: перетворення за двома каналами сигналів від датчиків полум'я на дискретні сигнали (замикання контактів вихідних реле контролю); формування трьох витримок часу для керування розпалом: по одній у кожному каналі, а також загальною для обох каналів; формування імпульсів для керування котушкою запалювання; формування напруги постійного та змінного струму для живлення двох датчиків полум'я. Прилад відповідає вимогам ТУ 25-02.050214 82 (звичайне вироблення) і ТУ 25-02 ЕД1.050214 85 (експортне виготовлення).

УСЛОВІЯ ЕКСПЛУАТАЦІЇ
Кліматичне вироблення й категорія розміщення УХЛ4.2 за ГОСТом 15150 69.
Робоча температура повітря під час експлуатації від 5 до 50 °C.
Верхня межа відносної вологості повітря 80% за
температури 35 °C і нижчих температур (без конденсації вологи).
Атмосферний тиск від 86 до 106,7 кПа.
Вібрації місць кріплення й комутації не більш ніж 0,1 мм за частоти не більш ніж 25 Гц.
Напруга зовнішнього магнітного поля не більш ніж 400 А/м. Приміши агресивних парів і газів у навколишньому повітрі мають не бути.
Прилад розрахований на втоплений монтаж на вертикальній панелі щита в закритому вибуховому приміщенні. Місце встановлення приладу має бути добре освітлене та зручне для обслуговування. До розташованих на задніх стінках приладу клемних колодок має бути забезпечений вільний доступ для монтажу.
Електричні з'єднання приладу з іншими елементами системи керування запалюванням і контролю полум'я здійснюються як кабельні зв'язки або джгути вторинних ланцюгів. Прокладка та оброблення кабелю та джгутів мають відповідати вимогам чинних "Правил пристрою електроустановок споживачів" (ПУЕ). Допускається безпосереднє приєднання кабельних жил до комутаційних затискачів клемної колодки приладу.
Рекомендується виділяти в окремі кабелі: вхідні, вихідні ланцюги, ланцюги живлення. Допускається об'єднання ланцюгів живлення і вихідних ланцюгів.
Опір ізоляції між окремими жилами та між кожною житловою й землею для зовнішніх силових, вхідних і вихідних ланцюгів має.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Живлення приладу здійснюється від однофазної мережі змінного струму напругою 220 В частотою (50 Гц або (60 Гц. Допустиме відхилення напруги живлення від плюс 10 до мінус 15%. Потужність, споживана приладом від мережі, не більш ніж 20 В  Вхідні сигнали формуються від: детектувальних датчиків полум'я; ультрафіолетових датчиків полум'я; частотних датчиків та інших пристроїв, що перетворюють сигнал про наявність полум'я в напругу постійного струму. Вхідний опір для сигналів, менших 10 В, не менш ніж 5 МОм. Вихідні сигнали утворюються у формі: замикання контактів реле контролю полум'я; зміни стану контактів реле, що регулюють розпалюванням; імпульсу струму частотою живлення для керування котушкою запалювання. Комутаційна здатність контактів реле контролю полум'я наведена в табл. 1.

Таблиця 1                                                                                              Таблиця 2

Діапазони комутації

Род тока

Тип навантаження

струму, А

напруги, В

0,05–0,1

6–220

50–1000 Гц

Активна

0,1–0,3

6–30

Постійний

Напруга, В

Номінальний
комутований струм,

Номінальний струм контактів, А

постійний

змінний

24

0,8

0,025

220

0,16

0,4



Комутаційна здатність контактів реле керування запалюванням наведена в табл. 2.
Діапазон зміни завдання порога спрацьовування за кожним каналом контролю полум'я від мінус 10 до 10 В. Зона повернення по кожному каналу контролю полум'я (0,5 2) В. Діапазон зміни витримок часу Т1 і Т2 для керування розпалом по 1-му і 2 каналам от (0+2) с до (10 с каждая. Діапазон зміни сумарної витримки часу для керування розпалом по 2-му каналу під час увімкнення додаткової витримки Т2 від (0+2) з до (20 с. Витримка часу спільної роботи Т(140) с. Ізоляція електричних ланцюгів за температури об'ємного повітря (20 °C і відносної вологості до 80% має витримувати впродовж 1 хв дія випробувального напруження практично синусоїдальної форми частотою від 45 до 65 Гц: ланцюг живлення відносно вхідних і вихідних ланцюгів і корпусу приладу — 1500 В; вихідних ланцюгів щодо вхідних ланцюгів і корпусу — 500 В.
Електричний опір ізоляції за нормальних умов: ланцюгів живлення відносно корпусу вхідних і вихідних ланцюгів — не менш ніж 40 МОм;
вихідних ланцюгів щодо корпусу та вхідних ланцюгів — не менш ніж
20 МОм.
Габаритні розміри приладу 200 0 мм.
Маса приладу не більш ніж 3,3 кг.
Можливість безвідмовної роботи приладу за 2000 год напрацювання 0,97.

  • Ціна: від 5 000
