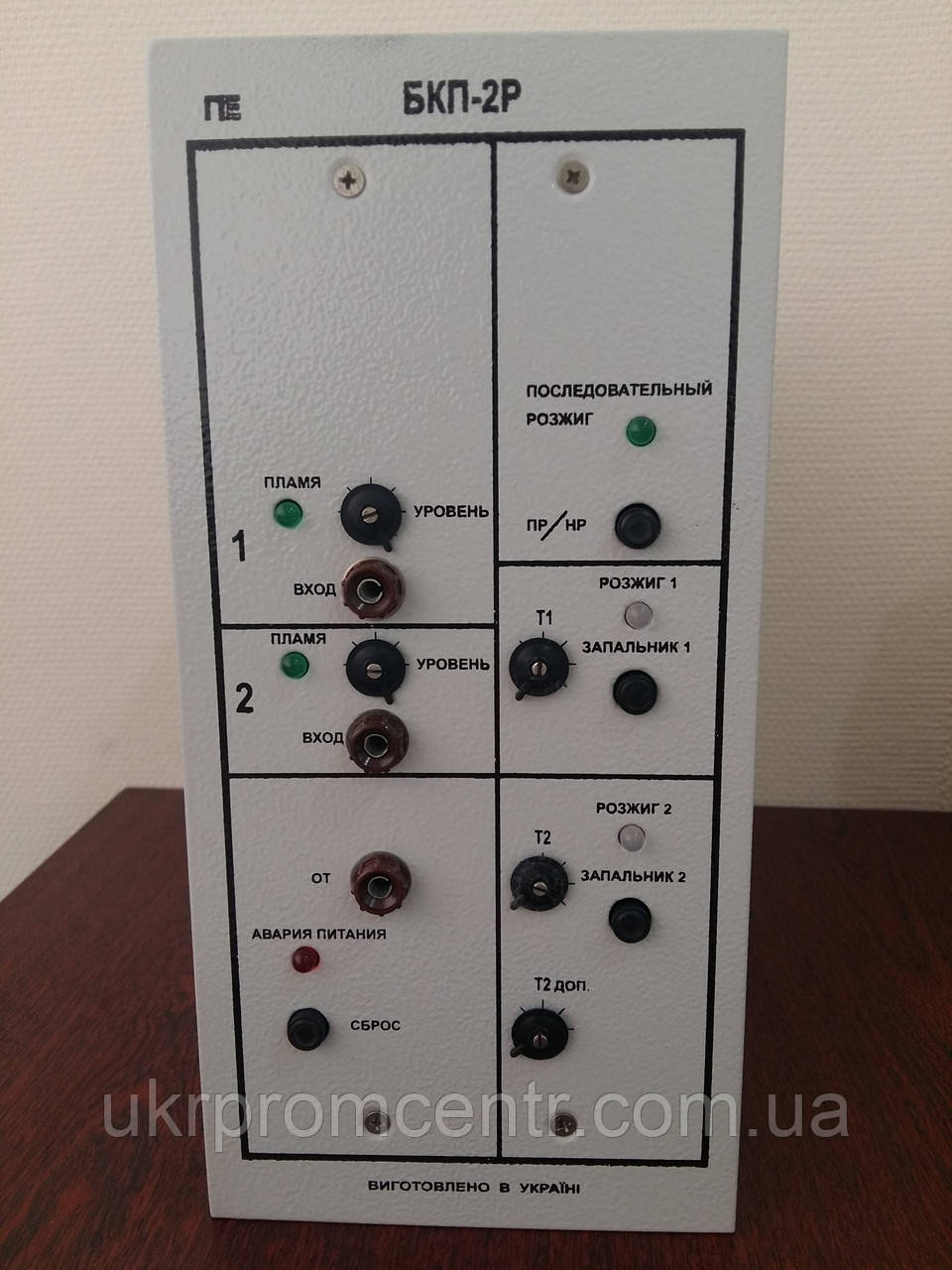

Блок контролю полум'я двоканальний БКП-2Р

 Блок контролю полум'я БКП-2Р призначений для безперервного автоматичного контролю полум'я пальникових пристроїв у топкових камерах стаціонарних котлів і промислових печей і  здійснення незалежного або послідовного розпалювання двох пальників в автоматичному режимі.
     Блок також є повним аналогом приладу Ф34.2. Можна використовувати блок контролю полум'я спільно з блоком захисту котла БЗК. в якості датчиків рекомендується використовувати перетворювачі ПНП (аналог фотодатчика ФДЧ) для рідкого й газоподібного палива або контрольні електроди КЕ для газоподібного палива

ОСНОВНІ ХАРАКТЕРИСТИКИ:

1.Блок виконує такі функції:
― перетворення сигналів від датчиків полум'я на дискретний вихідний сигнал;
— незалежне розпалювання двома каналами;
― послідовний розпал першого та другого каналів;
― формування витримок часу на замикання контактів вихідних реле, призначених для керування розпалом запальники та пальника;
― формування імпульсів для керування котушками запалювання Б115 або аналогічними;
― видавання напруги для керування трансформаторами розпалювання ОС 33 або аналогічними;
― електроживлення датчиків полум'я;
Блок може працювати з такими типами перетворювачів;
а) детектувальні датчики (контрольні електроди типу КЕ);
б) перетворювачі типу ПНП, частотні датчики типу ФДЧ;
в) інші типи перетворювачів, що формують вихідний сигнал постійної напруги в діапазоні від мінус 10 до мінус 1,5 В.
2. Кількість вхідних каналів, од. 2
3. Діапазон порога спрацьовування — від мінуса (10+0/-3) до мінуса (1,5 + 0,4/-0,2) В.
4. Зона повернення по кожному каналу, В 0,5 +/-0,2
5. Час спрацьовування блока по кожному каналу, с, не більш ніж 2
6. Вихідні сигнали:
― зміна стану контактів реле контролю полум'я (за наявності полум'я — контакти замкнуті);
― зміна стану контактів реле керівних розпалом;
― діапазон зміни витримки часу Т1 і Т2 для керування розпалом по першому та другому каналах від (0 +2) до (10 +/-3) с;
― діапазон зміни сумарної витримки часу для керування розпалом по другому каналу під час увімкнення додаткової витримки Т2д від (0 +2) до (20 +/-6) с;
― витримка часу спільної роботи Тср (100 +/-56) с.
7. Блок видає для живлення перетворювачів наявності полум'я такі напруження:
― напруга постійного струму (+/-27 +/-3) В — для живлення частотних датчиків типу ФДЧ, перетворювачів типу ПНП;
— напруга змінного струму (160 +/-20) В, (50 +/-1) Гц — для живлення детектувальних датчиків.
8. Габаритні розміри блока, мм, не більш ніж 120 х 240 х 285
9. Маса блока, кг, не більш ніж 3,5
