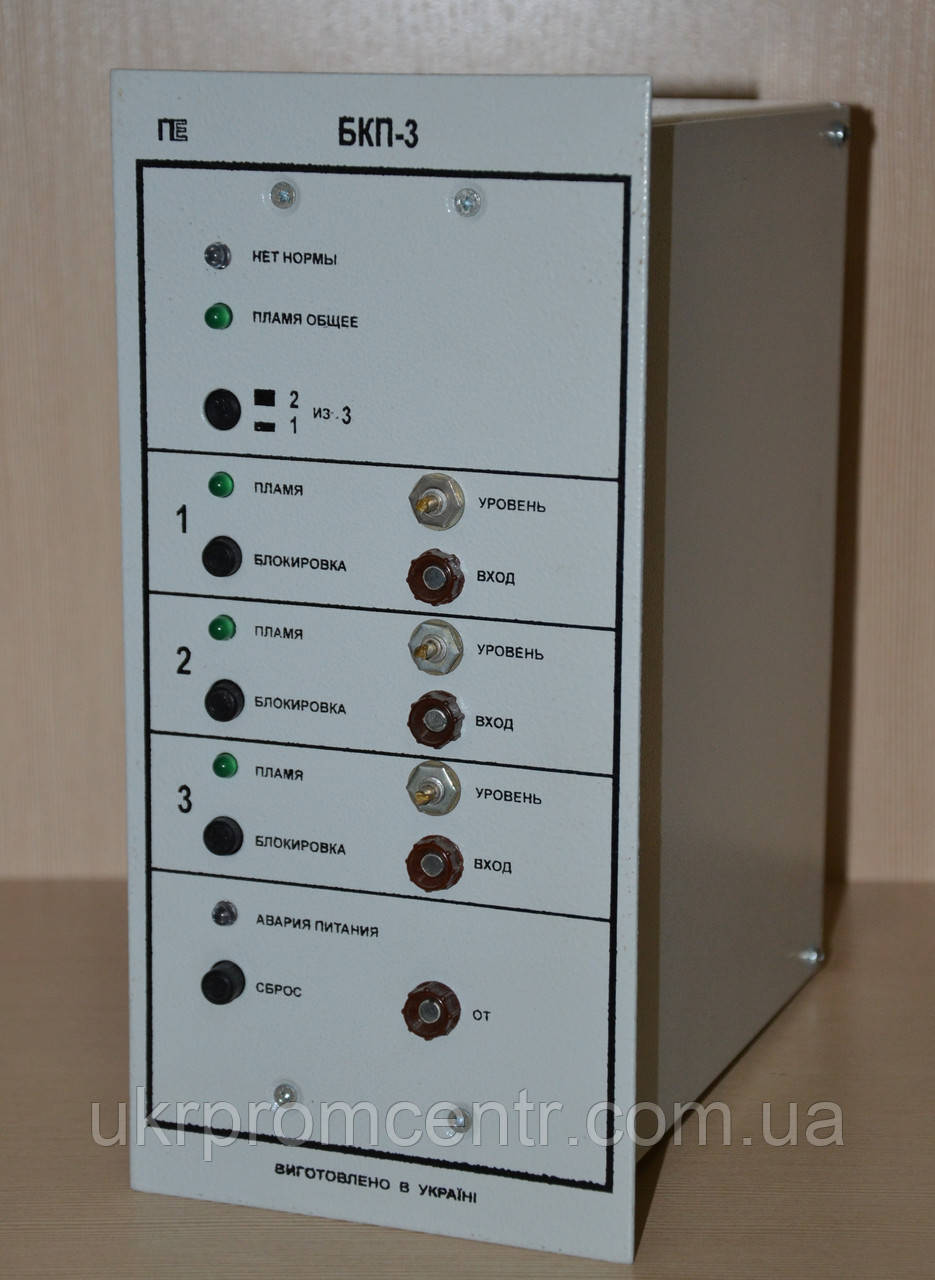

Блок контролю полум'я триканальний БКП-3

Блок контролю полум'я БКП-3 призначений для безперервного автоматичного контролю полум'я пальникових пристроїв у топкових камерах стаціонарних котлів і промислових печей всіх типів.
Блок має вбудовану "схему голосування", яка застосовується під час роботи трьох датчиків на один пальник у режимі "2 з 3".
     Блок є аналогом приладу Ф 34.3. Можливо використовувати блок контролю полум'я спільно з блоком захисту котла БЗК. Як датчики рекомендується використовувати перетворювачі ПНП для рідкого й газоподібного палива та контрольні електроди КЕ для газоподібного палива.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Блок виконує такі функції:
— перетворення сигналів від датчиків полум'я на загальний дискретний вихідний сигнал, замикання контактів реле.
— блокування незалучних каналів кнопковими перемикачами;
― електроживлення датчиків полум'я;
Блок може працювати з такими типами перетворювачів наявності полум'я:
а) детектувальні датчики (контрольні електроди типу КЕ);
б) ультрафіолетові датчики типу ФДК;
в) перетворювачі типу ПНП, частотні датчики типу ФДЧ;
г) інші типи перетворювачів, що формують вихідний сигнал постійної напруги в діапазоні від мінус 10 до мінус 1,5 В.
2. Кількість вхідних каналів, од. 3
3. Діапазон порога спрацьовування — від мінуса (10 +0/-3) до мінуса (1,5 +0,4/-0,2) В.
4. Зона повернення по кожному каналу, В 0,5 +/-0,2
5. Час спрацьовування блока по кожному каналу, с, не більш ніж 2
0.6 Вихідні сигнали:
― зміна стану контактів реле (за наявності полум'я — контакти замкнуті).
7. Блок видає для живлення перетворювачів такі напруги:
― напруга постійного струму (+/- 27 +/-3) В — для живлення частотних датчиків типу ФДЧ, перетворювачів типу ПНП;
― напруга змінного струму (160 +/-20) В, (50 +/-1) Гц — для живлення детектувальних датчиків; (контрольні електроди);
— напруга змінного струму (190 +/-20) В, (50 +/-1) Гц — для живлення ультрафіолетових датчиків типу ФДК.
8. Габаритні розміри блока, мм, не більш ніж 120 х 240 х 285
9. Маса блока, кг, не більш ніж 3,5
