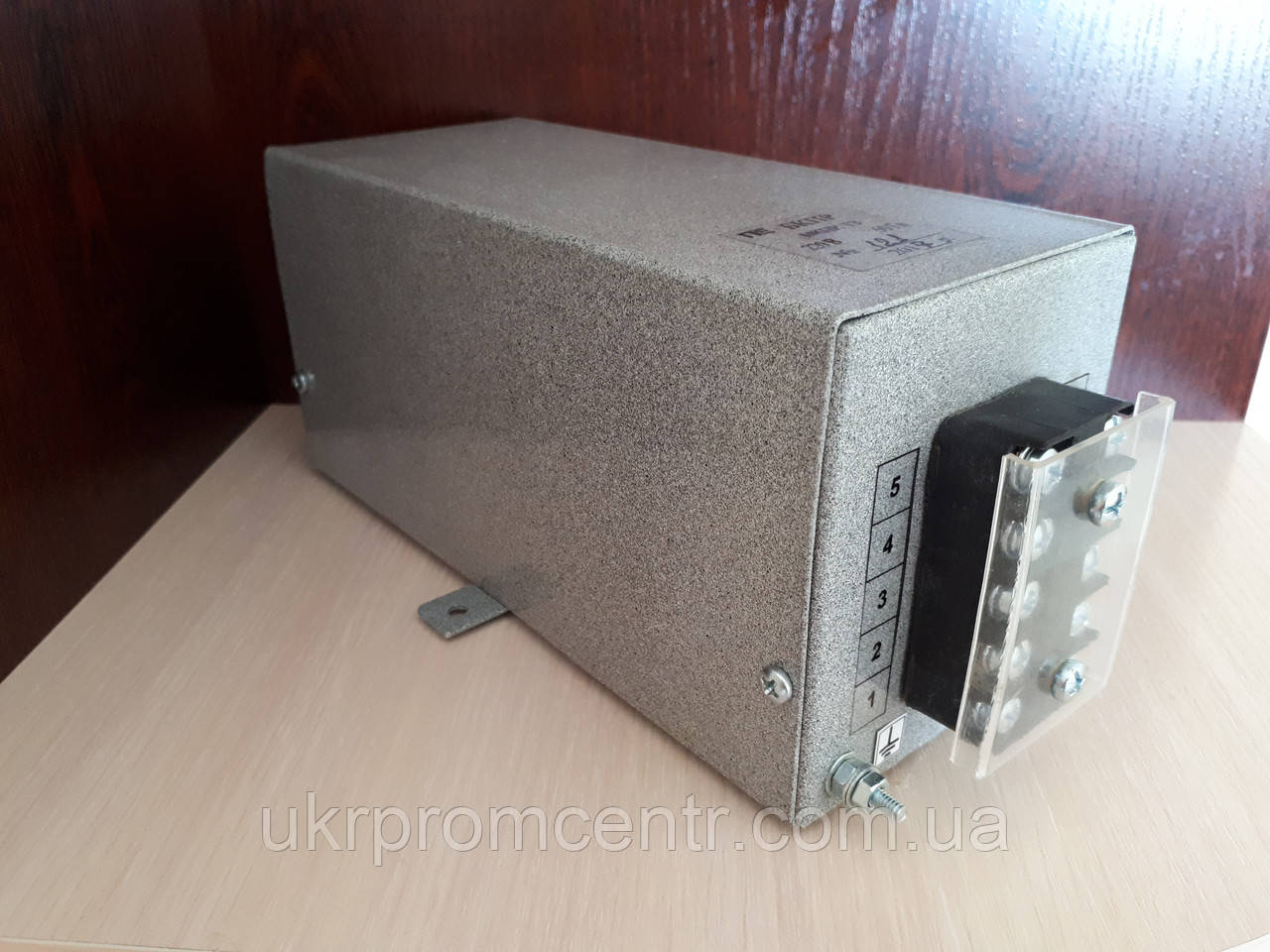

Блок контролю полум'я й розпалювання БКПР
від 4 800 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Блок призначений для безперервного автоматичного контролю полум'я пальникових пристроїв у топічних камерах стаціонарних котлів, промислових печей та іншого теплотехнічного обладнання та здійснення розпалювання пальникових пристроїв.
Блок випускається у двох модифікаціях:
― БКПР-П — для роботи з перетворювачем наявності полум'я типу ПНП-М;
― БКПР-Е — для роботи з детектувальним датчиком наявності полум'я типу КЕ-М.
БЛОК ВИПОРЕНЕ СЛІДУВАЛЬНІ ФУНКЦІЇ:
― перетворення сигналів від датчиків полум'я на дискретний вихідний сигнал;
― регулювання порога спрацьовування блока за вхідним каналом;
― електроживлення датчиків полум'я;
― подавання високої напруги на запальні пристрої під час виконання розпалювання;
— блок може працювати з такими типами перетворювачів:
а) детектувальні датчики (контрольні електроди типу КЕ-М), модифікація блока БКПР-Е;
б) перетворювачі типу ПНП, модифікація блока БКПР-П;
в) інші типи перетворювачів, що формують вихідний сигнал постійної напруги:
― у діапазоні від плюс 1,5 до плюс 10 В, модифікація блока БКПР-П;
― в діапазоні від мінус 10 до мінус 1,5 В, модифікації блока БКПР-Е;
|
Кількість вхідних каналів, од, |
1 |
|
Діапазон порога спрацьовування (БКПР-П) |
від плюса (1,5 +0,4/-0,2) до плюса (10 +0/-3) В. |
|
Діапазон порога спрацьовування (БКПР-Е) |
від мінус (10 +0/-3) до мінуса (1,5 +0,4/-0,2) В. |
|
Зона повернення по кожному каналі, В, |
(0,5 ±0,2) |
|
Час спрацьовування блока по кожному каналу, с, не більш ніж |
2 |
|
Вихідні сигнали: |
|
|
Зміна стану контактів реле контролю полум'я. |
|
|
Блок видає для живлення перетворювачів наявності полум'я такі напруження: |
|
|
- напруга постійного струму для живлення перетворювачів типу ПНП, модифікація блока БКПР-П; |
(12 ±0.1) В |
|
- напруга змінного струму для живлення детектувальних датчиків типу КЕ-М, модифікація блока БКПР-Е; |
(160 ±20) В, (50 ±1) Гц |
|
Габаритні розміри блока, мм, не більш ніж |
94 х 82 х 200 |
|
Маса блока, кг, не більш ніж |
1 |
