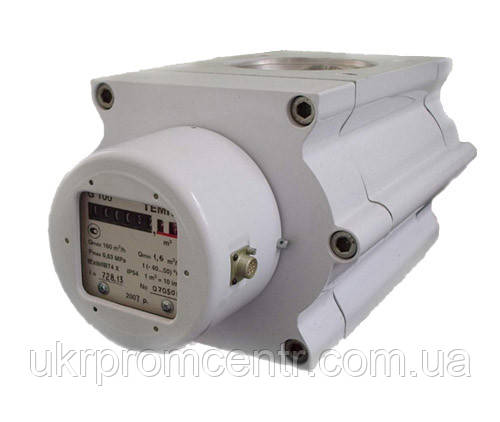

Лічильники ТЕМП вимірюють кількість газу, який протікає в трубопроводі за чинних, значень тиску та температури, межах від 1 м3/год. до 250 м3/год.Коммеречему обліку підлягає газ, параметри якого наведені до нормальних умов. Комерційна кількість газу орієнтовно визначається показниками відрахунку помноженими на значення абсолютного тиску (Рабс = Pr + Ратм). Лічильники газу ТЕМП мають вихідний низькочастотний сигнал для роботи з електронними лічильниками об'єму газу мають маркування вибухозахисту 1ExibIIBCченятки придатні для роботи з коректорами та можуть застосовуватися в системах контролю, регулювання й керування виробничими процесами завдяки наявності вихідного сигналу низької частоти (типу "сухий контакт", комутована напруга постійного струму не більш ніж 15 В, комутований струм не болів 120 мА). Лічильники можуть бути встановлені на вертикальному або на горизонтальному газопроводі безпосередньо за місцем експлуатації.В корпусі лічильника передбачені місця для відбору тиску та встановлення гільзи термометра. Великою перевагою лічильників газу «ТЕМП» — як порівняти з усіма іншими — є застосування в конструкції лічильників закритих підшипників зі змащуванням, що гарантує його роботу в упродовж усього терміну експлуатації, що дає змогу не застосовувати додаткову систему змащення, тобто необхідність заливати — через спеціальні отвори — олива, що дуже незручно під час експлуатації та технічного обслуговування лічильників. Тому, на відміну від усіх інших лічильників, лічильники газу «ТЕМП» не вимагають технічного обслуговування в процесі експлуатації.
Лічильники газу «ТЕМП» також стійкіші до пневмоударів, що виникають у газовій мережі, ніж інші лічильники.
Технічні характеристики:
Найменування параметрів |
Значення параметрів |
||
G 65 |
G 100 |
G 160 |
|
Діапазон робочих температур, °C |
мінус 40... +50 |
||
Межі допустимої відносної похибки, %: |
± 1,0 |
||
Максимальна втрата тиску для повітря щільністю 1,2 кг/м3 за Qmax, Па: |
400 |
400 |
650 |
Максимальний робочий надлишковий тиск, МПа |
0,63 |
||
Робоче положення |
вертикальне або горизонтальне |
||
Вихідний сигнал |
низькочастотний — типу "сухий контакт" |
||
Ступінь вибухозахисту |
1ExibIIBT4 Х |
||
Габаритні розміри, мм не більш ніж |
360х214х168 |
380х214х168 |
425х214х168 |
Номінальний діаметр (DN) |
100 |
||
Маса, кг, не більш ніж |
14,5 |
16,0 |
18,5 |
Матеріал корпусу та роторів |
Алюмінієві сплави |
Виготовлення лічильників
Усоловіче позначення лічильників |
Qmin, |
Qnom, |
Qmax, |
G65 ТЕМП 1/50 |
2,0 |
65,0 |
100,0 |
G65 ТЕМП 1/100 |
1,0 |
65,0 |
100,0 |
G100 ТЕМП 1/50 |
3,0 |
100,0 |
160,0 |
G100 ТЕМП 1/100 |
1,6 |
100,0 |
160,0 |
G160 ТЕМП 1/50 |
5,0 |
160,0 |
250,0 |
G160 ТЕМП 1/100 |
2,5 |
160,0 |
250,0 |
G250 ТЕМП 1/50 |
8 |
250 |
400 |
G250 ТЕМП 1/100 |
4 |
250 |
400 |
Габаритні розміри
Умовне позначення лічильників |
Номінальний діаметр DN |
Габаритні розміри, мм, не більш ніж |
Маса, кг, не більш ніж |
||||
L |
H |
B |
D |
d |
|||
G 25 “ТЕМП” |
40 або 50 |
300 |
140 |
140 |
110 |
M12 |
12,5 |
G 40 “ТЕМП” |
360 |
13,0 |
|||||
G 65 “ТЕМП” |
80 або 100 |
380 |
168 |
214 |
170 |
M16 |
16,0 |
G 100 “ТЕМП” |
380 |
16,0 |
|||||
G 160 “ТЕМП” |
100 |
425 |
18,5 |
||||
G 250 “ТЕМП” |
500 |
21,0 |
- Межі допустимої відносної похибки лічильників становлять:
± 1,0 % — у діапазоні об'ємної витрати Qt <= Q <= Qmax,
± 2,0 % — у діапазоні об'ємної витрати Qmin <= Q <= Qt,
де Qt – перехідної витрати, яка дорівнює 0,15 Qmax – для лічильників зі співвідношенням витрат Qmin : Qmax як 1 : 30; 0,1 Qmax – для лічильників зі співвідношенням витрат Qmin : Qmax як 1 : 50 і 0,05 Qmax – для лічильників зі співвідношенням витрат Qmin : Qmax > 1 : 50.
- Поріг чутливості лічильників Qstart не перевищує значення 1/5 Qmin
- Ціна поділки молодшого розряду лічильника: 0,002 м3.
- Значення імпульсу генератора імпульсів низької частоти: 1 імп = 0,1 м3.
Приклад записування позначення лічильника під час його замовлення:
- з номінальним значенням об'ємної витрати газу 160 м3/год,
- зі співвідношенням витрат (діапазон вимірювань) Qmin:Qmax як 1:100:
Лічильник газу роторний G160 ТЕМП 1/100
- з номінальним значенням об'ємної витрати газу 100 м3/ча,
- зі співвідношенням витрат (діапазон вимірювань) Qmin:Qmax як 1:50 :
Лічильник газу роторний G100 ТЕМП 1/50
Основні | |
---|---|
Область застосування лічильника | Промисловий |
Вид лічильника | Ротаційний |
Вид газу | Природний |
Країна виробник | Україна |
